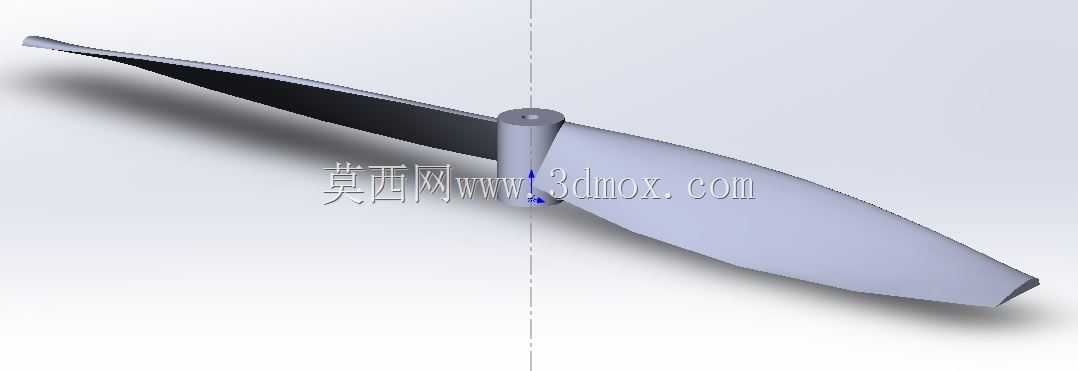

在小型低空飞行器、航模动力系统以及微型风动试验装置的配套设计中,螺旋桨作为直接将旋转动力转化为轴向推力的核心部件,其气动外形与安装结构的匹配度直接决定整套动力系统的转化效率。这款十英寸规格的两叶螺旋桨,在设计阶段就充分考虑了小排量动力输出单元的适配边界,桨叶整体采用非对称翼型截面,从根部到梢部的弦长、扭转角均做连续渐变处理,避免桨叶不同半径位置的气流攻角失配,减少工作过程中的涡流损耗。
从安装适配维度看,桨毂位置采用同轴圆柱孔定位结构,孔位公差按照小型动力输出轴的常用配合等级设定,既保证装配时的同轴度要求,也能避免过盈配合带来的装配应力,同时桨毂端面预留了足够的压紧接触面积,配合紧固件锁紧后可抵消高速旋转时的离心力滑脱风险。桨叶与桨毂的过渡区域做了圆弧加厚处理,这个位置是螺旋桨工作时应力集中最明显的区域,加厚过渡可分散旋转过程中的弯曲应力与振动载荷,避免长期交变载荷下出现根部断裂的问题。
实际应用场景中,这类十英寸规格的螺旋桨常匹配小型电动动力单元,用于固定翼航模、多旋翼试验平台以及小型空气推进装置上,其推力输出区间覆盖低转速起步到高转速巡航的全工况,桨叶的翼型选型兼顾了低速下的静推力表现与高速下的气动效率,不会出现低转速时推力不足、高转速时阻力陡增的问题。在外形尺寸边界上,整桨旋转直径控制在十英寸,单只桨叶的展向长度从桨毂中心到梢部为五英寸,安装时需要预留足够的旋转避让空间,避免桨尖与周边机架、护罩结构发生刮碰,同时桨叶的静平衡在设计阶段就做了对称配平处理,两个桨叶的质量分布偏差控制在极小范围内,减少高速旋转时的振动传递,延长配套动力单元的轴承使用寿命。
设计过程中针对桨叶的曲面造型,采用了多截面放样的建模逻辑,先确定不同半径位置的翼型控制点,再通过平滑曲面连接各截面,保证桨叶表面的流线连续性,避免曲面出现折角、凹陷等破坏气流平顺性的结构缺陷。桨叶的前缘做了小圆角钝化处理,既可以降低工作过程中前缘磕碰损伤的概率,也能优化前缘的气流附着效果,减少气流分离带来的效率损失。后缘则采用薄边收束结构,降低桨叶尾流的湍流强度,进一步提升推力转化效率。
从工况适配角度考虑,这款螺旋桨的结构强度可覆盖常规小型动力系统的最大输出转速,桨叶的厚度分布从根部到梢部逐渐减薄,在保证结构刚度的前提下尽可能降低转动惯量,减少动力单元启动、变速过程中的负载冲击。在实际选型配套时,需要结合动力单元的输出扭矩、转速区间匹配对应的螺距参数,这款桨的螺距设定偏向中低速大推力输出,适合对起飞拉力、低速推进力有要求的应用场景,若用于高速巡航场景则可调整螺距参数匹配更高的前进比。同时安装时需要注意桨叶的朝向,翼型的曲面方向需要与旋转方向匹配,反向安装会导致推力方向反转,且气动效率会出现大幅下降。
在结构细节处理上,桨毂的轴向长度做了优化,既不会因为长度过短导致夹持不稳,也不会因为长度过长增加不必要的重量与风阻,桨毂外圆采用圆柱面设计,方便安装整流罩降低头部阻力。整个桨体的曲面造型没有突兀的凸起或棱角,所有过渡位置均采用圆角顺滑连接,既减少了工作过程中的空气阻力,也能避免应力集中带来的结构失效风险,对于三维建模从业者而言,这类螺旋桨的建模过程可充分练习多截面曲面、参数化翼型导入、曲面连续性调整等建模技巧,也能直观理解气动部件外形与功能的匹配逻辑。
- 全部评论(0)
- 模板大小: 325.03 KB
- 售价:5金币
- 下载次数: 1218
- 系统要求: Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
