工业起重用带减重孔线天轮结构设计

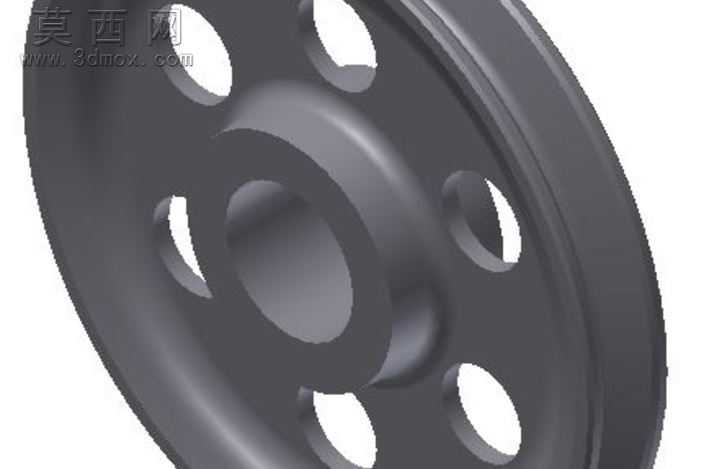

该线天轮三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以中心轮毂的内孔轴线为基准，依次完成轮毂、轮辐、轮缘的同轴度约束，确保各回转体结构的形位公差符合起重部件的装配要求。轮体主体采用回转特征生成基础轮廓，轮辐部分均匀分布六个圆形减重通孔，建模时通过环形阵列命令实现孔位的等角度排布，既保证轮体受力均匀，又有效降低整体自重，减少材料消耗与运行惯量。中心轮毂部位设计有阶梯式内孔结构，可适配不同规格的支撑轴与轴承组件，轮毂与轮辐的过渡位置采用圆角过渡处理，避免应力集中导致的结构失效，提升部件的疲劳使用寿命。轮缘部分设计有适配钢丝绳的弧形导向槽，槽面轮廓经过曲率优化，可与钢丝绳外圆面充分贴合，减少钢丝绳运行过程中的磨损，降低起重作业的安全隐患。材质配置上，轮体整体采用铸钢材质预设，表面赋予哑光金属质感，渲染时通过调整环境光遮蔽参数，清晰呈现轮体各部位的结构层次与过渡细节，减重孔的内壁、轮毂端面、轮缘槽面的光影过渡自然，可直观展示部件的实际外观效果。设计过程中充分考虑线天轮的实际工况需求，整体结构兼顾承重性能与轻量化要求，各部位尺寸经过比例校验，轮辐厚度、轮毂长度、轮缘宽度的比例符合起重部件的设计规范，可直接用于后续的工程图生成、装配模拟以及有限元受力分析，为起重设备的导向轮部件设计提供完整的三维参考依据。
