管架式简易运动小车框架结构设计

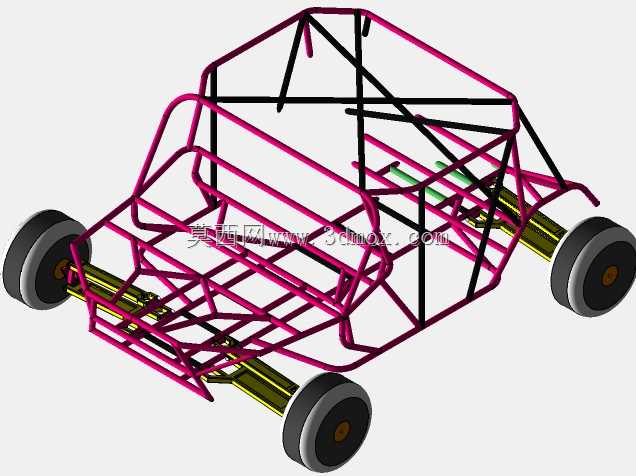

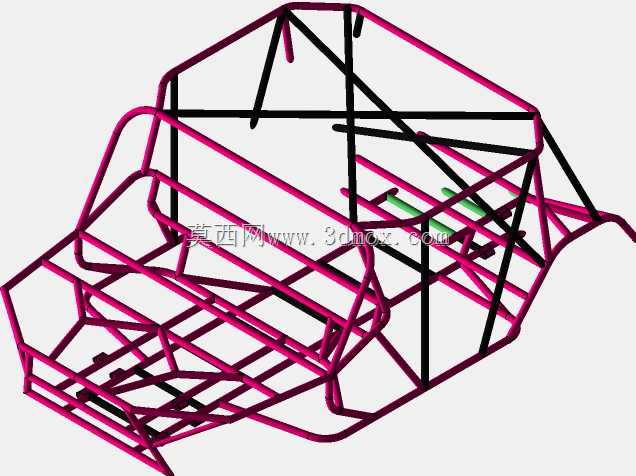

　　这套管架式小车结构，最初的设计切入点是面向低龄儿童户外玩乐场景的载具框架验证，同时也可作为小型运动载具的原理验证样机使用，核心是通过最简的管材排布实现足够的结构强度，同时预留足够的运动机构安装空间，满足运动仿真与实际装配的双重需求。从结构布局来看，整车采用空间管阵式框架设计，主承载结构使用玫红色标识的管材弯折拼接，交叉布置的黑色管材为抗扭加强筋，这种排布方式参考了越野巴吉车的管架设计逻辑，在控制整体重量的前提下，能够承受轮组跳动、转向带来的多向载荷，避免框架在运动过程中出现形变。轮组部分采用大直径窄胎设计，轮芯为黄色标识的轮轴安装座，轮毂集成了配重块结构，能够降低整车重心，在模拟运动过程中减少侧翻风险，

　　轮组与框架的连接位置预留了标准的轴孔安装位，可直接适配标准直径的连接轴，不需要额外加工转接件，降低了装配难度。设计过程中优先考虑了运动仿真的适配性，所有管材的连接节点都做了共面处理，不存在干涉的重叠面，在进行运动学仿真时，框架可作为刚性整体参与计算，轮组的转动副、转向副的安装基准面都提前做了定位预留，不需要额外做基准修正，能够直接导入仿真环境添加约束，验证直行、转向过程中的结构受力与运动轨迹。从安装边界来看，整车框架的长宽高比例控制在3:1.8:1.2的区间，轮距为框架宽度的0.85倍，轴距占整车长度的0.7倍，这种尺寸比例能够保证四轮接地的稳定性，在模拟过坎、转向工况时，载荷能够均匀分配到四个轮组的连接点上，

　　不会出现单点应力集中的问题。框架上部预留了座舱安装的固定点位，可直接加装座椅、安全带等附属部件，下部的横向管材排布预留了电池、驱动模块的安装空间，不管是做无动力的滑行童车验证，还是加装动力组件做小型电动运动载具，都不需要对主框架做切割修改，只需要通过标准紧固件在预留点位加装对应部件即可。管材的直径选择经过了受力验算，主承载管采用统一管径，加强筋采用稍小一级的管径，既保证了焊接或者拼接时的操作空间，也避免了不同管径连接带来的应力突变问题，所有弯折位置的圆角半径都控制在管材直径的3倍以上，避免弯折处出现应力集中导致的断裂风险。在实际应用场景中，这套结构除了作为童车的原型验证外，也可作为高校机械专业运动学仿真的教学案例，

　　帮助学习者理解空间框架的受力逻辑、轮式载具的轮距轴距匹配原则，以及运动仿真过程中约束添加的基准选择逻辑。框架的所有连接节点都采用外露式设计，方便学习者观察每个杆件的受力传递路径，对比不同加强筋排布方式对整体结构刚度的影响，轮组的安装位置预留了调整余量，可通过调整轮轴的固定位置改变轮距与轴距，验证不同尺寸参数对载具运动稳定性的影响。不同于市面上常见的冲压钣金式童车结构，这套全管架设计没有复杂的冲压模具需求，小批量制作时可直接通过管材弯折、拼接完成，生产成本更低，结构修改的灵活度更高，针对不同的使用需求，可快速调整管材长度、弯折角度来改变整车尺寸，不需要重新开模，非常适合定制化的小型载具制作与原型验证。
