CR1220纽扣电池SMD固定金属支架结构

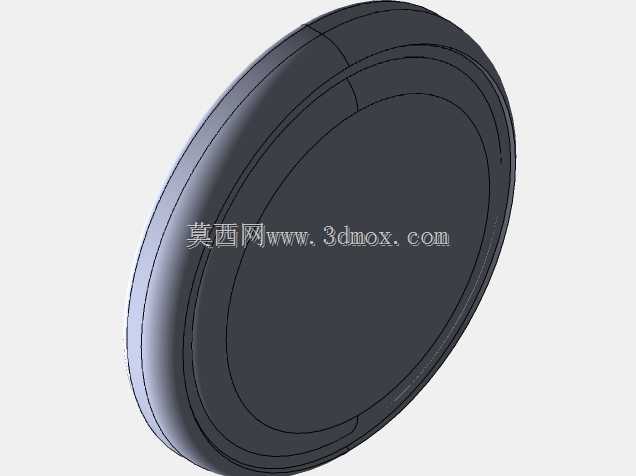

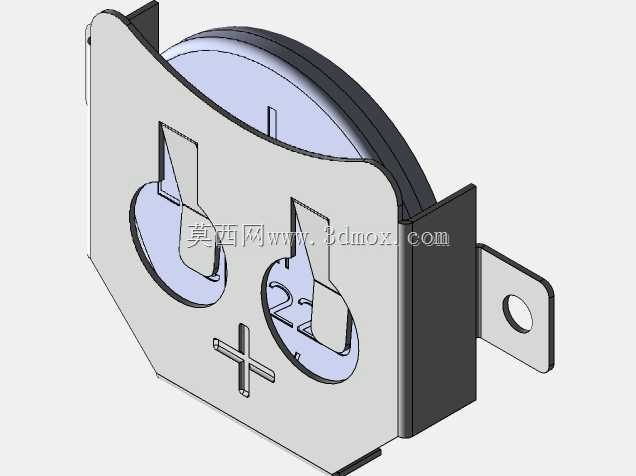

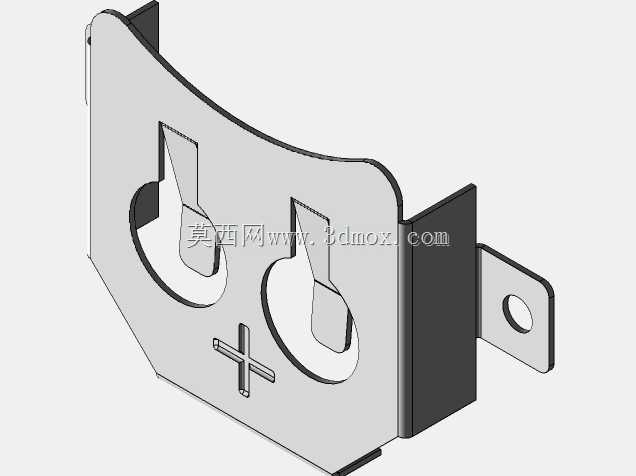

　　这款CR1220纽扣电池固定支架，是面向表面贴装工艺设计的板载电池固定结构，核心适配直径12mm、厚度2.0mm的CR1220锂锰纽扣电池，主要应用在需要掉电数据保持、实时时钟供电的各类电路板场景中，比如工控板卡的RTC供电模块、小型消费电子的备用电源位、低功耗物联网终端的电池安装位，这类场景对电池固定的可靠性、贴装工艺的兼容性都有明确要求，不能出现电池松脱、接触不良、过炉变形等问题。从结构设计来看，整体采用薄金属板材冲压成型，主体承托面做了适配纽扣电池圆弧轮廓的下沉限位，两个带弹性接触臂的开孔分别对应电池正负极的接触位置，接触臂做了预压弯折角度，当电池压入安装位后，弹性臂会持续提供稳定的接触压力，避免设备在振动、

　　冲击工况下出现接触瞬断的问题，承托面冲压出的十字形凸筋，一方面是增强板材的结构刚性，减少薄料冲压后的平面翘曲，另一方面可以在电池安装后形成微小的支撑间隙，避免电池负极面与支架主体出现意外短路。侧边伸出的带安装孔固定耳，是用于在电路板上做精准定位，贴装过程中可以通过治具定位孔与PCB上的定位标记对齐，保证回流焊过程中支架不会出现偏移，固定耳的开孔尺寸适配常规的SMT工艺定位需求，边缘做了圆角处理，避免冲压锐边在组装过程中划伤操作人员或者损坏相邻的板上元器件。安装边界方面，支架整体占用的板上面积紧凑，主体轮廓贴合纽扣电池的圆形尺寸做了切边优化，不会过多占用PCB的布线空间，支架的高度完全匹配CR1220电池的厚度，

　　安装后电池顶面与支架顶面基本齐平，不会突出过多影响整机的内部堆叠，对于内部空间紧张的小型数码设备、便携检测仪器来说，这种紧凑的尺寸设计可以有效降低结构堆叠的难度。设计过程中需要重点考虑几个工程细节：首先是弹性接触臂的弹力设计，弹力过小会导致接触电阻过大甚至接触不良，弹力过大则会提升电池的安装难度，甚至在长期使用后出现金属疲劳导致弹力衰减，因此接触臂的弯折角度、根部的圆角处理都经过反复校核，保证在电池全生命周期内接触压力稳定在合理区间；其次是冲压件的毛刺控制，所有与电池接触的边缘、安装固定的边缘都做了去毛刺处理，避免毛刺脱落造成板上电路短路，也防止组装过程中出现割手的问题；另外是材料的选型，需要兼顾导电性、弹性与耐温性能，

　　满足SMT回流焊的高温环境要求，过炉后不会出现变形、镀层脱落、弹性失效的问题，保证焊接后的结构强度与接触性能。在实际应用中，这类SMD电池支架相比传统的插件式电池座，不需要在PCB上开插件孔，可以节省PCB的布线空间，适配全表面贴装的生产工艺，减少波峰焊或者手工焊接的工序，提升整板的生产效率，同时金属冲压结构的成本相比注塑加五金端子的电池座更低，适合大批量生产的消费电子、工控板卡类产品使用。结构上还做了防反装的设计，两个接触臂的位置与电池正负极的位置对应，反向安装电池时无法完全压入支架，可以从结构上避免操作人员装反电池导致的电路烧毁问题，减少生产组装过程中的出错概率。支架的侧边挡边做了加高处理，电池压入后三个方向都有限位结构，即使设备出现跌落、剧烈振动的情况，电池也不会从支架中脱出，保证供电的连续性，对于需要长期可靠运行的工控设备、户外物联网终端来说，这种防松脱的结构设计可以大幅降低后期的维护成本。
