长条铝挤型材电子功率器件散热模组

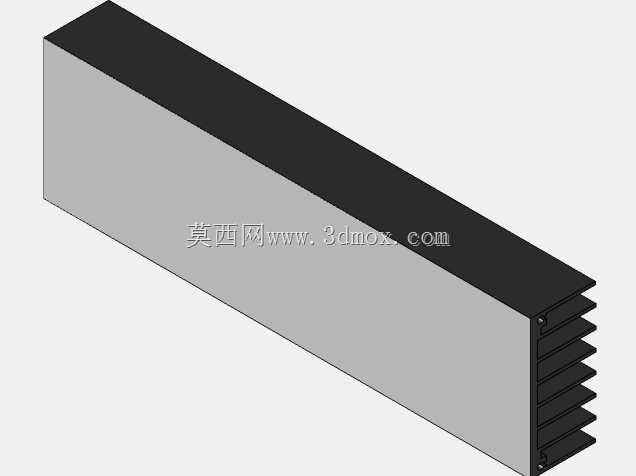

　　这套长条型散热模组的三维结构，围绕中小功率发热电子元件的被动导热需求搭建，整体采用一体化铝挤成型的基体加平行鳍片的构型，在工业控制板卡、通讯基站射频单元、伺服驱动模块、固态继电器安装位、LED长条照明光源这类横向排布发热源的场景里适配度很高。这类场景的发热面往往呈狭长矩形，常规正方形散热器要么覆盖不全发热区域，要么多余鳍片占用柜内不必要的横向空间，这款150mm长度的长条形构型刚好匹配长条发热元件的安装轮廓，43mm的整体高度、20mm的基体宽度也适配多数紧凑型电气柜的内部安装间隙，不会和相邻的接线端子、走线槽产生干涉。

　　从散热路径的设计逻辑来看，模组底部的平整实心基体是直接贴合发热器件顶面的接触区域，建模时严格保证了安装接触面的平面度，没有凸起或凹陷结构，实际装配时可以在接触面之间填充导热硅脂或者导热硅胶垫，把发热元件工作时产生的热量快速传导到整个铝基体内部，避免局部热阻堆积。基体一侧延伸出多片等间距平行排布的散热鳍片，鳍片和基体为同一块铝型材挤出成型，不存在拼接缝隙带来的接触热阻，热量从基体传导到鳍片表面后，依靠鳍片之间的自然对流空气带走热量，不需要额外加装散热风扇，完全靠被动散热就能满足额定功率下的温升控制要求，在多粉尘、高湿度的工业现场，没有转动部件也就不存在风扇轴承卡死、积尘堵转的故障点，长期运行的维护成本极低。

　　建模过程中对鳍片的间距做了符合自然对流规律的设定，鳍片之间的流道宽度没有做的过窄，避免柜内空气流通不畅时，鳍片夹层里的热空气无法及时溢出形成热滞留；同时鳍片的厚度也兼顾了结构刚性和散热面积的平衡，既不会因为鳍片过薄在搬运、装配过程中出现弯折变形，也不会因为鳍片过厚导致总散热面积不足、型材重量超标。模组顶部的平整面可以根据实际安装需求，预留贴装温控开关、温度传感器的位置，部分需要强制风冷的改造场景，也可以直接在顶面固定小型轴流风扇，让风沿着鳍片的长度方向贯穿流道，大幅提升对流换热系数，应对短时过载的发热工况。

　　安装边界方面，这款散热模组的基体侧面和端面都预留了钻孔攻丝的余量，结构设计时既可以通过贯穿的安装孔把散热器直接压装在PCB板的发热元件上方，也可以借助卡簧、固定支架把模组卡在电气安装导轨上，长宽高的外轮廓尺寸在建模时完全按照铝挤型材的实际加工公差设定，装配干涉检查阶段可以直接把模型导入整机设备的布局文件里，核对它和周边电容、接线排、外壳盖板的间隙，不需要二次调整外形尺寸。针对通讯类设备的应用场景，这款长条形散热器还可以直接贴装在长条排列的功率管、射频功放芯片表面，鳍片的朝向可以顺着设备机柜的上下通风方向布置，让热空气自然上升形成烟囱效应，进一步强化被动散热的效果，不需要改动设备内部的原有风道结构。

　　整个模型的结构细节还原了铝挤散热器的真实工艺特征，没有多余的复杂曲面或者焊接拼接结构，所有棱边都做了符合型材生产的小倒角处理，既避免装配时锋利棱边划伤操作人员，也符合铝挤出模的成型工艺要求，不会出现设计上无法挤出的异形截面。结构工程师在选型时，可以直接参照这个模型的轮廓尺寸，核对自身发热元件的热耗需求，调整鳍片长度或者基体厚度来匹配不同的功率等级，三维建模过程中也可以直接复用这个截面构型，快速衍生出不同长度规格的同系列散热模组，缩短散热部件的设计周期。
