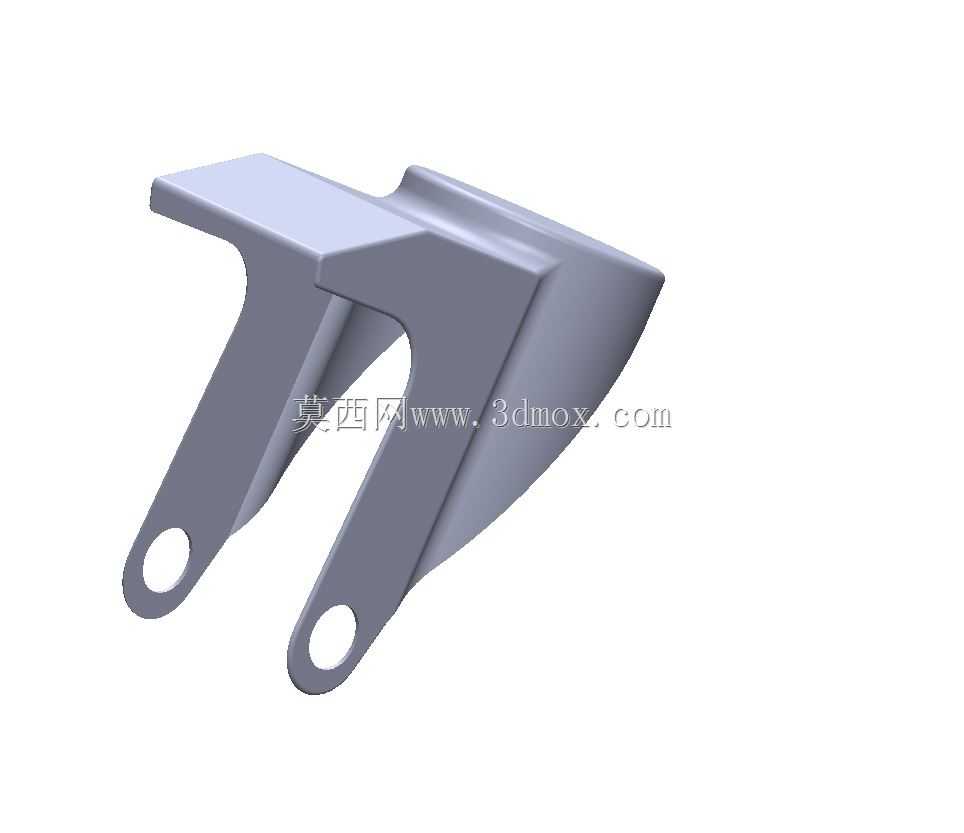

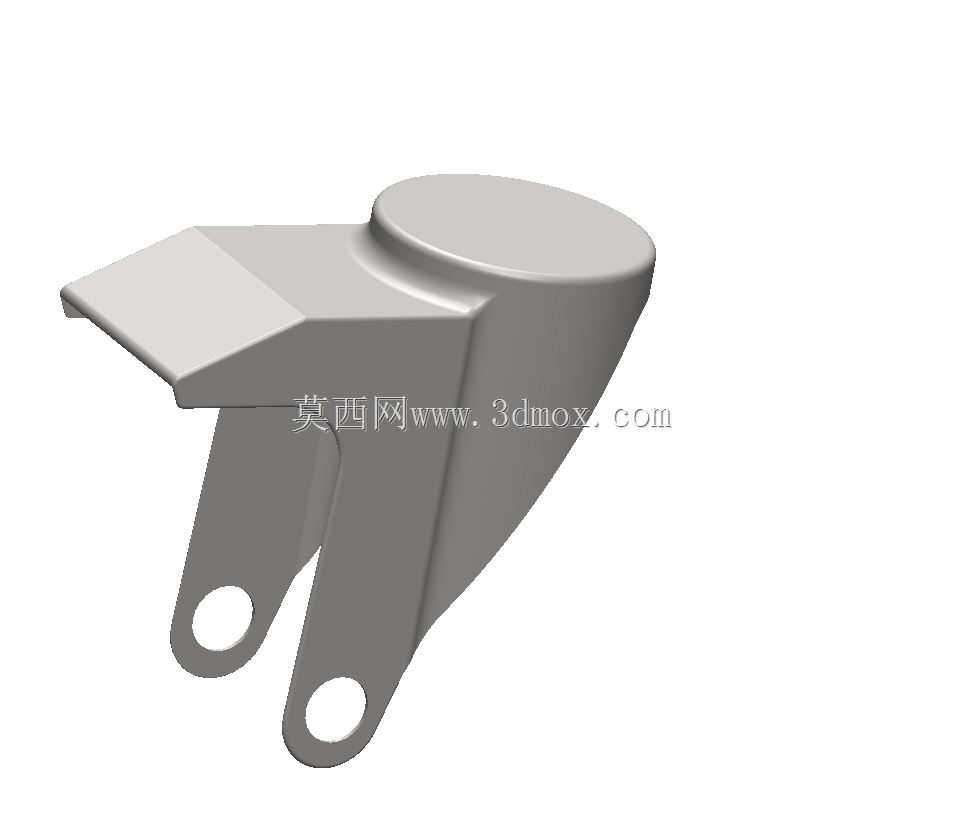

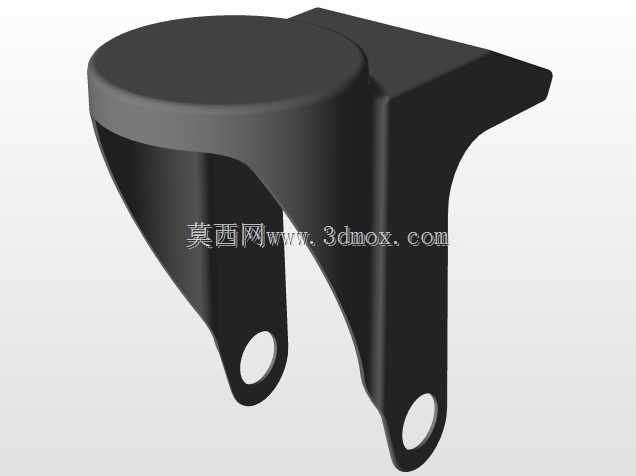

带安装支耳的圆形壳体固定支撑构件

　　在小型机电设备、手持终端类通讯产品的内部结构搭建中，这类带双侧支耳的支撑构件是承担壳体定位、部件承托的核心连接零件，日常多应用在需要将圆形功能模块固定在设备主壳体侧壁的装配场景里，比如小型通讯信号模块的安装固定、手持检测设备的传感模块限位支撑，都能见到这类结构的身影。从实际使用需求出发，这个构件的核心作用是完成圆形功能单元与设备主结构的刚性连接，同时抵消设备使用过程中产生的振动偏移，避免内部模块出现松脱、移位的问题。

　　设计阶段首先要匹配被支撑圆形部件的外径公差，构件上部的圆弧承托面做了微幅的过盈配合设计，内壁与圆形壳体的贴合面预留了0.1mm的胶层容纳间隙，既可以保证装配时壳体能够顺利压入承托位，又能在涂胶固定后形成足够的粘接摩擦力，不会出现壳体转动的问题。上部承托段的壁厚做了渐变处理，靠近安装翼板的位置壁厚加厚2mm，向圆弧自由端逐步收薄，在保证整体结构强度的前提下尽可能控制零件重量，避免给设备整体带来多余的负载。

　　两侧向下延伸的支耳是整个构件的核心受力部位，支耳上的安装孔做了沉孔设计，装配时螺丝头可以完全沉入孔内，不会突出支耳表面剐蹭设备内部的其他线路或部件。支耳的外形做了流线型的过渡处理，从上部承托结构到支耳末端的拐角处全部采用R3以上的圆角过渡，一方面是减少注塑或钣金加工时的应力集中问题，避免零件在受冲击时出现拐角开裂的情况，另一方面也能减少装配过程中尖锐边角对操作人员、内部线材的划伤风险。

　　从安装边界来看，构件上部的圆形承托位直径适配常见的40mm直径圆形功能模块，两个支耳安装孔的中心距控制在28mm，安装孔直径为4.2mm，适配M4规格的装配螺丝，整个构件的总高度为35mm，侧向伸出的安装翼板宽度为18mm，装配时只需要在设备主壳体的对应位置预留两个对应孔位的安装柱，就可以完成整个构件的固定，不需要额外设计复杂的定位结构。翼板与主承托结构的连接位置做了三角加强筋结构，筋板厚度1.5mm，能够承受垂直于安装面方向150N的静载荷，完全满足小型通讯类设备日常使用中的抗摔、抗振要求。

　　实际建模过程中，需要重点关注承托面的圆柱度公差，控制在0.05mm以内，保证圆形壳体装入后不会出现偏斜，两个支耳的安装孔同轴度要控制在0.1mm以内，避免装配时螺丝无法顺利穿过孔位与安装柱对接。支耳的末端做了15度的斜切处理，一方面是避让设备内部的其他结构件，给周边的线路排布留出足够的走线路径，另一方面也能减少零件的材料消耗，降低批量生产时的成本。整个构件的外表面没有多余的凸起或卡扣结构，所有的连接都依靠粘接与螺丝固定完成，结构简单可靠，在批量生产时无论是采用注塑加工还是钣金冲压工艺，都能实现较高的生产良率，不需要设计复杂的模具抽芯结构，生产工艺门槛较低。

　　在不同的应用场景下，这个构件的尺寸可以根据被支撑模块的直径做等比例缩放，支耳的长度、安装孔的间距也可以根据设备内部的安装空间做适应性调整，核心的承托+双侧支耳固定的结构逻辑不需要改动，就可以适配不同尺寸、不同承重需求的圆形部件安装需求。比如在更小的穿戴类通讯设备中，可以将整体尺寸等比缩小0.5倍，承托位适配20mm直径的模块，安装孔改用M2规格的螺丝，同样可以实现可靠的固定效果；在更大的固定式通讯终端中，可以适当加厚支耳与承托壁的厚度，提升整体的承重能力，适配重量更大的功能模块。
