车辆转向路径控制执行机构结构设计

　　这套车辆路径控制执行机构，核心服务于轮式车辆的行驶路径修正与转向动作执行场景，在低速作业车辆、教学演示台架、小型智能代步车的转向系统开发中都能找到对应的应用落点。从实际用途来看，它承担着将驾驶员施加在转向盘上的旋转力矩，通过下部的传动结构转化为两侧转向轮的偏转动作，最终实现车辆行驶方向的调整，区别于传统整体式转向桥结构，这套结构采用了分体式的立柱传动设计，转向盘的扭矩输入通过中心立柱向下传递，立柱下部连接横向布置的传动拉杆，拉杆两端分别连接两侧的转向垂臂，垂臂再通过U型的连接叉与转向节臂相连，整套传动链路的传动比经过匹配设计，转向盘转动全行程时，两侧车轮的偏转角满足阿克曼转向几何要求，避免转向过程中出现轮胎侧滑磨损的问题。

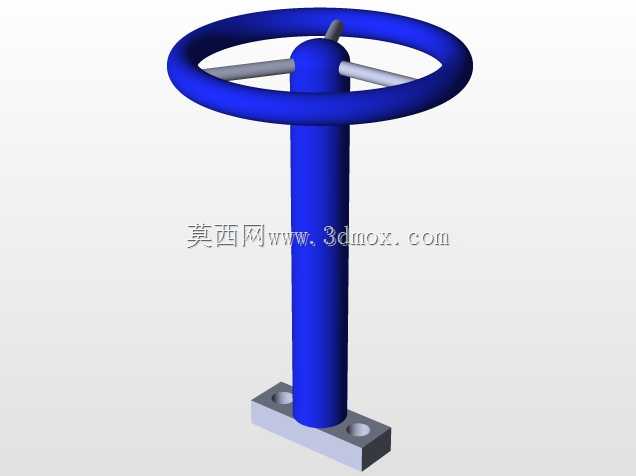

　　从设计思路上看，这套结构优先考虑了安装空间的适配性，没有采用传统转向桥的一体化铸造壳体，而是将安装基准设置在顶部的平板安装面上，平板作为整个机构的承载基体，既可以直接固定在车辆底盘的车架纵梁上，也可以作为独立台架的安装面板使用，适配不同的改装与教学需求。中心转向立柱采用圆柱式直杆结构，上端通过三幅式的辐条连接环形转向盘，转向盘的握持直径符合人体工程学要求，操作时的施力半径适配成年人手臂的自然操作范围，不需要额外施加过大的操作力就能完成全行程转向。立柱与安装平板之间设置有滑动轴承衬套，既可以保证立柱旋转时的同轴度，也能承受转向过程中产生的径向载荷，避免立柱出现偏磨卡滞的问题。

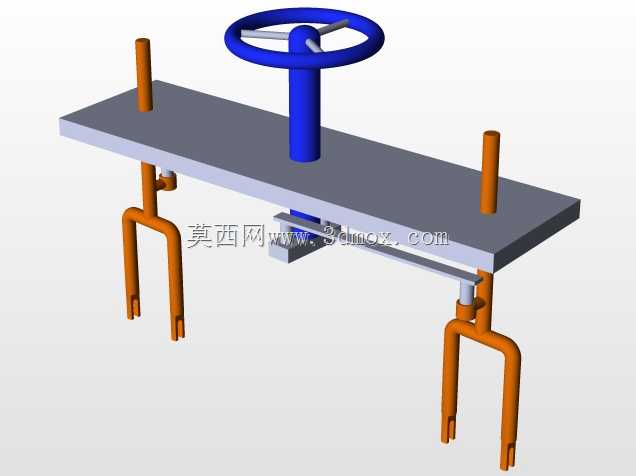

　　两侧的传动垂臂采用弯折式结构设计，垂臂上端穿过安装平板的预留安装孔，与平板之间同样设置有转动衬套，保证垂臂转动时的灵活性，垂臂下端的U型叉结构通过圆柱销与转向节臂连接，连接位置预留有调整间隙，可以通过垫片调整传动副的配合松紧度，消除长期使用后产生的传动旷量。横向传动拉杆与中心立柱下部的传动拨块采用可拆式连接，拨块上设置有多个不同位置的连接孔，可以根据需要的传动比调整拉杆的连接位置，实现转向灵敏度的微调，满足不同使用场景下的转向响应需求。

　　外形尺寸与安装边界方面，整套机构的安装平板采用矩形结构，平板的厚度满足承载要求，在转向力施加过程中不会出现明显的挠曲变形，平板上的四个安装点位分别对应两侧垂臂、中心立柱的安装位置，所有安装孔的位置度公差控制在合理范围内，保证装配后各传动部件的同轴度符合设计要求。转向盘的最高点距离安装平板上表面的高度，适配坐姿操作时的手臂高度，操作时不需要过度抬臂或者俯身，长时间操作也不容易产生疲劳。两侧垂臂的下端U型叉的开口尺寸，适配常规车型的转向节臂连接尺寸，不需要额外加工转接件就能完成与现有转向节的匹配安装。

　　在功能特性上，这套结构没有集成额外的助力部件，完全依靠机械传动实现转向动作传递，结构可靠性高，故障点少，在没有液压或者电动助力配置的小型车辆、作业台架上使用时，维护成本极低，只需要定期在各转动铰接点加注润滑脂，就能保证长期顺畅运行。传动链路的空行程经过设计控制，转向盘的自由转动量控制在合理区间，操作时的路感反馈清晰，驾驶员可以直接通过转向盘感知到车轮受到的路面阻力变化，更适合对转向反馈有明确要求的使用场景。整套结构的所有零部件都采用常见的金属型材加工制作，没有特殊的异形定制件，加工工艺性好，普通的机加工设备就能完成所有零件的加工制作，生产成本可控，也方便后期的备件更换与维修。
