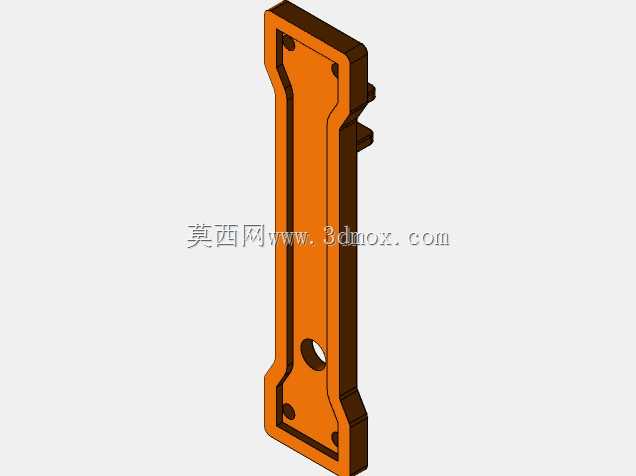

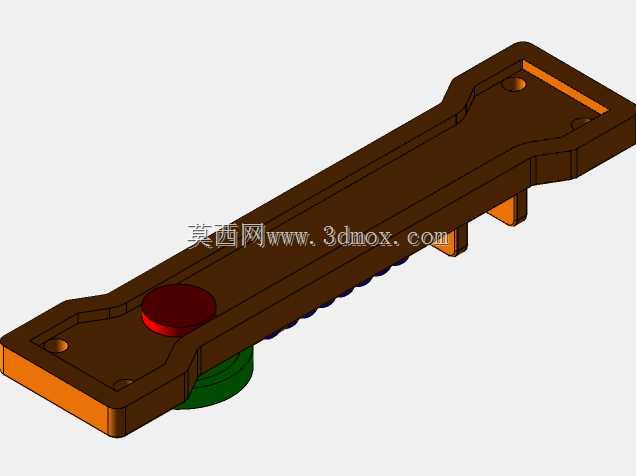

该结构以长条形承载板为主体,整体呈窄长扁平形态,适合布置在设备侧部、抽屉面板、检修盖板、通讯终端夹持位或小型工装的直线滑移区域。主体板件沿长度方向设置下沉式安装面,两端保留阶梯轮廓和局部凸台,既能够避让周边壳体,也为螺钉固定、定位贴合和运动导向提供边界。板体侧面可见连续齿状或防滑纹理,对应手动推拉时的握持区域;底部伸出的小型支脚可作为滑移限位或支撑接触点,避免运动过程中整体偏摆。

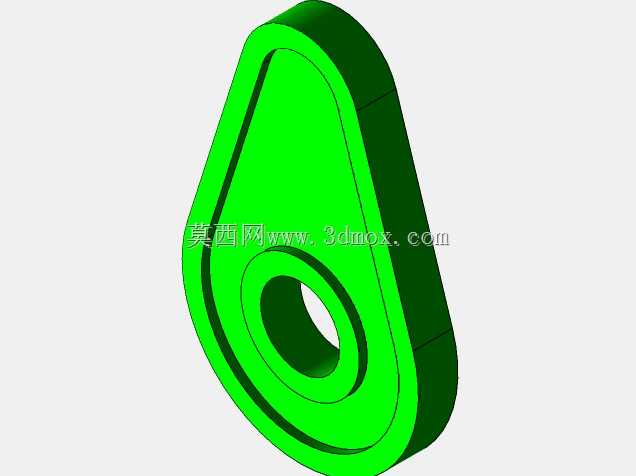

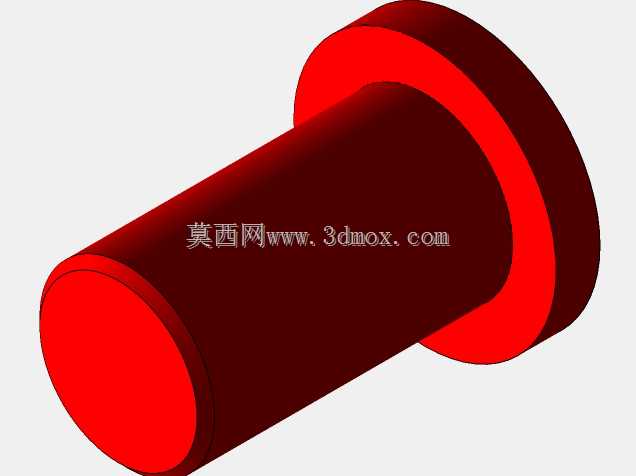

凸轮部分布置在板体一侧,红色圆形件对应手动旋钮或按压驱动端,绿色圆柱区域体现凸轮与下部从动件的配合关系。转动或按压红色驱动件时,凸轮轮廓推动从动件产生位移,从而改变锁止状态;释放外力后,弹簧提供回复力,使机构回到初始位置。这种将凸轮轮廓、弹簧预压和长板导向整合在同一组件中的方式,减少了零散连杆数量,也让装配顺序更加直接:先将弹簧放入预设槽位,再装入凸轮轴和旋钮,最后通过板体上的孔位完成固定。
从功能上看,该组件适合需要快速锁紧、释放和弹性复位的场合。例如便携式通讯设备的电池仓卡扣、检测仪器的滑动盖板、小型机箱的快拆面板、工装夹具上的侧向压紧件,都可以采用类似原理。凸轮在小角度转动范围内输出较大行程,弹簧则负责消除间隙和保持接触,二者配合后,操作手感具有明确的到位反馈,不会因轻微振动而自行松脱。板件上的圆孔和沉台用于安装紧固件,边缘加厚区域提高抗弯刚度,中部镂空与槽口则兼顾减重和避让。
设计时需要重点控制凸轮升程、弹簧压缩量与板件行程之间的关系。凸轮基圆不能与板体侧壁发生干涉,升程段应平缓过渡,避免驱动扭矩突增;弹簧轴线应与从动件运动方向保持一致,防止侧向分力造成卡滞。长板的宽度方向决定了安装空间,厚度方向需要容纳凸轮、弹簧和底部支脚,因此在整机布局中应预留上方旋钮操作高度和下方从动件弹出距离。两端异形轮廓不是单纯造型,而是与外壳开口、定位挡边和装配方向相关,建模时应保证外轮廓、安装孔、滑槽深度和凸轮轴孔的同轴关系。
该三维结构把手动操作件、凸轮传动件、弹性复位件和承载导向板合并为一个紧凑模块,便于在狭窄空间内实现锁止与释放。对结构设计人员而言,可在此基础上调整凸轮曲线、弹簧刚度、板长和孔位,以适配不同盖板厚度、锁紧力和安装间距;对设备选型人员而言,该类机构适用于频繁手动开合、要求复位可靠且空间受限的轻型机械部位。
