三星Note4智能手机整机外观结构数模

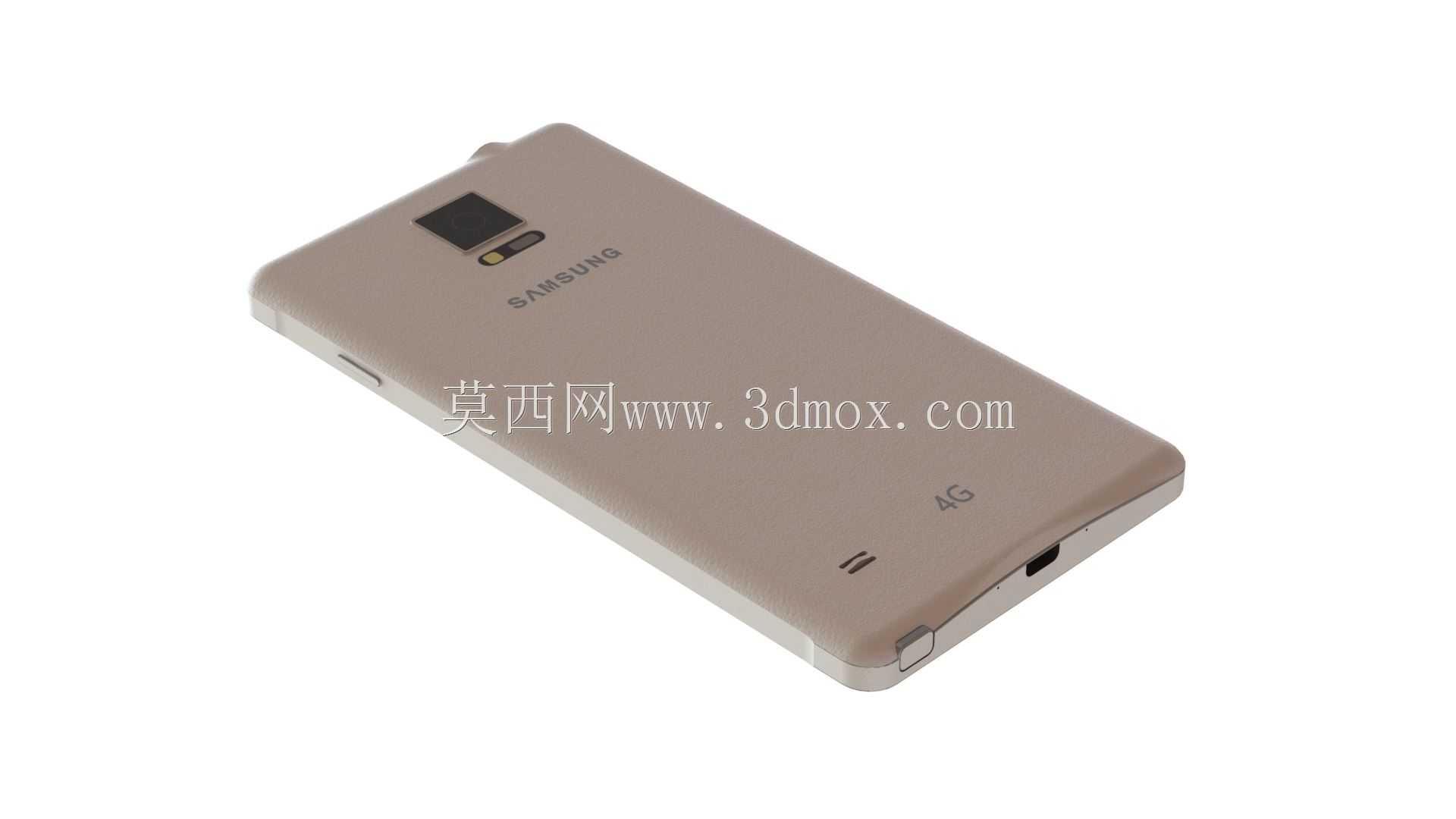

　　这套数模围绕大屏直板智能手机的整机外观与内部装配边界展开，重点还原后盖皮纹质感、后置摄像头区域、侧边按键、底部耳机孔以及机身圆角过渡。从结构设计角度看，手机属于高度集成的手持通讯终端，外观面不仅承担握持与视觉识别功能，还直接约束屏幕模组、电池仓、主板支架、摄像头模组和扬声器腔体的布置空间。建模时先依据整机长宽厚建立主体包络，再对四角进行大半径圆角处理，使后盖向中框顺滑收敛；后盖表面采用类皮革纹理表达，边缘与金属质感中框形成分件界线，便于后续讨论双色注塑、喷涂或贴皮工艺。后置摄像头区域位于后盖上部，镜头、闪光灯与装饰件的相对位置需要避让主板摄像头座和电池仓边缘，装饰件凸出于后盖，其高度差要兼顾防刮擦、装配公差和拍照视场。

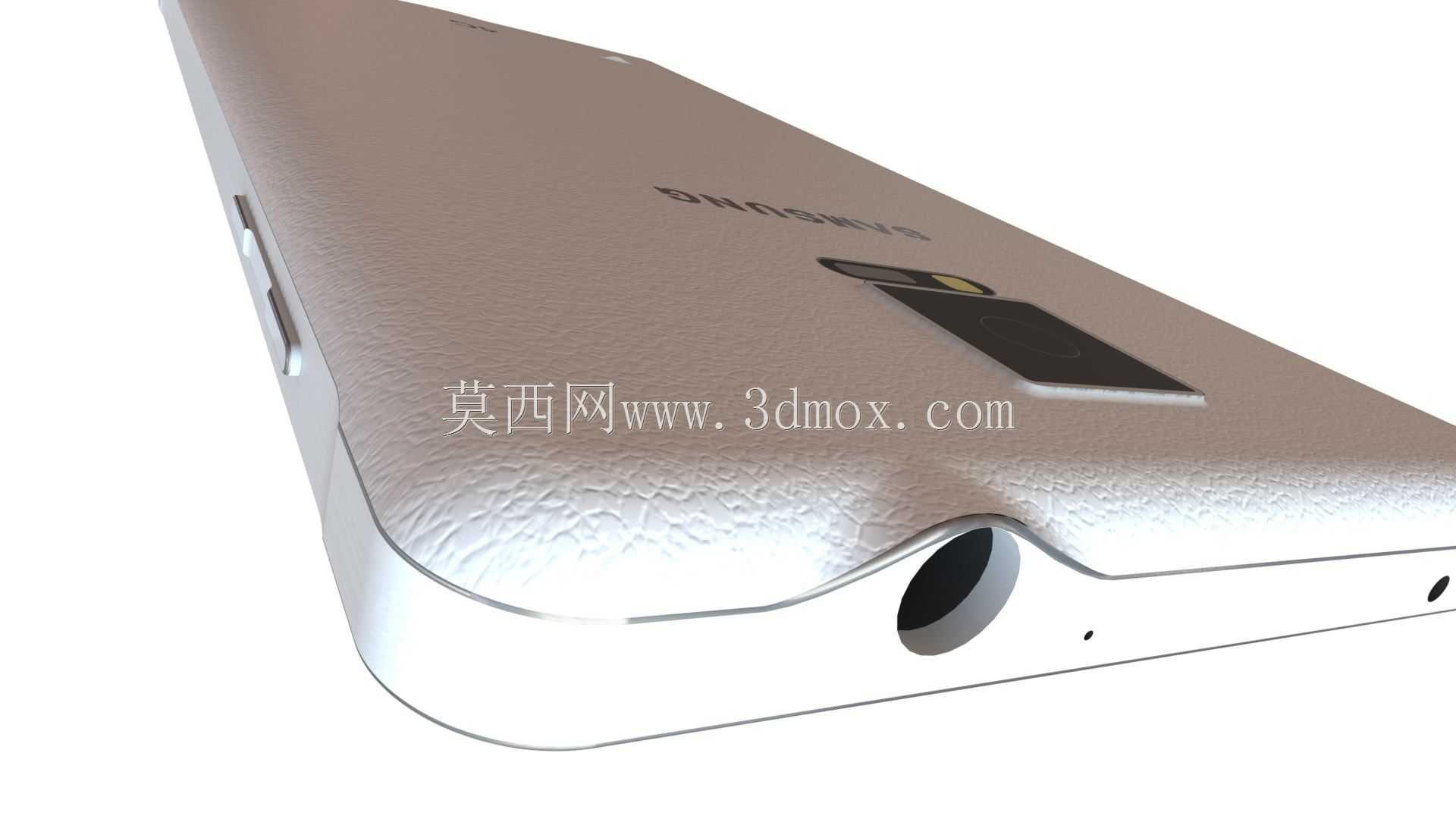

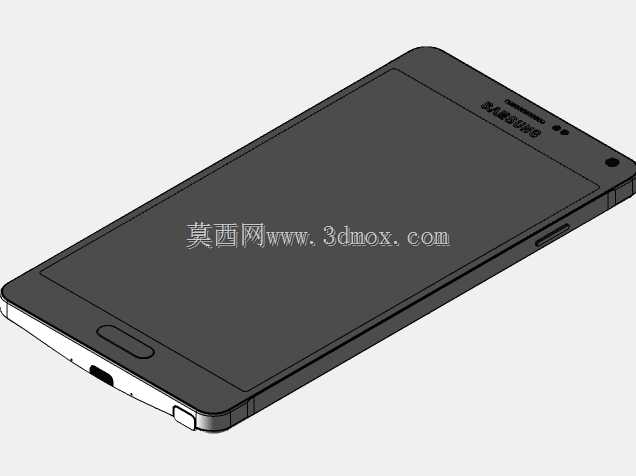

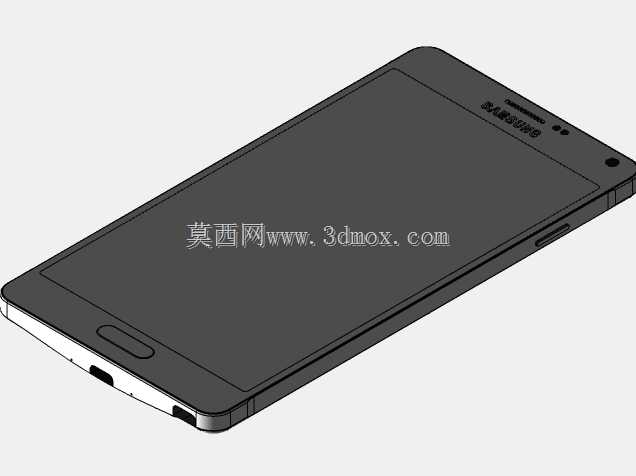

　　侧边实体按键沿中框布置，按键根部预留按压行程与密封间隙，外形与机身曲面保持连续；底部3.5mm耳机孔为圆孔开口，周边壁厚需要均匀过渡，避免注塑缩痕，同时孔位方向与主板音频接口位置对应。屏幕一侧作为整机最大平面，决定了触控显示模组的贴合范围和中框支撑面，正面玻璃与边框之间的台阶、R角和黑边宽度都会影响跌落受力与外观精致度。在实际产品开发中，这类外观数模常用于结构方案评审、手板加工验证、保护套设计、配件适配以及展示渲染。结构工程师会据此检查电池厚度、主板堆叠、摄像头高度、天线净空和接口位置是否冲突；配件厂商则依据外表面数据开发皮套、保护膜、底座和车载支架，因此分型线、拔模方向和局部倒扣必须清晰。整机外形还需考虑手持人体工学：

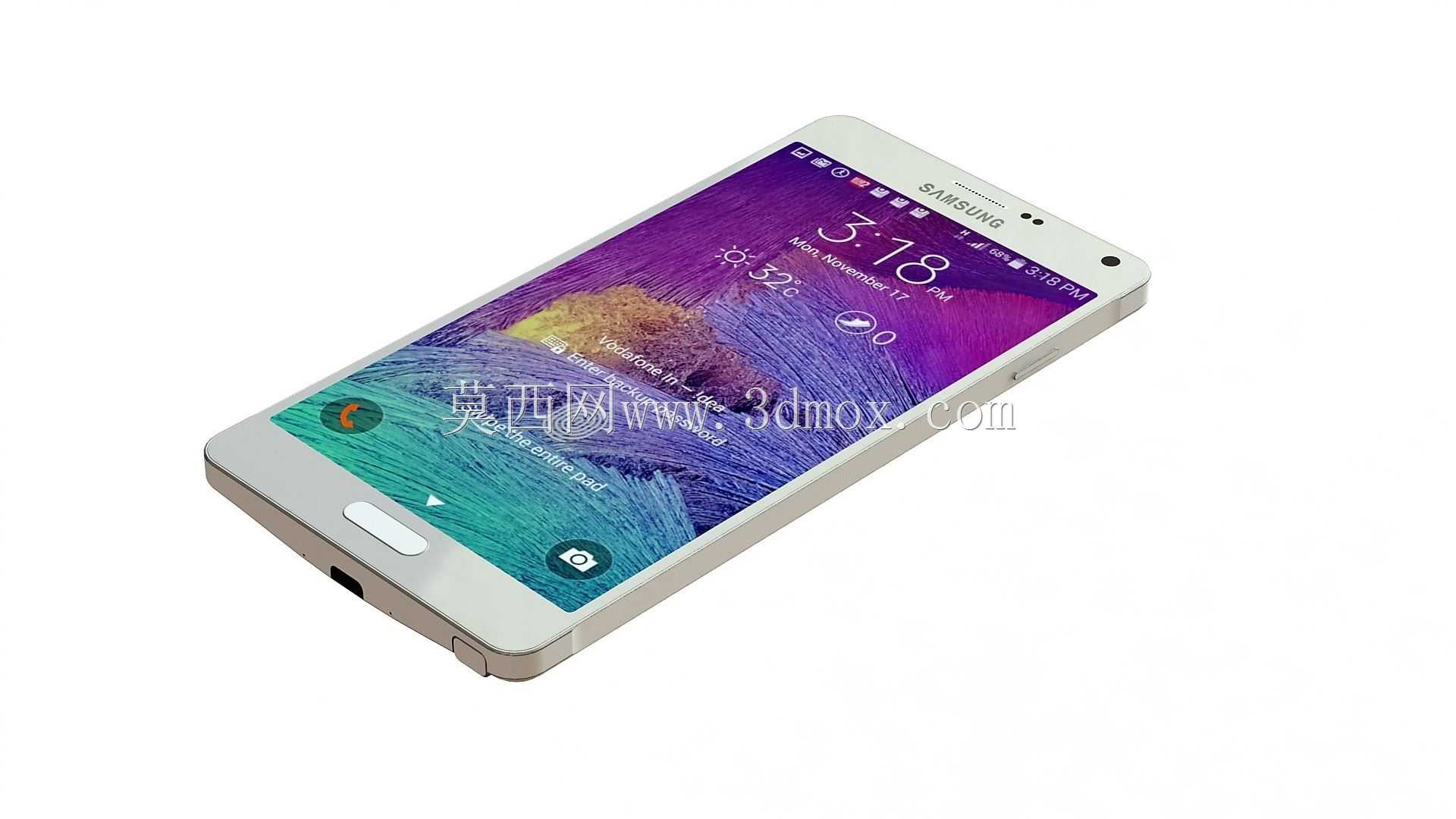

　　侧边曲率不能过锐，后盖微弧可贴合掌心，按键位置应落在拇指自然操作区域。接口开孔处要保留足够壁厚，并在内部设置加强筋或缓冲泡棉位；摄像头装饰圈周围需考虑耐磨圈和镜片胶装空间。数模把屏幕贴花与机身本体分开表达，方便替换不同界面状态，也利于在渲染时控制玻璃反光、屏幕亮度和边框层次。对于通讯设备开发流程而言，外观面冻结后才能进一步细化卡扣、螺丝柱、定位柱和密封结构；而在教学与逆向练习中，该模型可用于演示消费电子产品从曲面造型、分件拆件到装配干涉检查的完整思路，尤其适合理解薄壁件、圆角连续性、开孔补强和外观纹理对制造工艺的影响。
