丰田陆地巡洋舰越野皮卡简化结构数模

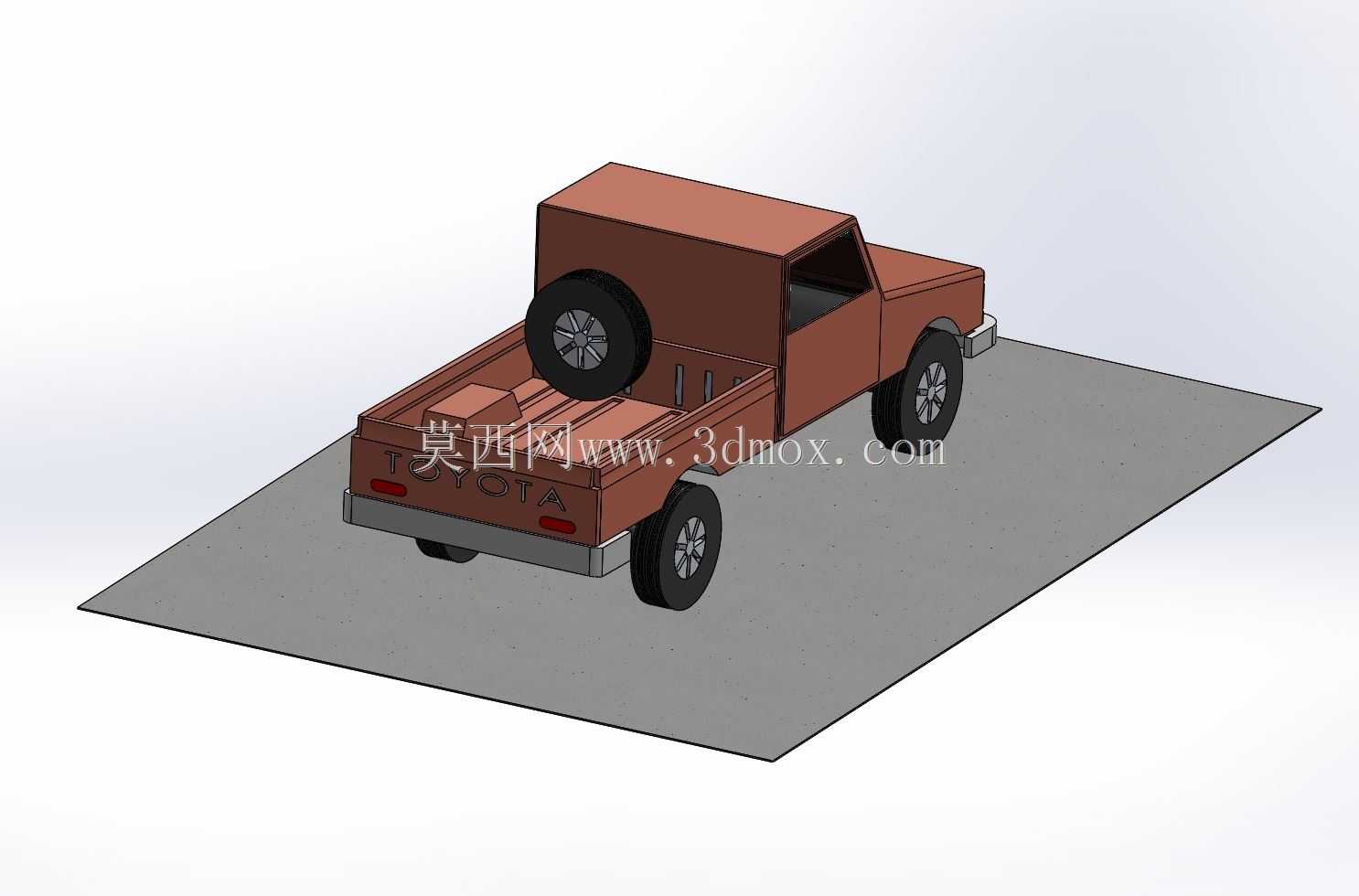

　　这套数模围绕硬派越野皮卡的整车外廓与核心承载结构展开，建模时没有堆砌细碎装饰件，而是把工程沟通中最常需要核对的车身姿态、货厢边界、轮胎占位、悬架离地关系和轴距轮距关系保留下来，适合在方案初期用于总布置校核、运输场景演示、改装件初步干涉检查以及教学类装配说明。整车采用皮卡常见的两门驾驶室加开放式货厢布局，车头保留短前悬特征，便于接近角布置；后部货厢平直，栏板高度与驾驶室顶线形成明显高差，能够直观区分乘员区与载货区。货厢内备胎采用竖置方式布置，靠近驾驶室后侧，这一位置在实际越野改装中较常见，既可以减少货厢地板中部占用，也能让后轴附近承担附加重量，避免备胎过度悬在车尾而影响离去角。数模中轮胎、轮眉、

　　车架下部和货厢底板之间的相对位置做了简化但比例连续，设计者在调用时可以快速判断大尺寸越野胎换装后是否会与轮罩、栏板或后悬结构发生空间冲突。从使用场景看，这类车辆面向非铺装路面、矿区临时转运、野外作业保障、农牧场短途运输以及越野装备改装等任务。与普通乘用皮卡相比，陆地巡洋舰平台的关注点在于可靠性、通过性和底盘耐冲击性，因此数模虽然省略了发动机内部细节，但保留了较高的车身离地间隙、四轮外廓和整车接近/离去方向的轮廓。工程人员在做附加设备布置时，可先以该模型为边界参考，例如在货厢上安装工具箱、帐篷支架、燃油备用箱、救援设备架或轻型作业装置时，先确认载荷区域的长宽范围、栏板上方可用高度以及驾驶室后窗到备胎之间的安全距离。外形处理上，

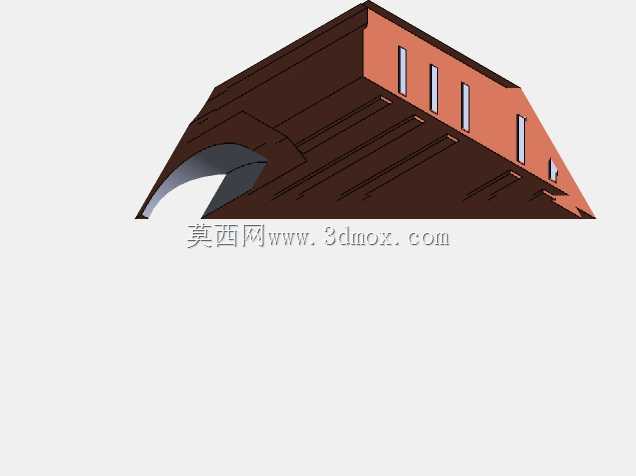

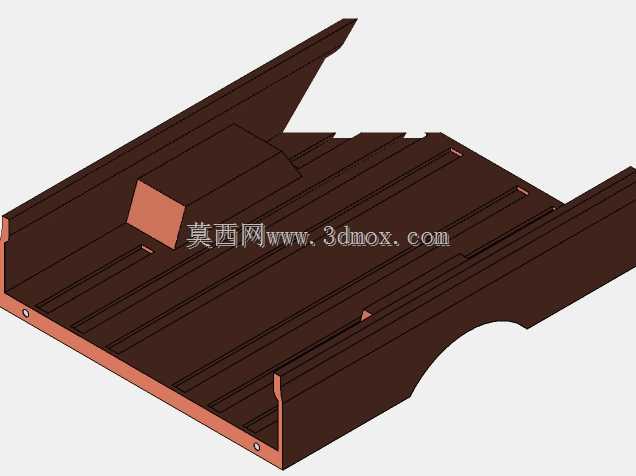

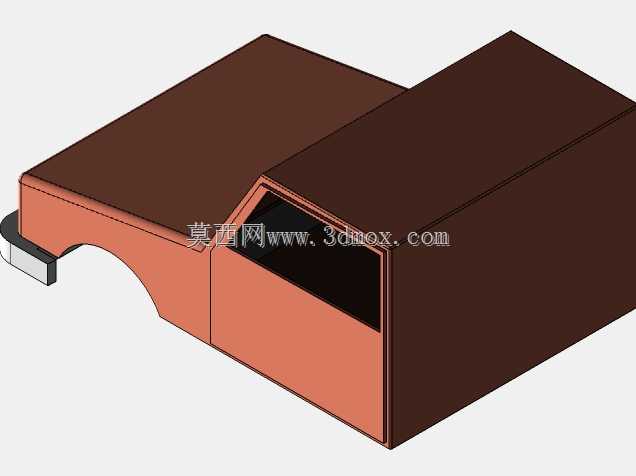

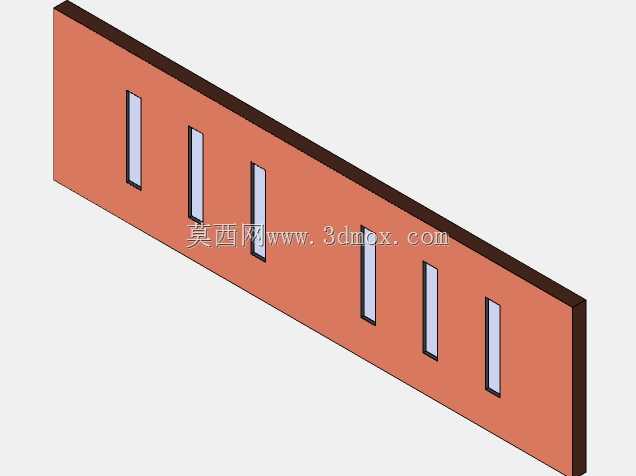

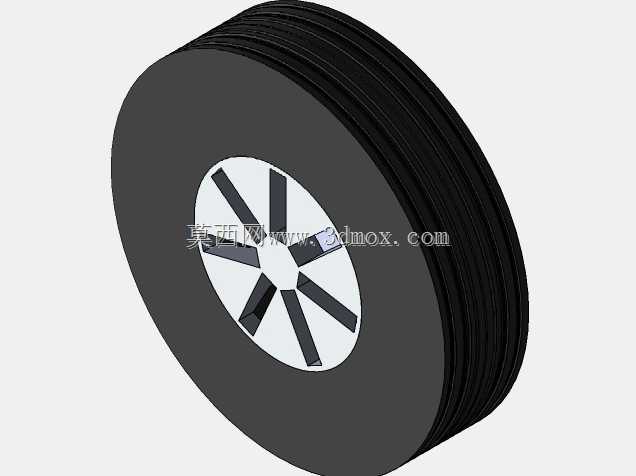

　　驾驶室采用块面化造型，前挡风玻璃、侧窗、车门分缝和车头线条均以简化几何表达，目的不是展示外观曲面质量，而是维持整车识别度和空间比例。车轮使用带轮毂特征的简化实体，轮胎外径与车身宽度关系明确，能够在场景渲染、运动动画或装配爆炸示意中提供稳定视觉参照。底盘下方没有做成完全平板，而是通过车身下部、车轮和货厢的相对高度体现越野车辆的离地特征；在进行拖车钩、防撞杠、侧踏板、底盘护板等附件设计时，可据此预留安装区间，避免附件侵入轮胎跳动空间或低于整车允许通过轮廓。货厢部分是建模中较有实用价值的区域。栏板、底板和后轮包的位置关系被保留下来，后轮包向货厢内部凸起，会直接影响平板货物、抽屉箱体或整体货厢盖的布置。调用模型时，若要细化改装结构，

　　应在后轮包两侧留出平直装载带，中间凸起区域不宜布置需要全平面支撑的重物。备胎竖置后，其厚度方向会占用一部分货厢前部宽度，设计货架时可围绕备胎形成左右分隔储物区，也可将备胎作为前挡约束，防止货物在急减速时冲向驾驶室。车身与车架的连接在简化模型中以整体实体关系体现，适合概念阶段的重量分配讨论：前舱、乘员舱、货厢载荷和备胎质量大致沿轴距分布，后轴承担货厢主要载荷，越野工况下还需考虑悬架跳动和车架扭转。若后续进入详细设计，可以在此数模基础上拆出车架纵梁、板簧或独立悬架占位、传动轴走向、油箱位置和排气路径，再逐步补充紧固件、铰链、锁扣等小结构。渲染层面，模型材质区分了车身、玻璃、轮胎和金属货厢，便于在Solidworks或其他三维环境中直接生成展示视图。灰色地面参照仅用于呈现停放姿态，不构成整车结构。对于教学用户，该模型可用来讲解皮卡总布置、硬派越野车通过性参数、载货空间与越野性能之间的权衡；对于结构设计人员，它更像一个整车边界包络，可作为上装开发、设备搭载和场景布局的基础参考，而不是直接用于生产加工的最终明细模型。
