工业万向节十字轴承总成结构

　　万向节十字轴承是传动轴系中处理偏角传递的关键铰接部件，常见于商用车底盘、工程机械行走机构、农用设备动力输出轴、工业泵组与减速机之间的补偿连接，也会出现在需要跨越小范围轴线偏差的设备内部。它的核心作用不是单纯连接两根轴，而是在输入轴与输出轴不共线、工作中相对角度持续变化的情况下，把扭矩和旋转运动从一端稳定传到另一端。

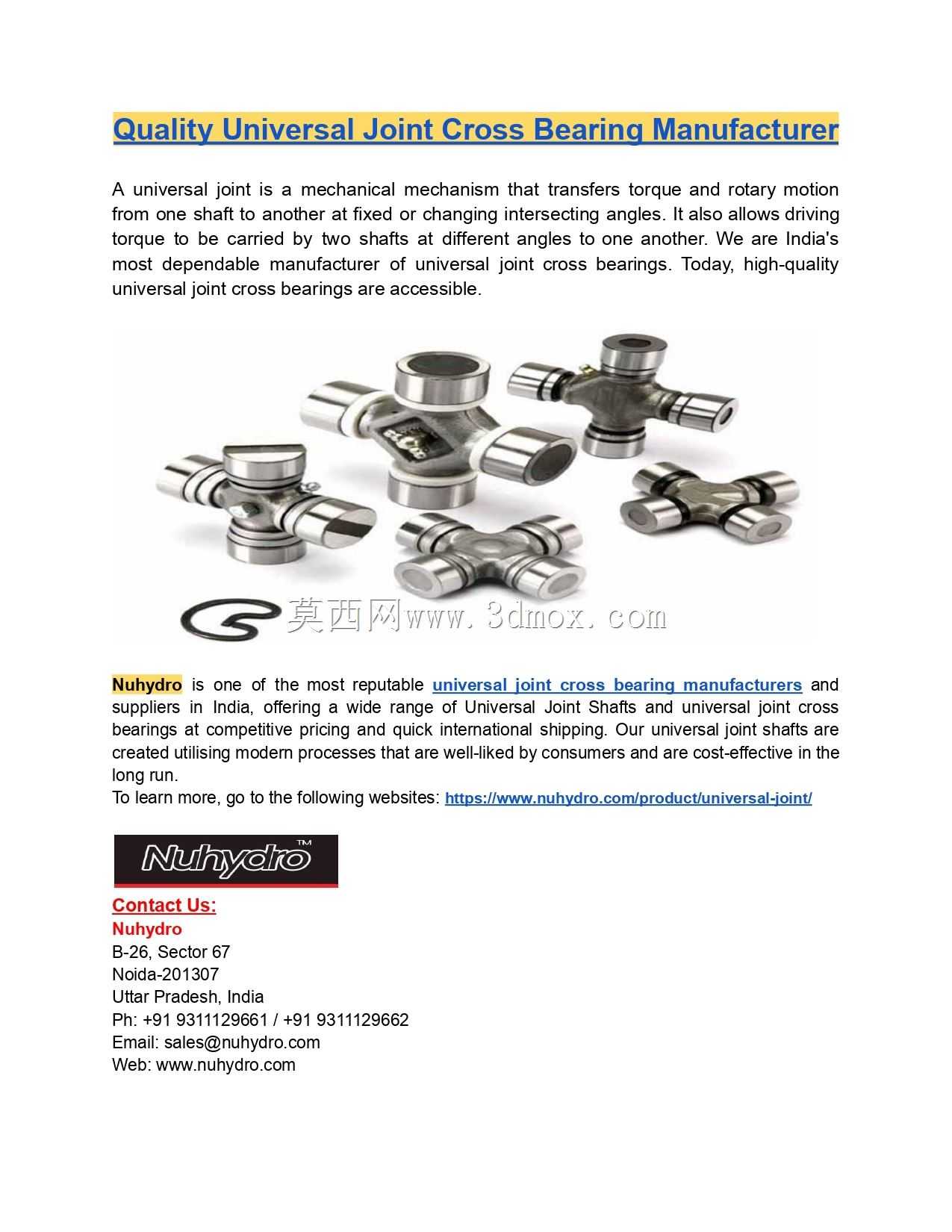

　　从结构上看，这类十字轴总成由十字形轴体、四个轴颈、滚针轴承、轴承碗、密封件以及端部限位结构组成。十字轴的四个轴颈互为90°，形成两个相互垂直的摆动轴线；两个相对轴颈装入主动端叉耳，另外两个相对轴颈装入从动端叉耳，从而允许传动轴在两个方向上产生角位移。滚针轴承沿轴颈圆周布置，接触线长、径向占用空间小，适合在十字轴颈这种有限直径区域承受较大的径向载荷。轴承碗既承担滚针外圈功能，也与叉耳孔形成安装配合；密封结构则用于阻挡泥沙、粉尘、水汽进入轴承，并减少润滑脂外泄。

　　实际建模时，十字轴本体通常采用合金钢锻件思路表达，轴颈表面需要体现高硬度耐磨层对应的加工区域，轴颈根部应保留圆滑过渡，避免应力集中在十字交叉处。四个轴颈的同轴度、两组轴颈中心线的垂直度，是该零件能否平顺工作的关键。若轴颈平行度或垂直度偏差过大，传动轴在旋转过程中会产生附加弯矩，轴承温升、噪声和松旷都会明显增加。轴承碗外圆与万向节叉孔之间多采用压装或定位配合，端部通过卡环、盖板或锁片限制轴向窜动；这些细节在三维结构中不能省略，因为它们直接决定装配顺序和维修拆卸方式。

　　外形尺寸方面，选型时首先关注十字轴两相对轴颈中心之间的跨度、轴颈直径、轴承碗外径、轴承碗有效长度以及叉耳安装宽度。轴颈直径和滚针数量决定承载能力，跨距影响万向节叉的开口尺寸，轴承碗外径则决定叉耳孔加工直径。对于设备布置而言，还需要校核摆动极限：当传动轴达到最大折角时，叉耳内侧不能与十字轴本体、轴承碗或密封罩发生干涉；传动轴回转时，叉耳端部扫掠区域也不能碰到周边横梁、护罩、油管或线束。

　　单只万向节存在瞬时角速度波动，输入轴匀速转动时，从动轴在一个周期内会出现速度起伏，折角越大波动越明显。因此在汽车传动轴或较长工业传动线中，常采用双万向节布置，通过合理安排中间轴相位和两端叉耳方向，使输入、输出端获得近似等速传动。布置时不能只看静态夹角，还要考虑悬架跳动、机架变形、发动机悬置位移或设备调平误差带来的动态角度变化。若长期在大折角、高转速条件下运行，轴承滚道会出现压痕、剥落，密封件容易早期失效。

　　润滑设计同样影响寿命。十字轴中心通常设置油道，将润滑脂引至四个轴颈轴承区域，油嘴位置应便于保养设备接近，同时不能在旋转或摆动中与相邻零件碰撞。密封唇部要贴紧轴颈或轴承碗相关配合面，在工程机械、农机等多尘环境中，防尘罩和挡边结构需要表现完整。三维装配时应关注滚针与保持件的圆周排列、轴承碗压入方向、卡环槽位置以及注脂空间，避免把零件建成外观相似却无法装配的实心体。

　　该类部件的建模价值在于把传动补偿、承载、密封和安装边界集中在一个较小节点上。结构设计人员可据此检查万向节叉孔距、卡环槽、润滑通道和摆角空间；设备选型人员可据此判断轴端连接方式、折角范围和维护空间；三维建模人员则可通过十字轴、滚针轴承、密封件与叉耳的配合关系，理解传动系统在非共线工况下如何持续可靠地传递扭矩。
