圆形工件夹持用拉杆式卡盘夹具结构

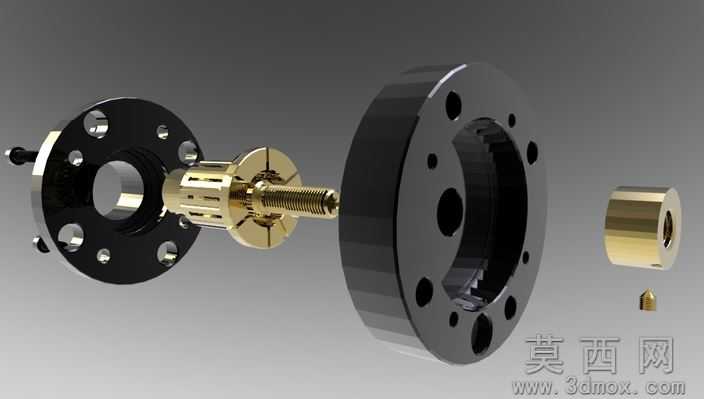

该作品为针对圆形工件装夹需求设计的拉杆式夹持机构三维模型，整体采用同轴式布局设计，核心功能是通过拉杆驱动实现对圆形回转类工件的稳定夹持。建模阶段采用参数化设计思路，对各组成零件进行独立建模后完成总装配，首先构建两端的法兰盘基体，左侧法兰为固定安装端，沿圆周均匀分布安装孔与定位销孔，用于将整个机构固定在设备安装面上，法兰中心预留通孔用于穿装拉杆与工件定位；右侧法兰为活动夹持端，内孔设计有与夹头配合的锥面结构，当拉杆轴向拉动时可驱动夹头收缩实现夹紧动作。中间的夹头组件采用多瓣式弹性结构设计，建模时对夹瓣的分割间隙、夹持面的防滑纹理都做了精细化还原，夹头与拉杆的连接部位采用螺纹加定位台阶的组合结构，保证传动过程的同轴度与连接强度。渲染阶段针对不同零件的材质特性做了区分设置，法兰盘与夹头基体采用发黑处理的合金钢材质，调整金属粗糙度参数模拟哑光耐磨的表面质感，拉杆与锁紧螺母采用黄铜材质，设置较高的反射率与金属光泽度，突出传动零件的精加工表面效果，整体渲染采用侧上方柔光打光，清晰展现各零件的装配关系与结构细节，同时添加轻微的环境反射提升模型的真实感。结构设计上充分考虑了装夹的便捷性与夹持稳定性，拉杆的行程经过合理计算，既保证足够的夹紧行程，又避免夹头过度收缩造成损坏，各活动配合面都预留了合理的装配间隙，符合实际机械加工的公差要求，整体结构紧凑，安装适配性强，可直接应用于车床、磨床等回转加工设备的工件装夹场景，也可作为自动化上下料机构的夹持末端使用。
