圆柱便携井字棋收纳对战桌游

　　这套结构围绕桌面双人对战与随身收纳展开，主体采用圆柱形盒体作为承载边界，盒盖顶面直接整合九宫格棋盘，盒内通过独立托盘划分棋子存放区域，使棋盘、棋子、收纳容器在同一闭合空间内完成组合。实际使用时，玩家无需额外铺设棋盘，打开盒体取出双方棋子后，即可在顶盖表面进行井字棋对局；闭合后，圆柱侧壁形成连续防护面，能够避免棋子在携带、堆叠或抽屉存放时散落。

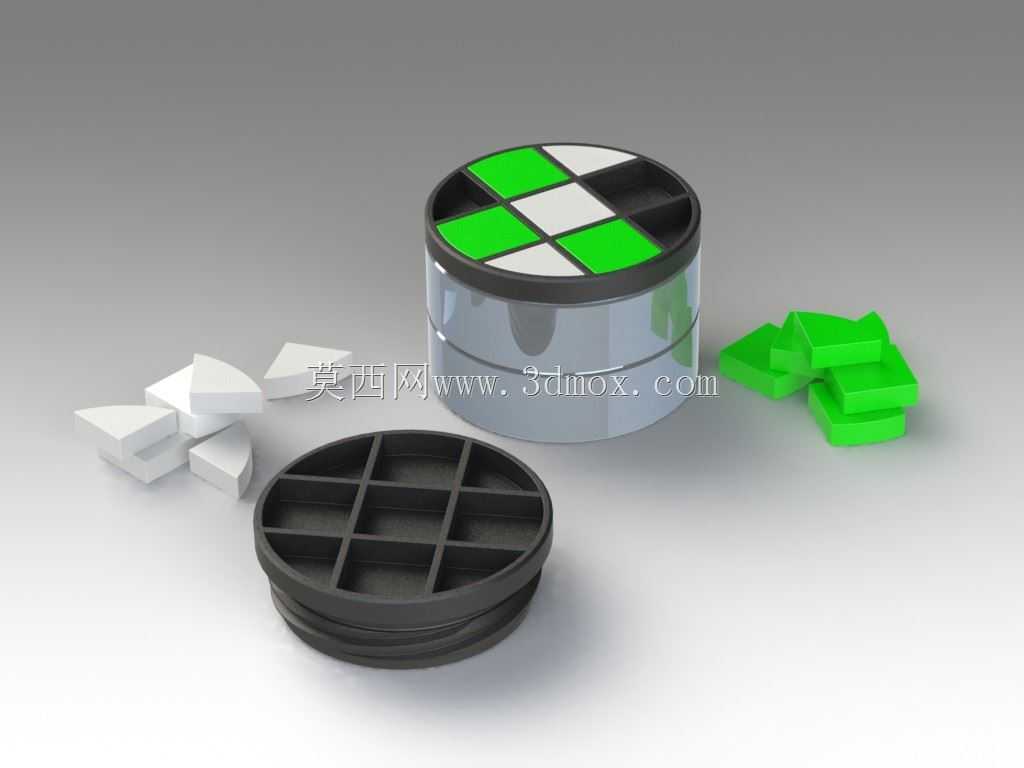

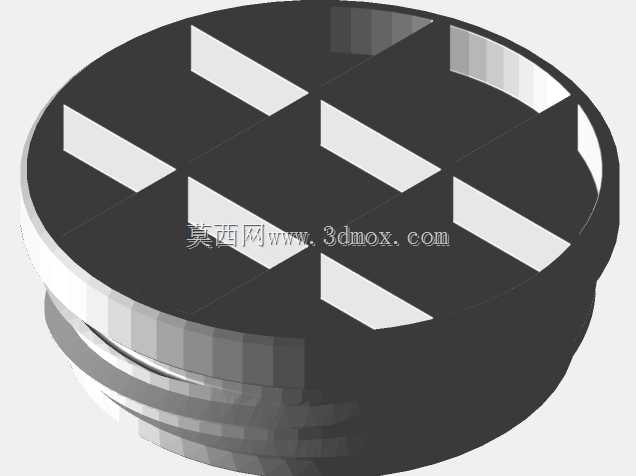

　　从功能分区看，结构分为上盖棋盘、中部透明筒身、下部网格托盘和两组异形棋子。上盖外圈保留较宽封边，中央设置三乘三落子位，绿色与白色块面用于区分双方占位状态；落子区域略低于周边边框，棋子放入后受到侧向约束，轻微触碰或盒体倾斜时不易滑出格位。筒身采用透明可视壁面，不必开盖即可观察内部棋子余量，也能在装配阶段直接检查托盘与筒壁的同轴关系。下部托盘按九宫逻辑布置凹槽，每个槽位对应单枚棋子的轮廓，槽间加强筋既承担分隔作用，也提高托盘整体抗弯刚度。

　　棋子没有采用简单圆片造型，而是以带斜面的块状几何形态呈现。双方棋子通过颜色区分，绿色件与白色件在外形上保持一致，便于互换位置和规则识别；块体边缘设置倒角，手持拾取时不会形成尖锐棱边，放入格位时也能借助斜面导向完成对位。棋子厚度与托盘深度匹配，堆叠闭合后，上盖内表面与棋子顶部保留合理间隙，既防止运输过程中直接压蹭棋子表面，又避免间隙过大导致棋子在盒内反复撞击。

　　设计思路上，圆柱外形适合单手抓握和桌面旋转传递，相比方正盒体，圆弧外壁没有突出尖角，放在包内或办公桌面上更不容易刮擦其他物品。九宫格托盘与顶盖棋盘采用同一布局逻辑，玩家收纳时可按格位逐枚放回，清点数量直观；若作为桌面摆件，透明筒身还能展示内部黑白网格和彩色棋子，使玩具在非对局状态下仍具有完整外观。结构装配关系简单，托盘从下方或上方置入筒身后，由盖体限制轴向位移，筒壁与托盘外缘采用小间隙配合，保证拆装顺畅，同时控制径向晃动。

　　在尺寸边界方面，整体高度控制在单手可握持范围内，直径以容纳三乘三棋盘为基准，格位尺寸需大于棋子底部投影，并在四周留出手指拾取空间。筒壁厚度不宜过薄，否则透明件在受压时容易出现明显形变；也不宜过厚，否则会压缩内部有效收纳容积。托盘底部应设置连续环形支撑面，放置在桌面时载荷均匀传递，避免局部筋条直接接触台面造成不稳。盖体与筒身的配合段需要保留定位止口，保证每次闭合后棋盘外圆与筒身外圆对齐，旋转开合时不发生偏卡。

　　工程建模时应重点处理三类关系：其一，棋子与棋盘格位之间采用间隙配合，棋子最大轮廓需小于格位有效空间，倒角面不能干涉格位边角；其二，托盘分隔筋与棋子底部形状对应，槽底可预留浅平面，便于打印或注塑成型时支撑稳定；其三，透明筒身属于外观件，外壁应保持连续曲面，内壁可根据托盘定位需要增加环形台阶，但不应出现突兀壁厚突变。若用于快速成型，圆柱件适合竖直摆放，以减少外表面层纹；棋盘盖面的色块可通过分件、贴面或后期着色实现，结构本体仍保持统一装配逻辑。

　　该类产品适用于办公休闲、教育互动、展会礼品和旅行便携场景。对结构设计人员而言，它的参考价值不在于复杂机构，而在于把规则棋盘、零件收纳、外观展示和携带防护压缩到一个紧凑圆柱体内。建模过程中需要同时验证棋子取放路径、盒盖闭合行程、托盘承载刚度和桌面放置稳定性，使外观造型与实际游玩动作保持一致。
