三点悬挂折叠式农田镇压机结构设计

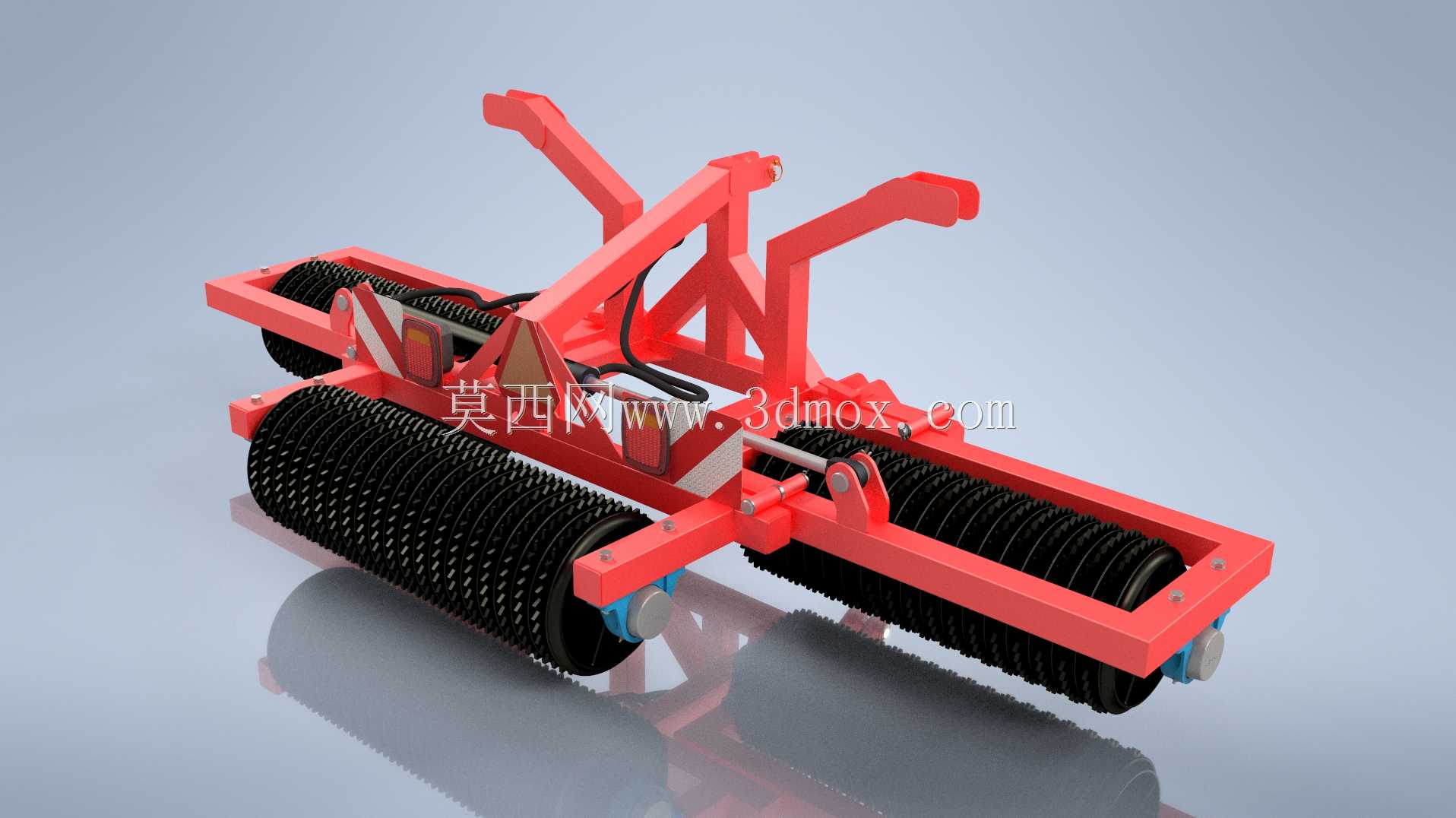

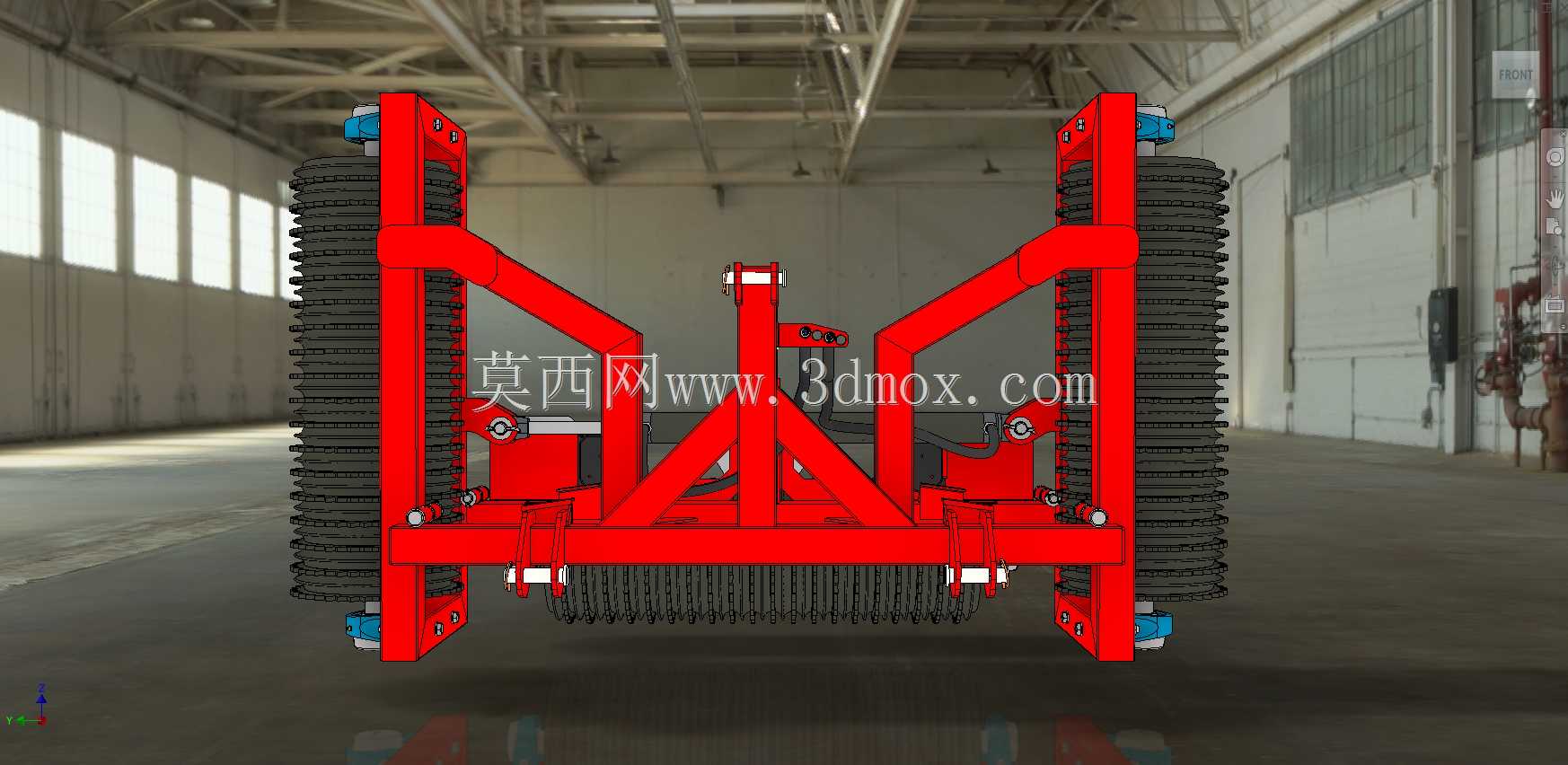

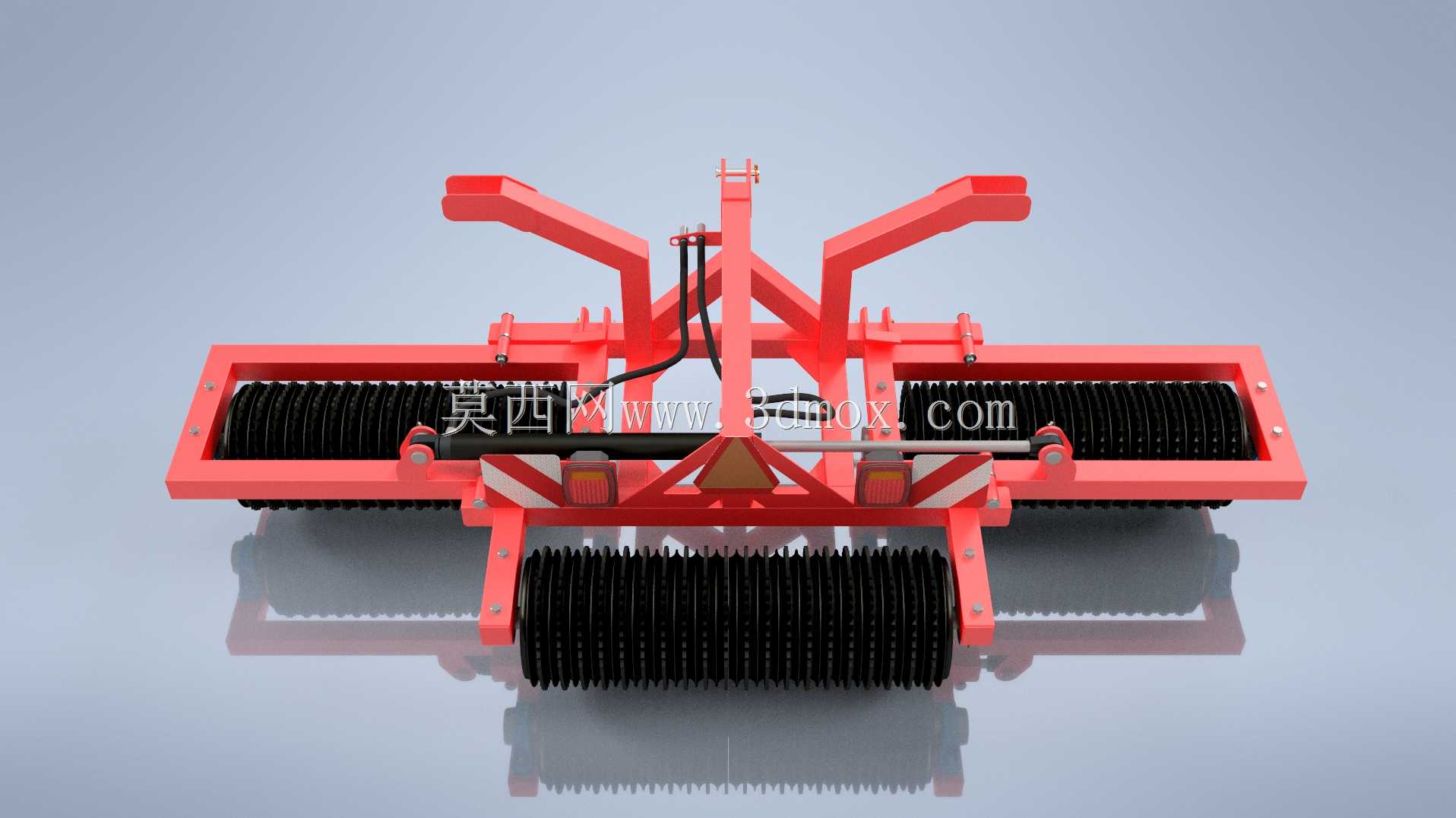

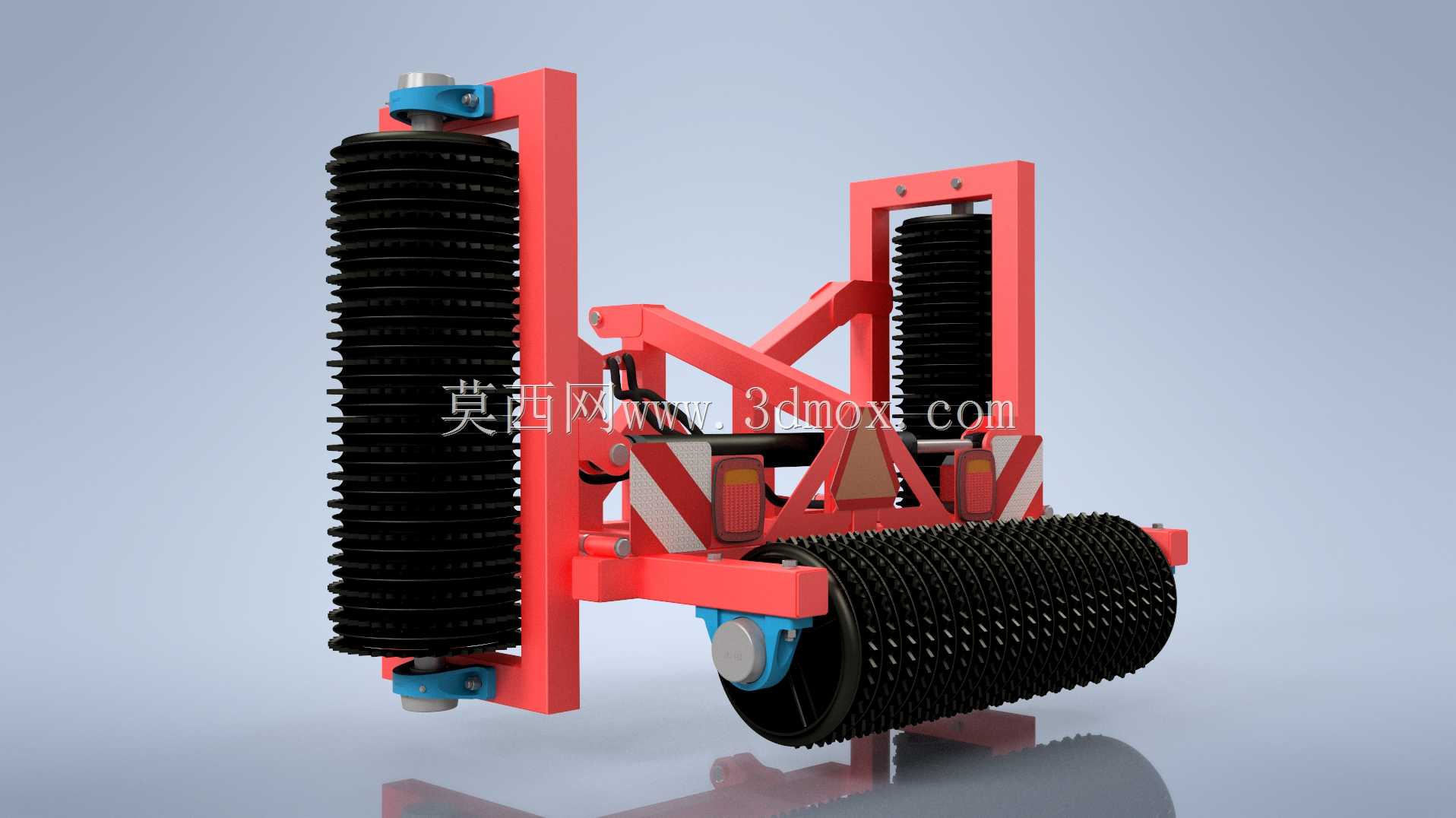

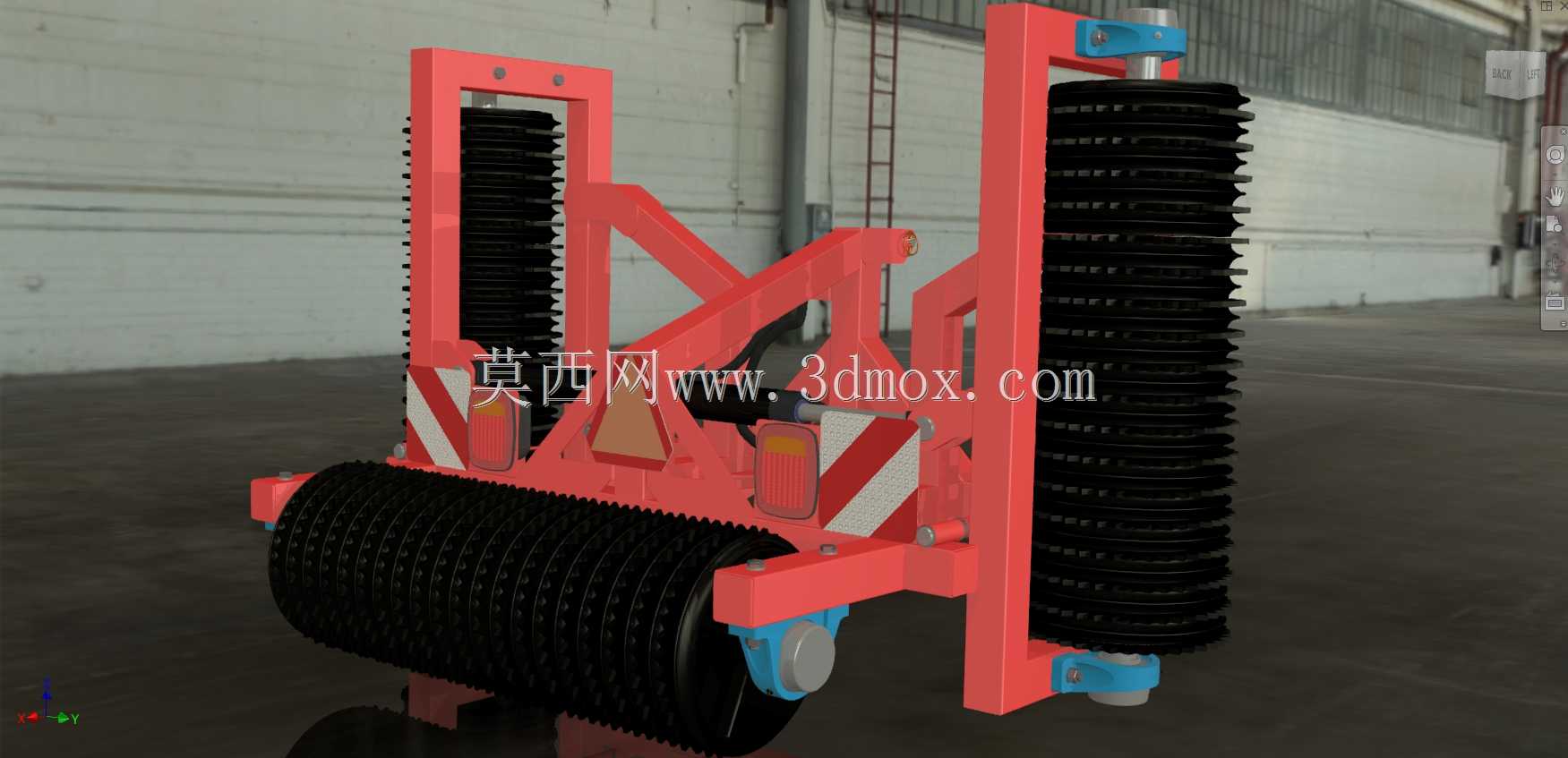

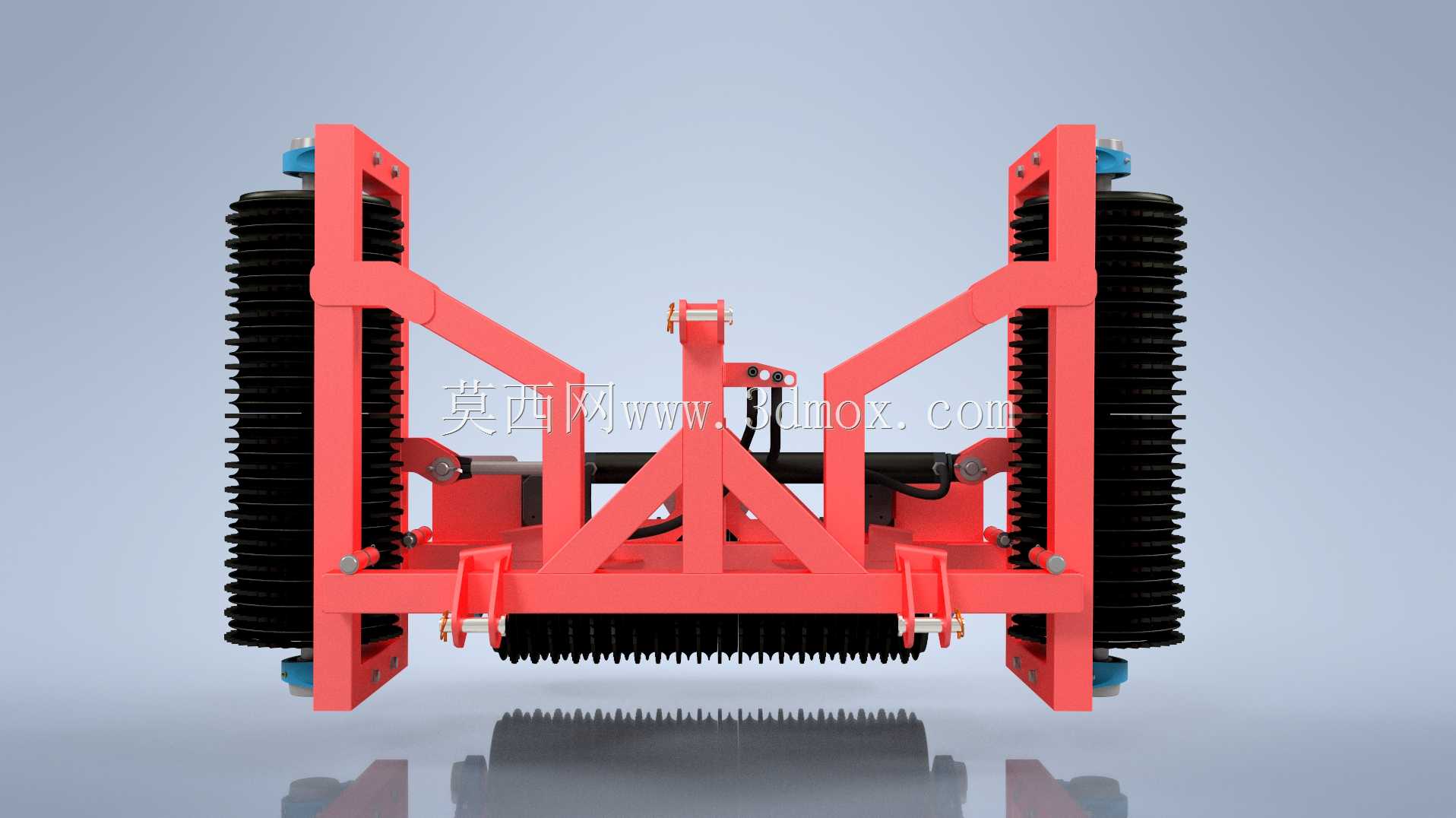

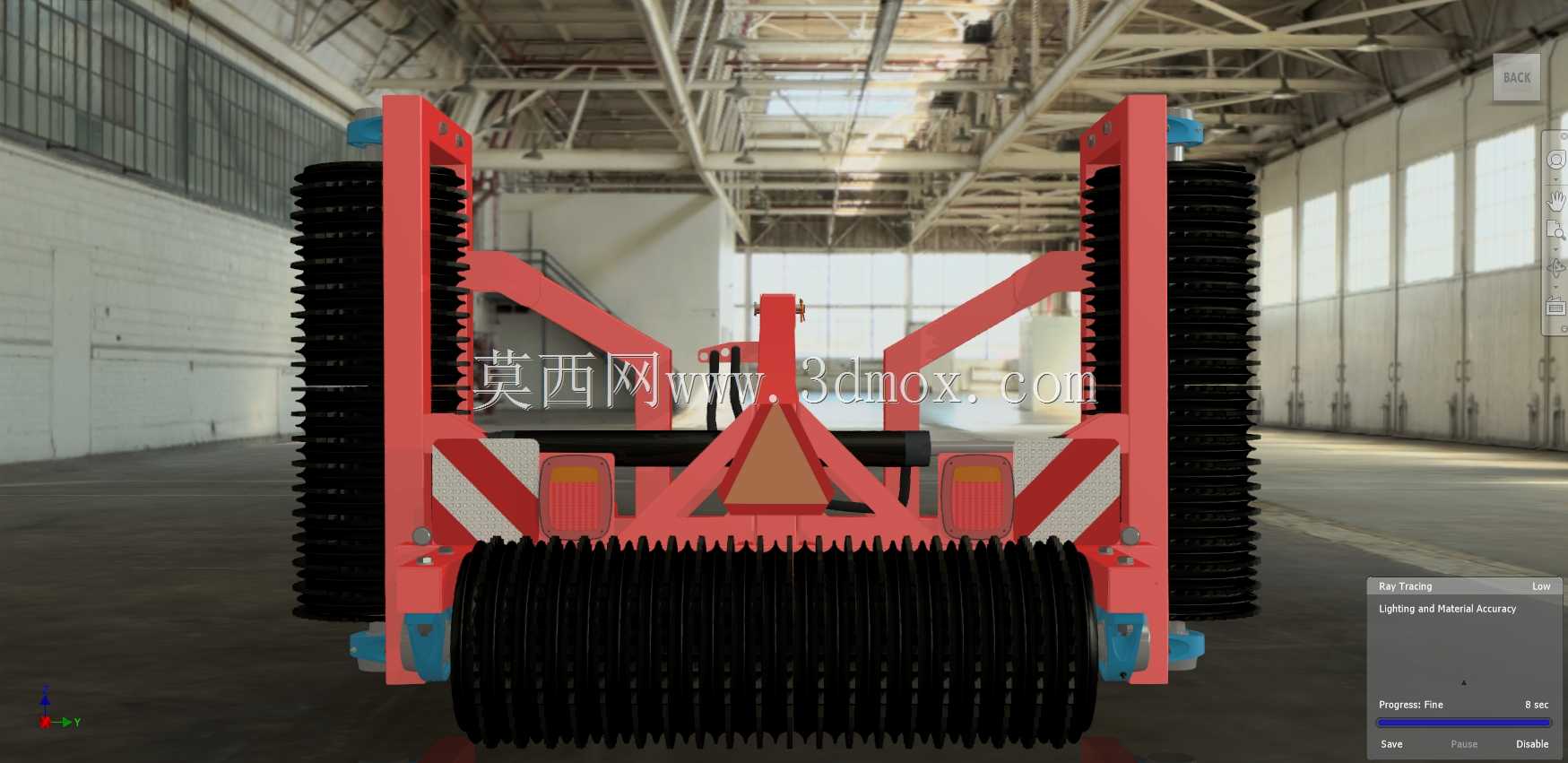

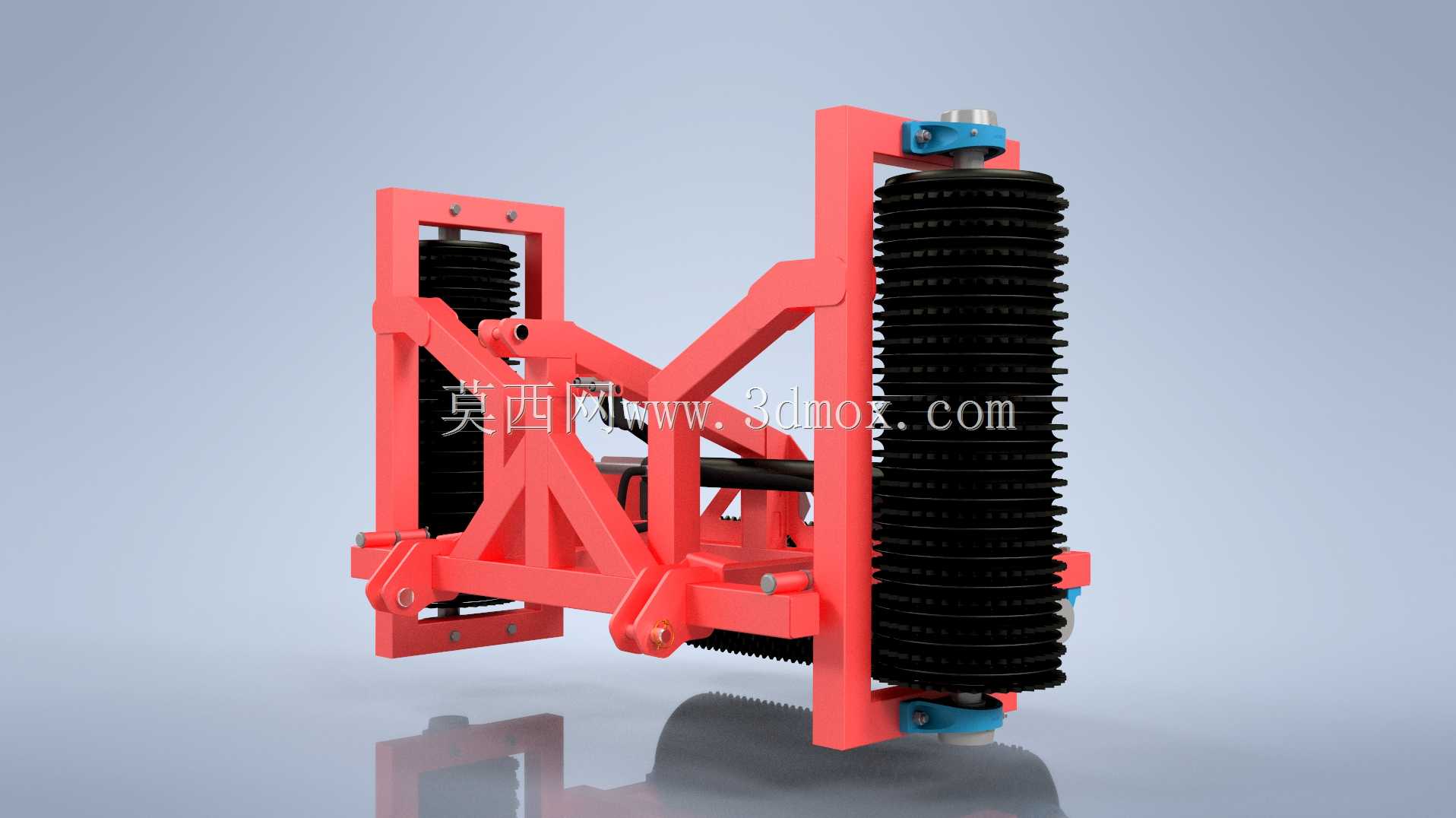

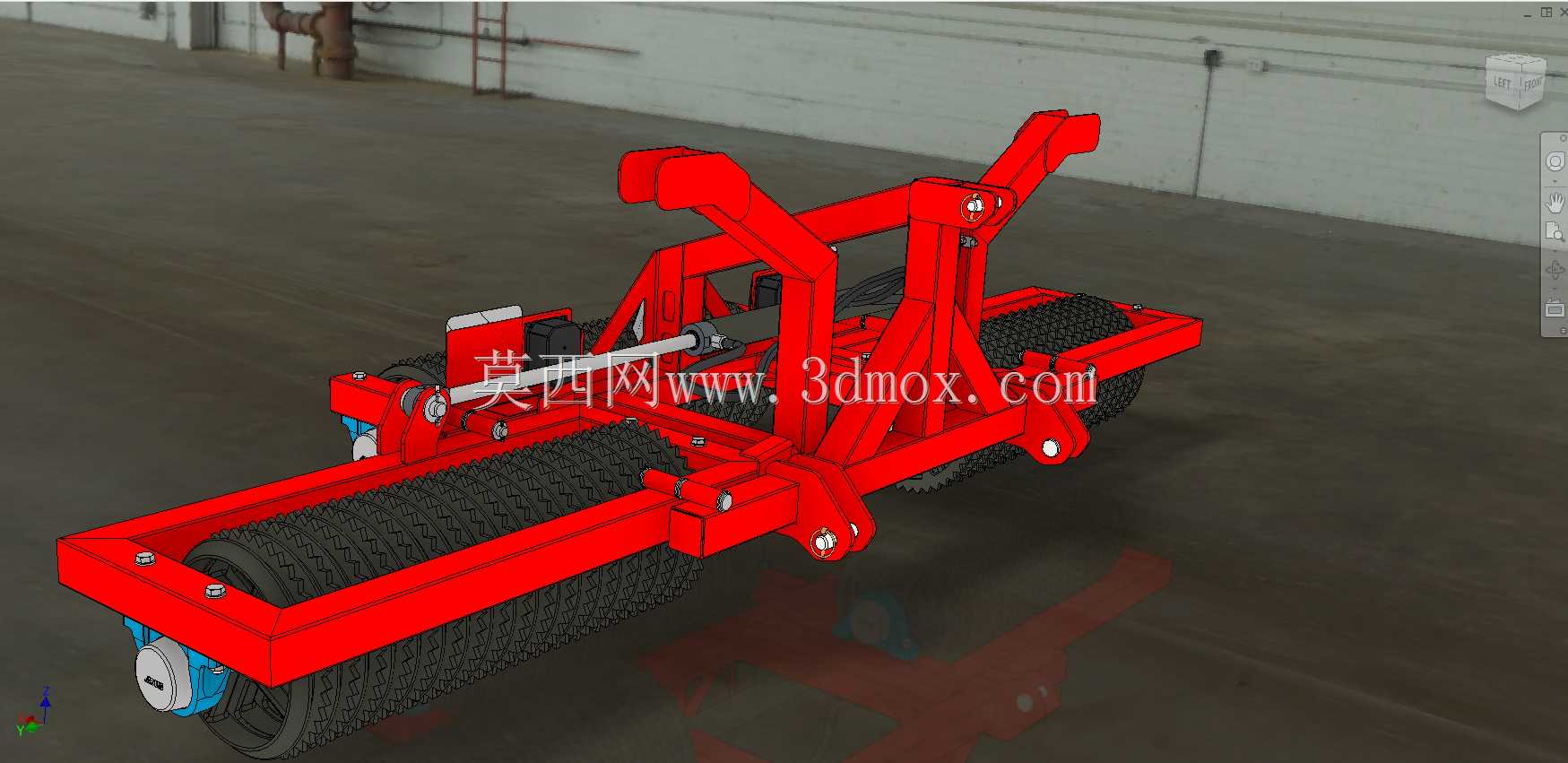

　　这套折叠式农田镇压设备的三维结构，核心围绕旱作整地环节的播后压实需求展开，适配国内主流50-120马力轮式拖拉机的后悬挂接口，整体采用左右对称的折叠布局，运输状态下两侧镇压辊向上翻转收拢，作业时展开形成宽幅镇压面，解决了宽幅农机田间转场路宽受限、小地块掉头困难的实际痛点。

　　从田间作业逻辑来看，该设备主要用于小麦、玉米等作物播种后的表层土壤压实，也可配合整地工序对犁耕、旋耕后的虚浮土层进行保墒压密。波纹结构的镇压辊并非光面圆柱，辊面连续的环形凸起可在压实地表的同时形成浅微垄沟，既能避免土壤板结结壳，又能让种粒与土壤紧密贴合，减少土壤孔隙透风失墒，干旱区域春播时可显著提升种子出苗率，低洼地块还能通过适度压碎土块平整地表，为后续灌溉、植保作业提供均匀的地面基准。

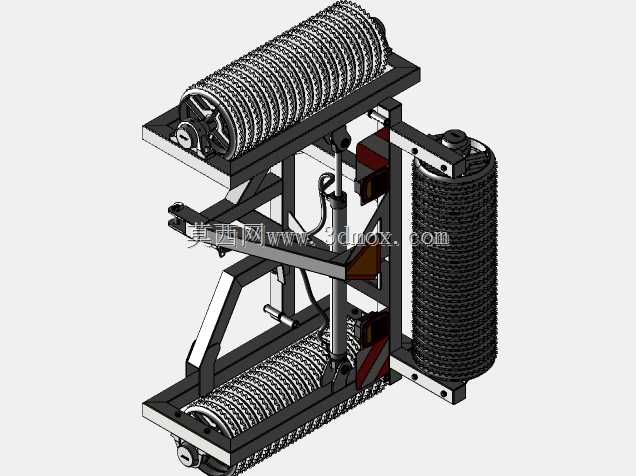

　　结构设计上，中部主架直接匹配拖拉机标准三点悬挂接口，上挂点、两个下悬挂销的位置尺寸完全遵循农用挂接件通用规范，挂接后整机重心落在拖拉机后轮承载合理区间，不会出现翘头或后轴过载问题。左右两侧的折叠辊架通过铰接座与主架连接，配套液压油缸驱动翻转动作，油缸铰点位置经过力臂校核，折叠过程无运动干涉，展开后铰接位配备机械锁止结构，作业时承受土壤反作用力不会出现意外回折。机架主体采用矩形型钢焊接成型，红色涂装对应农机户外作业的防锈耐磨需求，所有铰接销轴均设置黄油嘴注油点位，日常田间保养可直接加注润滑脂，降低沙尘磨损。

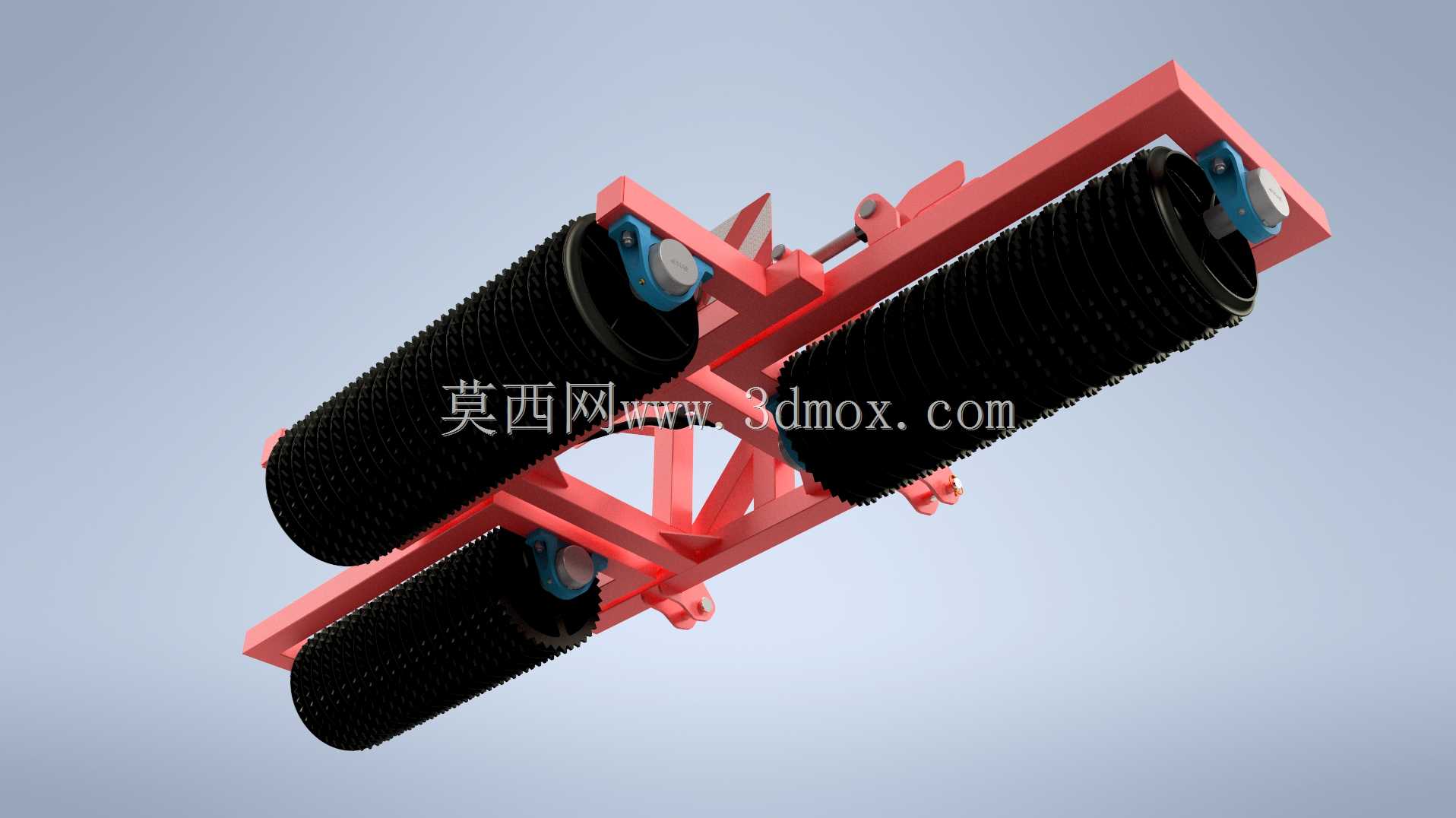

　　镇压辊组件采用分段式波纹铸铁辊结构，辊体内置通轴与轴承座，轴承座外侧加装防尘密封端盖，阻挡田间泥土、秸秆碎屑进入辊轴转动副。辊架与主架之间设置压缩弹簧缓冲机构，当地表遇到石块、硬土埂凸起时，辊体可小幅度上下浮动避让，避免刚性冲击掰弯机架或损坏辊面。设备展开作业幅宽可达3米，折叠后整机宽度收缩至1.6米以内，完全满足乡村田间道路、村村通公路的通行宽度要求；整机作业离地间隙预留25厘米，越过田埂、残留垄台时不会刮蹭机架底部。

　　建模过程中完整还原了所有焊接拼缝、螺栓连接点位、液压管路走向与铰接配合关系，机架型钢的壁厚、辊体的波纹齿距、悬挂销的配合公差都按实际农用机具加工标准设定，没有出现结构干涉或装配矛盾。针对田间受力工况，主架横梁、折叠臂的截面选型经过抗弯验算，满幅作业时单侧辊体遇到局部硬土的偏载力可通过斜向加强筋分散到整个主架，长期作业不会出现臂架开焊、变形问题。设备底部还配套一排细碎耙齿，镇压前可先将表层大土块预破碎，让镇压后的地表土块粒度更均匀，进一步提升整地质量。
