便携板球式砂轮点火打火机结构造型

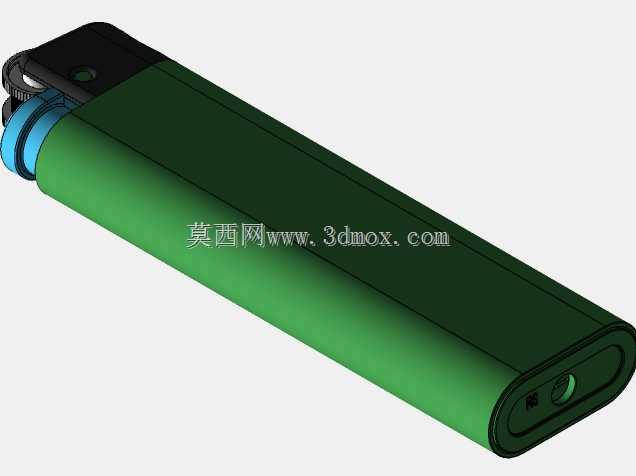

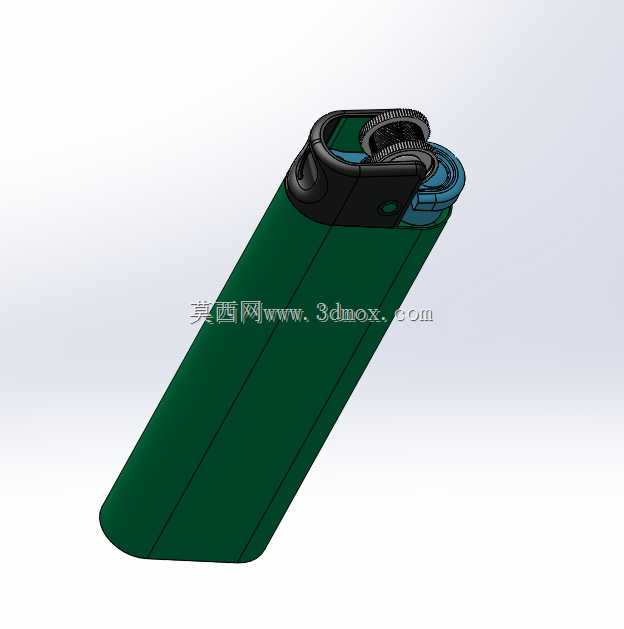

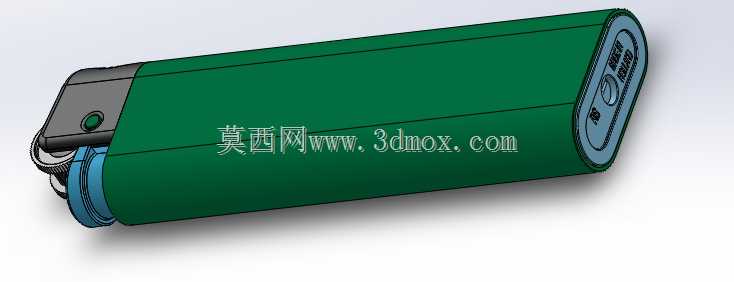

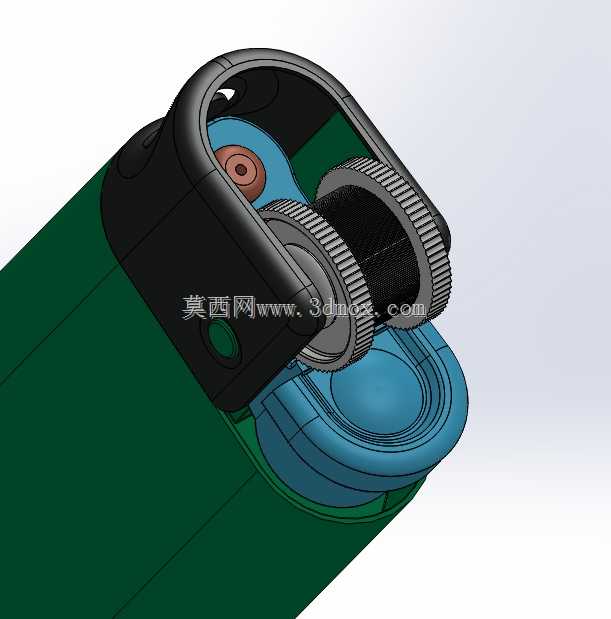

　　该作品围绕日常随身点火器具展开，主体采用细长板球式机身布局，重点表达外壳、头部点火组件、砂轮、风罩、按动部位与内部安装边界之间的配合关系。模型外观为深绿色长条形壳体，顶部集成黑色点火机构，侧面可见蓝色金属内衬与轮系结构，整体形态兼顾握持、收纳和反复操作的工程需求。

　　从使用场景看，这类器具常见于户外临时点火、厨房引燃、维修作业、蜡烛或炉具启动等场合。由于产品需要随身携带，外形不能存在突兀尖角，壳体下端采用圆弧收边，握持时手掌受力更均匀；机身截面保持窄长比例，可放入口袋、工具包或抽屉格位中。头部结构相对集中，砂轮、火石、压杆和风罩在较小空间内叠放，设计时必须兼顾手指施力路径、火焰防护、燃气导出以及维修拆装。

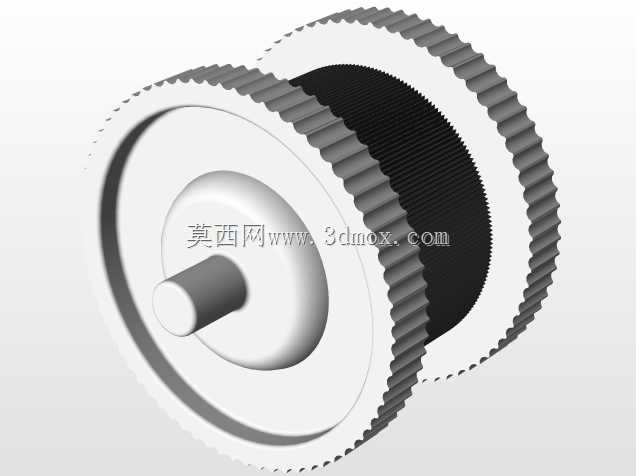

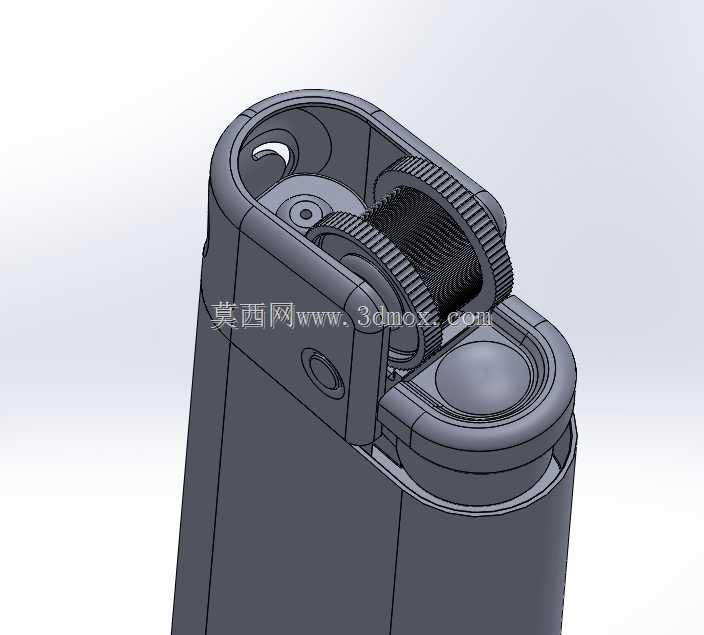

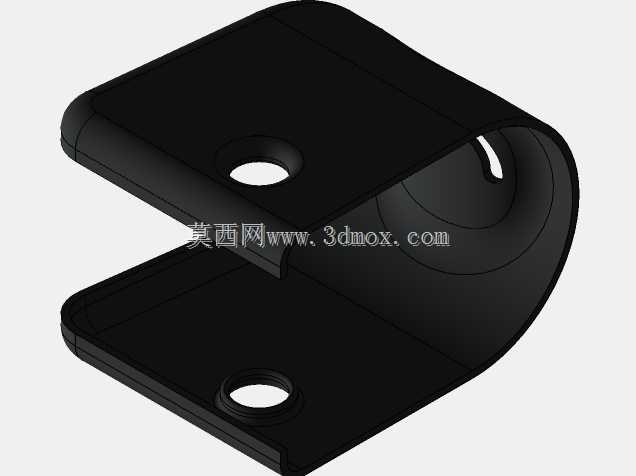

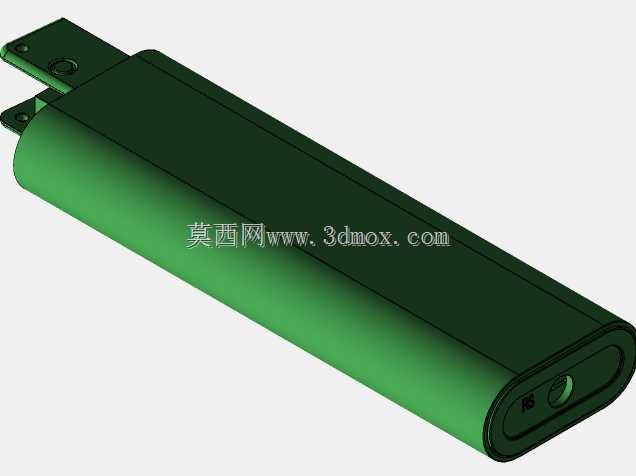

　　结构思路上，外壳并非单纯装饰件，而是承担容纳燃料腔、隔离内部组件、提供握持刚度和限定头部安装位置的作用。长直侧壁可提高成型后的抗弯能力，底部圆角能够降低应力集中，也便于塑料壳体脱模或金属件折弯。顶部黑色组件作为功能核心，需要把砂轮转动、火石摩擦、火花导向和气门控制组织在同一区域。砂轮外缘设置细密齿纹，手指拨动时依靠齿面增加摩擦；轮体两侧需要保留支撑轴位，轴孔与支架之间留有转动间隙，避免卡滞。

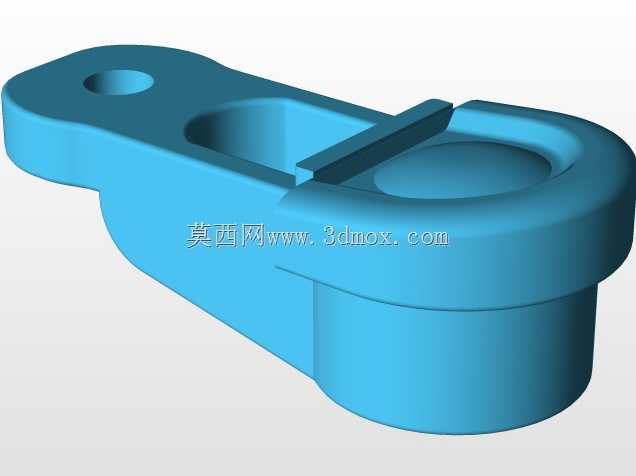

　　风罩位于火花与出口附近，其作用是引导混合气、阻挡侧向气流，并让火花落在可点燃区域。模型中蓝色部件体现了头部内衬或金属护件的层次，这类零件通常需要耐高温并具备一定弹性，装配后与外壳形成定位关系。按动部位与出气控制相连，操作时手指下压不仅打开气路，也为砂轮拨动提供稳定姿态。若头部支架与外壳连接不足，长期使用后容易出现松动、偏摆或火花位置漂移，因此在三维建模时需要明确卡扣、嵌件、螺钉或超声焊接等连接边界。

　　外形尺寸方面，板球式打火机通常以单手掌握为原则，机身长度需满足燃料储量与握持距离，宽度则受口袋收纳和拇指操作范围限制。头部直径或宽度略大于机身，以便容纳砂轮和风罩，但外轮廓不能过度外扩，否则会削弱便携性。壳体壁厚需要在强度、成型收缩和内部容积之间平衡；过薄会导致按压变形，过厚则增加体积并压缩燃料腔空间。头部金属件与塑料外壳之间应设置合理间隙，兼顾热膨胀、装配公差和更换火石时的拆装动作。

　　建模过程中可将产品拆分为外壳主体、底盖或封边、头部支架、砂轮、砂轮轴、火石、弹簧、压杆、风罩、导流内衬等子件。外壳曲面需要保持连续，底部圆角与侧壁过渡顺滑；头部区域则更关注同轴、限位和运动干涉。砂轮旋转半径、压杆行程、火石顶出方向和风罩开口高度应相互匹配，火花轨迹不能被壳体边缘遮挡。内衬与外壳之间可通过台阶面定位，防止装配后旋转或窜动；经常受力的轴孔位置应增加局部壁厚或金属嵌件，以提高耐久度。

　　在工程表达上，该模型适合用于日用品结构拆解、点火机构原理演示、小型手持产品外观方案评审以及注塑件装配教学。观察时可重点关注长壳体如何在有限体积内布置功能件，头部多零件如何通过紧凑布局实现可靠点火，以及外观曲面与内部安装空间如何同步约束。对于结构设计人员而言，这类产品虽然尺寸不大，但涉及手动操作、摩擦点火、气体控制、热防护、材料选型和批量成型等多个实际问题，能够体现小型便携器具在造型与机构之间的平衡。
