汽车制动系统专用集线器结构设计

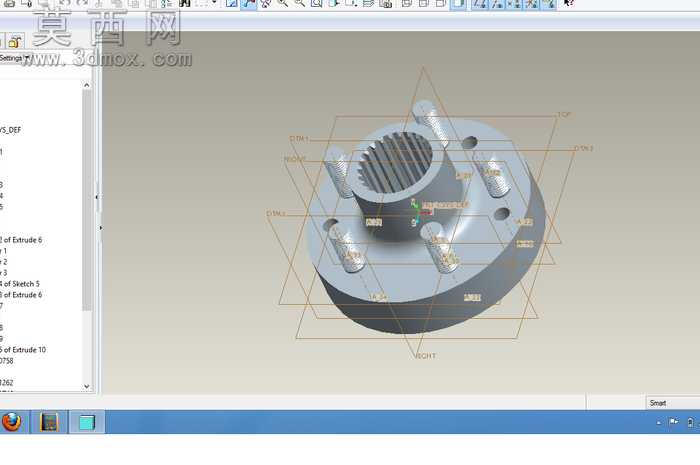

本模型为汽车制动系统配套使用的集线器部件，采用NX三维建模软件完成全参数化设计，整体结构以带安装法兰的回转基体为核心，中心区域加工有内花键通孔，用于和传动花键轴实现周向固定与扭矩传递，法兰端面上均匀分布多组圆柱销安装孔与螺栓过孔，可实现与制动系统相邻部件的精准定位与刚性连接。建模过程中首先绘制中心回转体的截面草图，通过旋转命令生成基体基础轮廓，随后在中心位置拉伸切除出符合渐开线齿形标准的内花键结构，保证花键齿形参数与配套轴件完全匹配，满足制动工况下的扭矩传递强度要求。法兰盘部分采用阵列特征完成所有安装孔的均匀排布，每个孔位的位置度、孔径公差均按照汽车制动部件的行业标准设定，同时对法兰与中心筒体的过渡区域做了圆角优化处理，避免应力集中导致的部件疲劳损坏。材质设定上选用汽车制动系统常用的高强度合金结构钢，表面做发黑防锈处理，模型渲染阶段赋予了金属哑光质感，清晰呈现各加工面的结构特征，同时通过建模软件的剖面分析功能验证了各壁厚的均匀性，确保部件在制动过程中承受交变载荷时的结构稳定性。设计阶段充分考虑了部件的装配兼容性，所有安装接口的尺寸均参照主流车型制动系统的通用规格设定，既保证了与周边制动分泵、传动毂等部件的装配精度，也兼顾了部件加工时的工艺可行性，减少不必要的复杂加工工序，降低量产成本。模型完整还原了集线器的所有结构细节，包括各孔位的倒角、花键的齿形参数、法兰端面的定位标记等，可直接用于后续的工程图导出、有限元受力分析以及制动系统的整体装配模拟，为汽车制动系统的性能验证与结构优化提供精准的三维数模支撑。
