贝塞德斯隐藏式柜门缓冲铰链结构

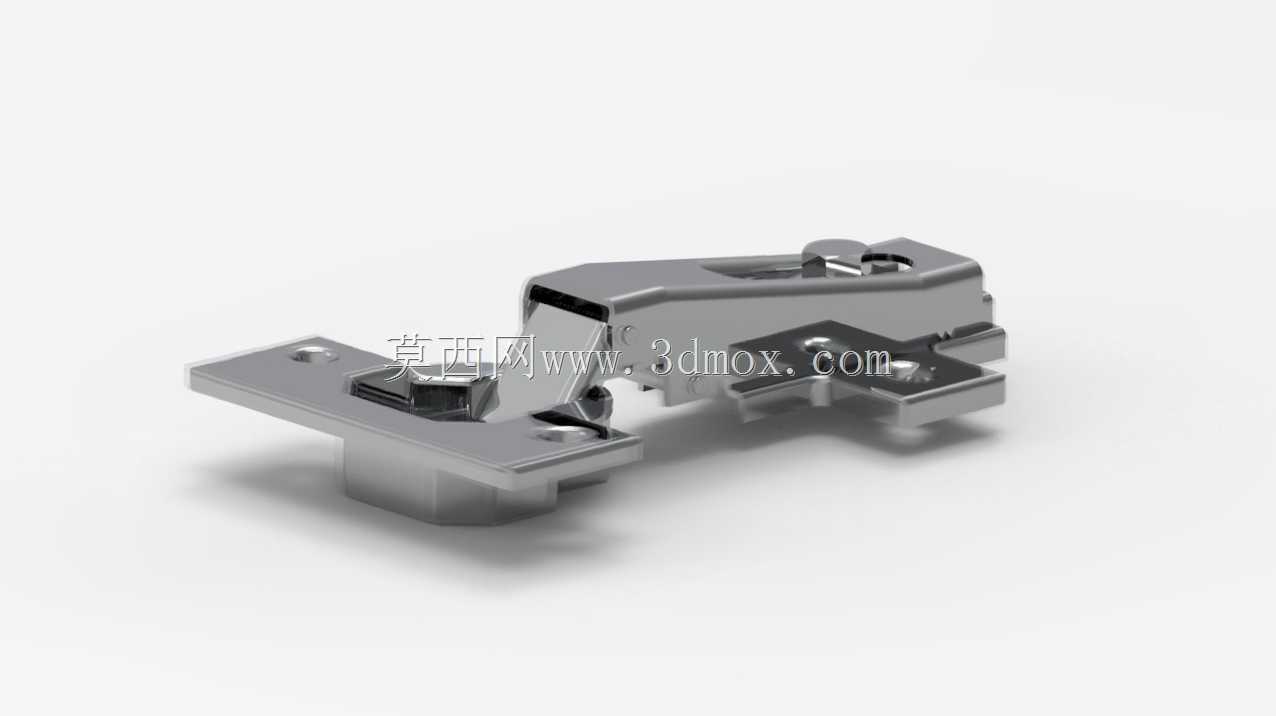

　　这套铰链结构面向柜体门板与侧板之间的转动连接需求，常见于橱柜、衣柜、卫浴柜、办公柜以及小型设备检修门。它不是单纯的两片合页，而是把门板开启轨迹、闭合缓冲、安装调节和隐藏装配整合在一个紧凑机构内。门板关闭后，外露部分很少，能够保持柜体立面整洁；门板开启时，铰接臂会带动门板相对侧板产生转动并伴随小幅外移，避免门板边缘与侧板孔位或邻接柜体发生干涉。

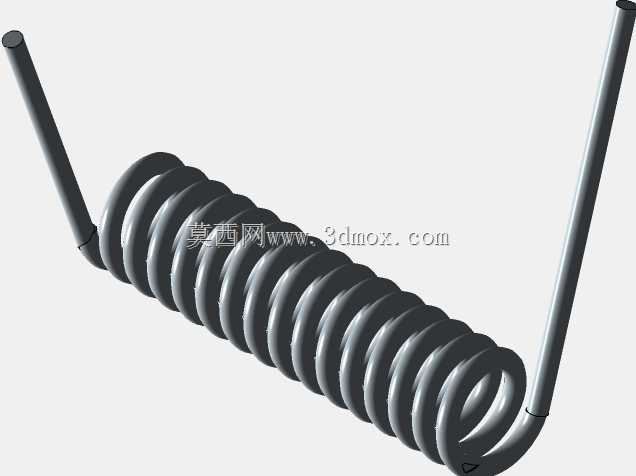

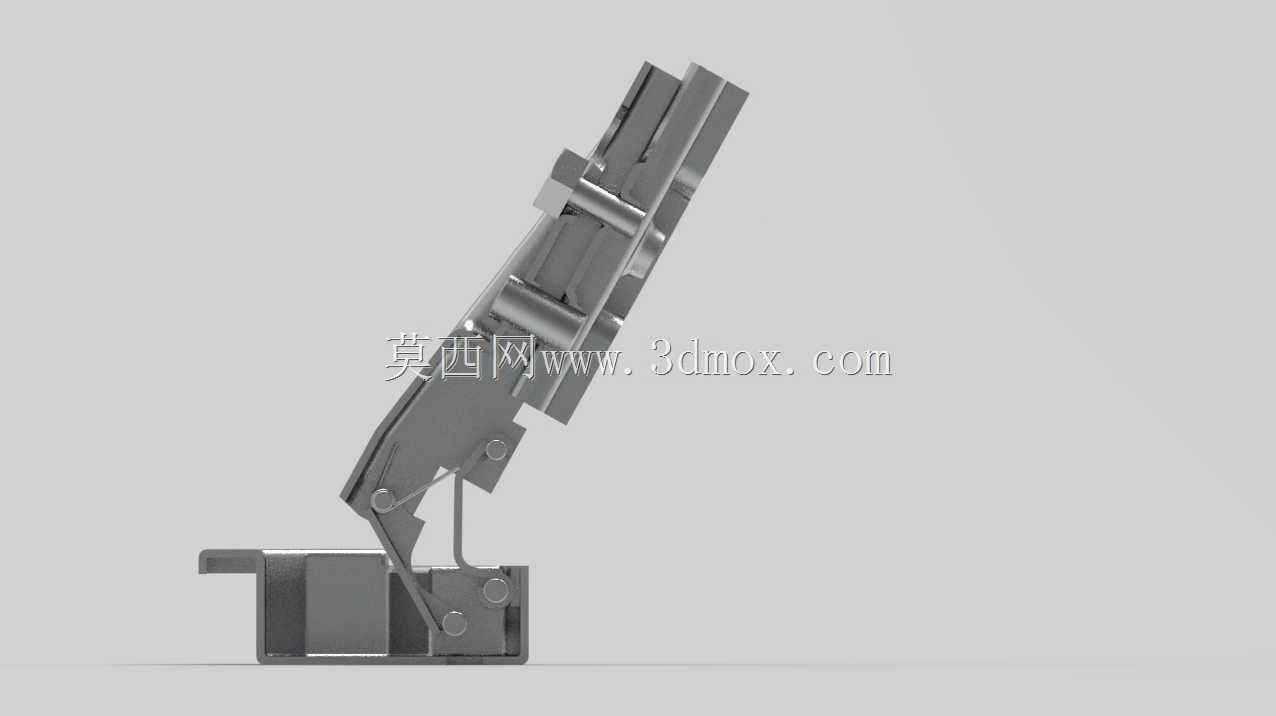

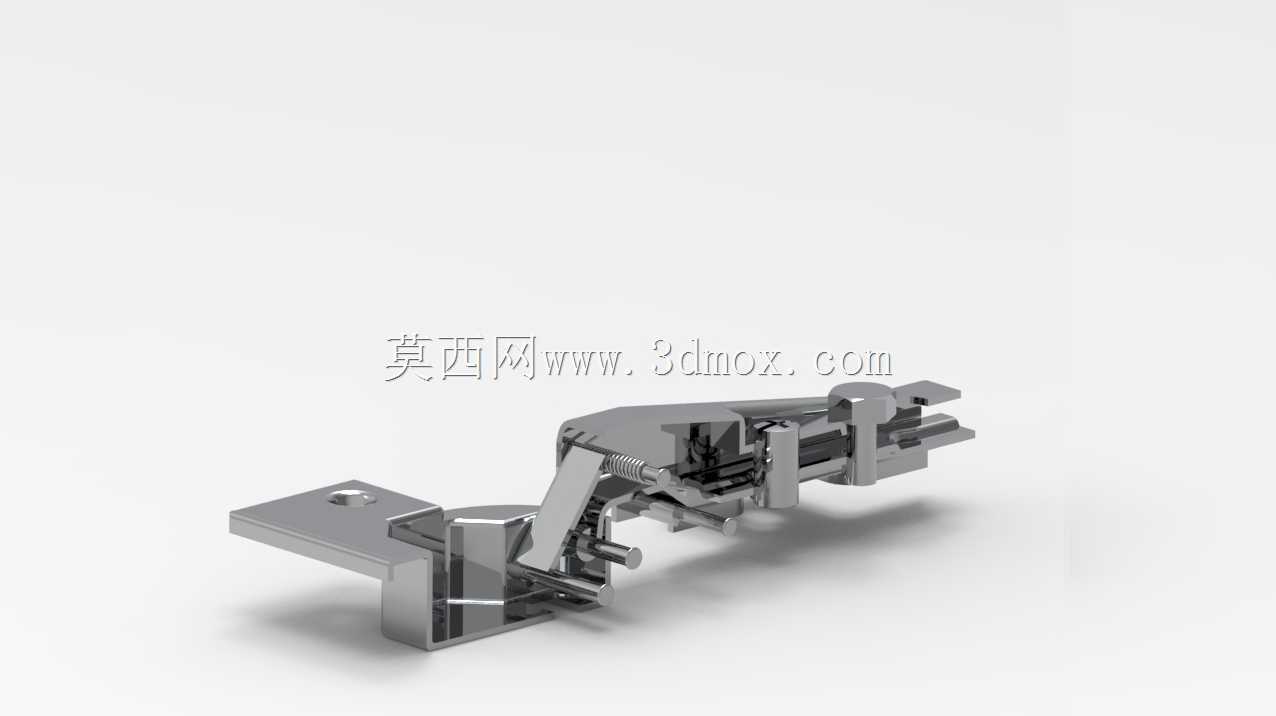

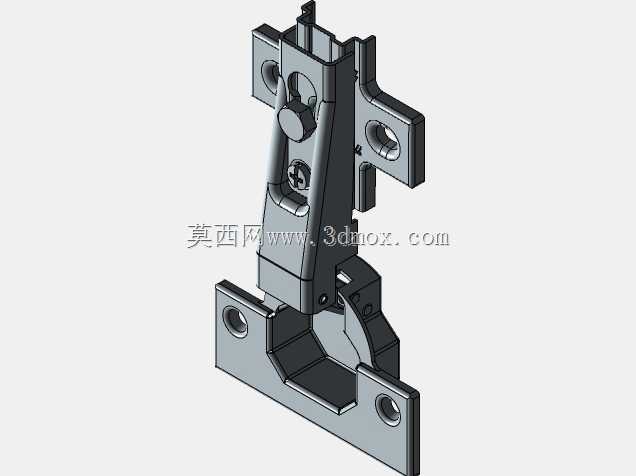

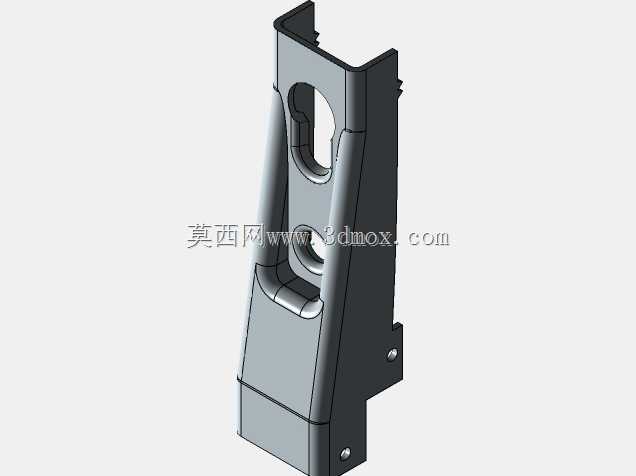

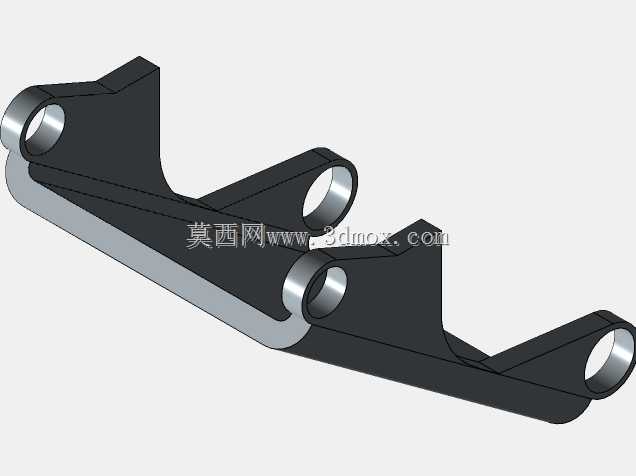

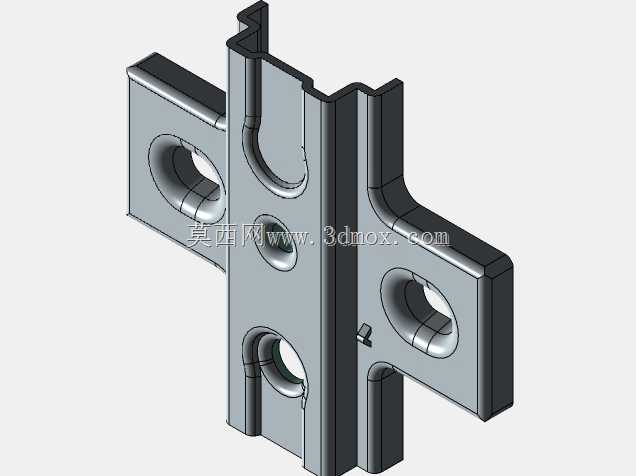

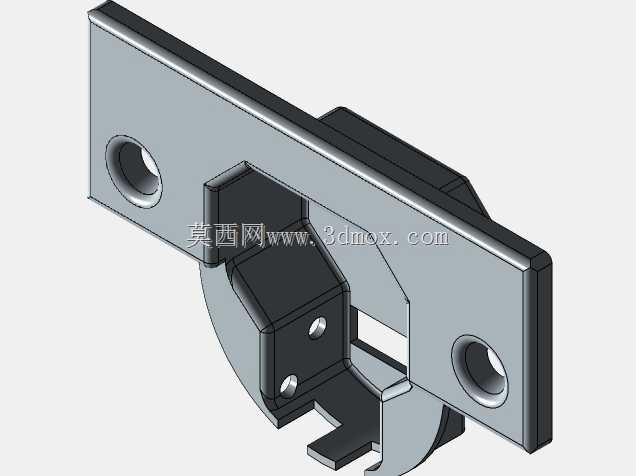

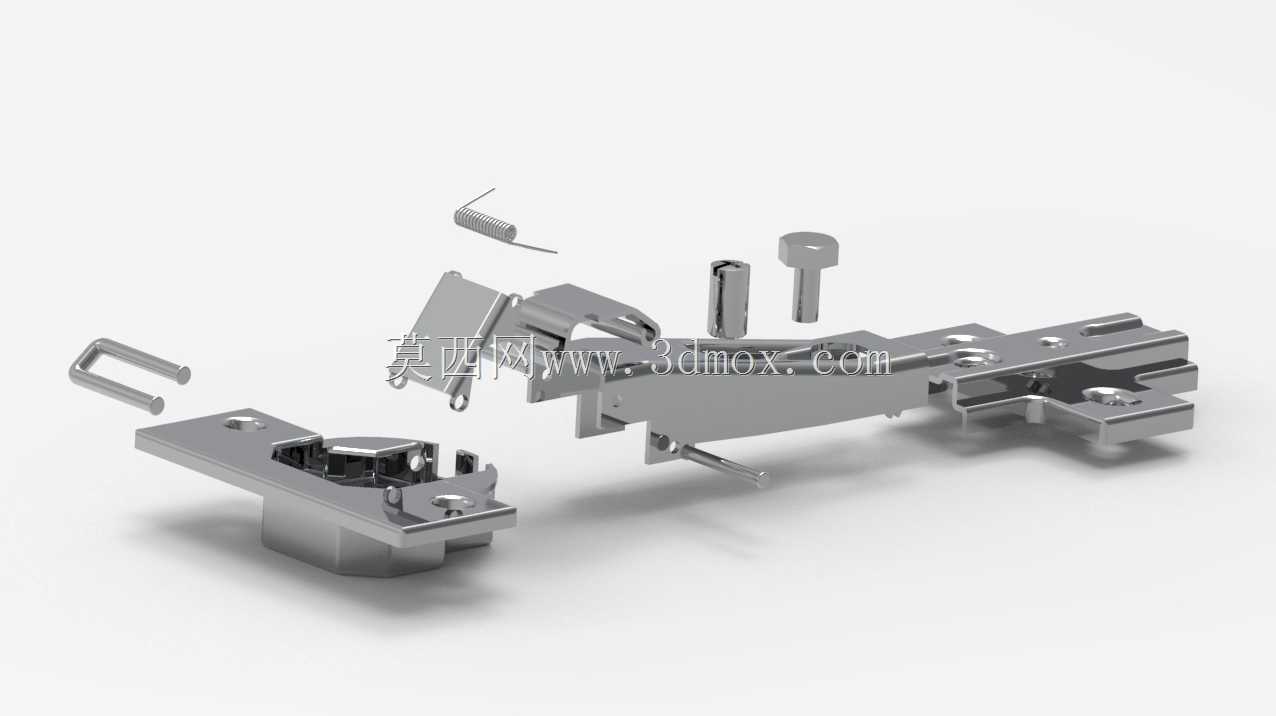

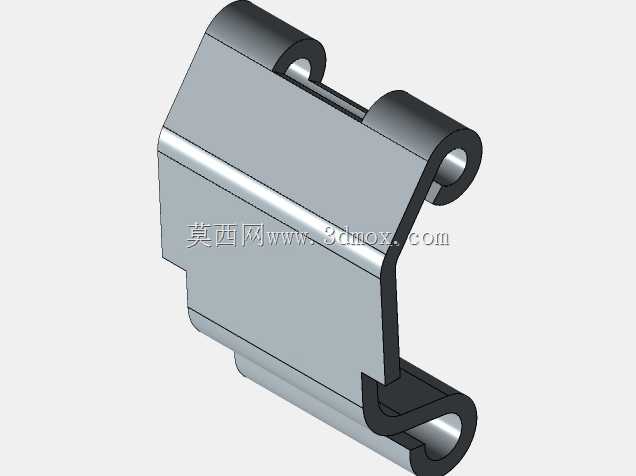

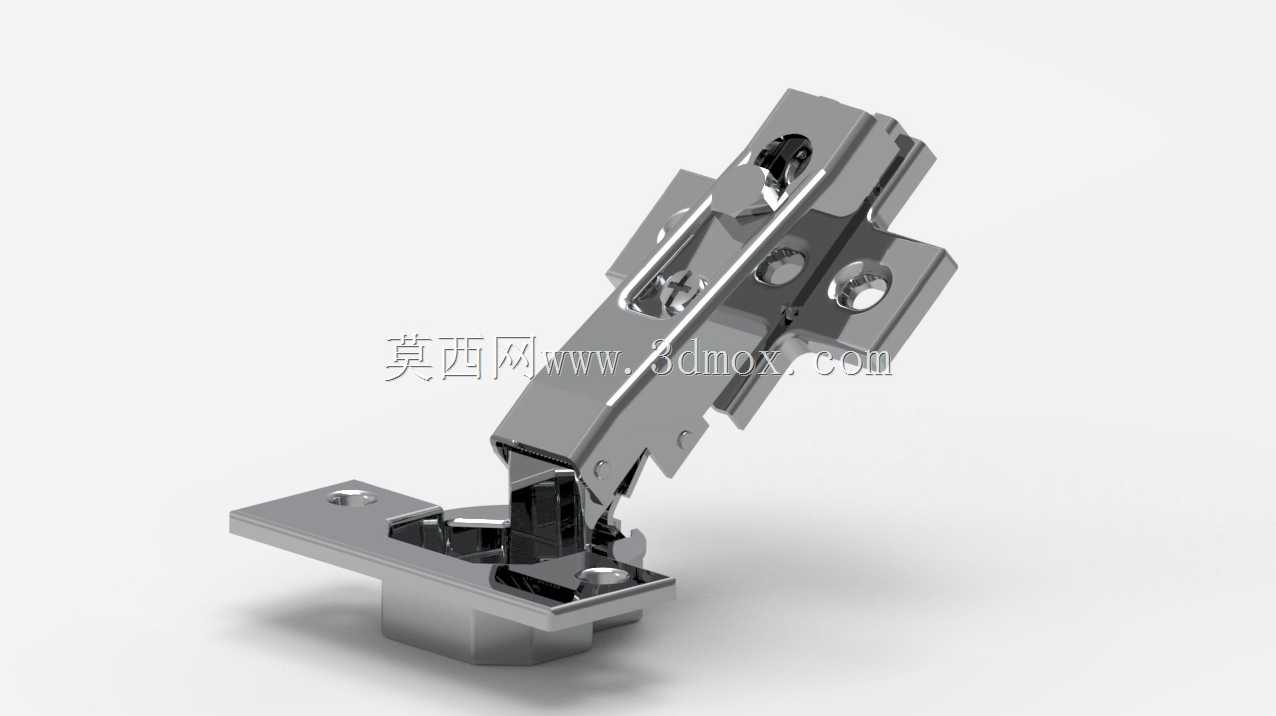

　　从实际装配看，铰链一侧通过带安装孔的底座固定在柜体侧板上，另一侧铰杯嵌入门板预钻孔内。铰杯区域承担门板重量并提供旋转中心，底座则负责把载荷传递到侧板。两者之间的铰接臂内部布置了弹簧、连杆、销轴和阻尼配合结构。弹簧提供闭合力矩，使门板在接近关闭位置时能够自动吸合；阻尼件则在末段抑制门板撞击，降低噪声并减少长期使用后的松动。机构在全开、半开和全闭位置之间运动时，各连杆并非绕单一固定轴简单旋转，而是通过多组销轴形成受控轨迹，这也是隐藏式铰链与普通明装合页的关键差异。

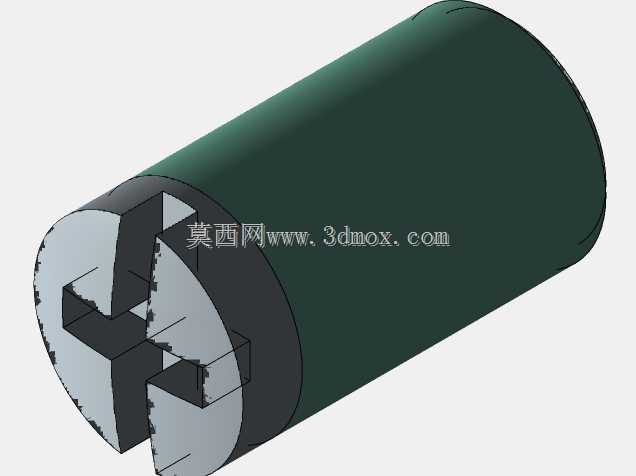

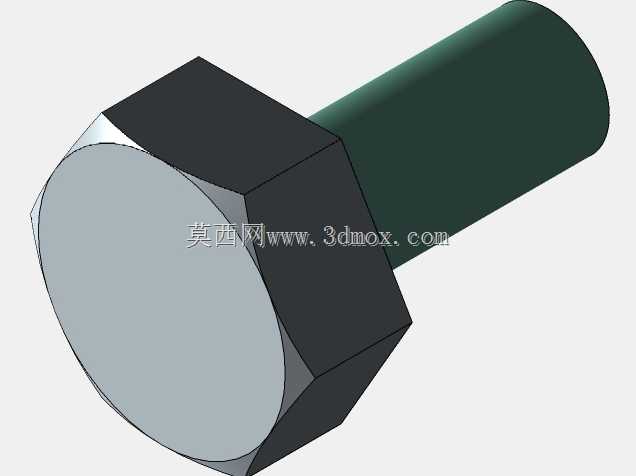

　　设计这类结构时，首先要确认门板厚度、侧板厚度、门边距以及门板重叠量。铰杯孔径和孔深决定门板侧的安装边界，底座螺钉位置决定侧板上的承载区域。若门板较厚或门高较大，单只铰链承受的弯矩会增加，需要按门重和门高配置多只铰链，并控制上下铰链间距。底座上的调节螺钉通常用于补偿安装误差：前后调节影响门板与侧板的贴合程度，左右调节影响门缝均匀性，上下调节则用于校正门板高度。三维建模时不能只做外观曲面，应把铰杯、摇臂、弹簧座、销轴孔、调节螺钉和底座安装孔分别建出，并保留运动间隙。

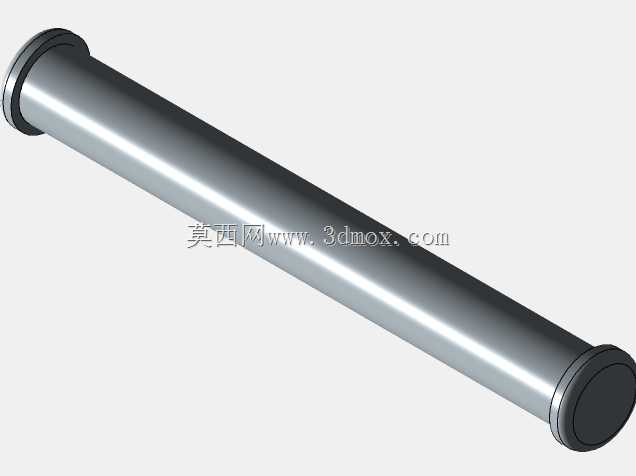

　　机构校核的重点在运动包络和受力路径。门板从关闭状态打开时，铰臂会先让门板略微离开侧板，再继续旋转；如果忽略这一位移，门板侧边可能在开启初期刮擦柜体。销轴与孔之间需要设置合理配合间隙，间隙过小会导致转动卡滞，间隙过大则会引起门板下垂和旷量。弹簧力不宜只按“能关门”选择，力值过大时用户开门手感生硬，关闭末段也可能抵消缓冲效果；力值过小则无法保证门板完全闭合。阻尼段的行程应集中在闭合末段，使门板在大部分开启角度内操作轻快，而在接近柜体时速度明显下降。

　　外形尺寸方面，铰杯直径、铰杯深度、铰臂展开长度和底座高度共同决定适用柜型。模型中底座安装面应与侧板贴合，螺钉孔周围要保留足够材料边距，避免薄板柜体局部压溃。门板侧预钻孔到门边的距离会影响开启轨迹和门缝，孔位偏内可能使门板开启不足，孔位偏外则可能造成闭合干涉。对于量产家具，还要考虑板材公差、封边厚度和铰链批次一致性，因此调节量必须覆盖常见加工误差。

　　在工程应用中，这类铰链适合频繁开合的室内柜门，尤其重视外观、静音和安装效率的场景。维护时主要关注铰接臂是否有异物、螺钉是否松动以及阻尼性能是否衰减。结构设计人员在引用该机构时，应结合门板重量核算铰链数量，按柜体材料选择螺钉长度，并在数字样机中模拟门板全开和全闭位置，确认铰链、门板、侧板及相邻隔板之间没有碰撞。通过完整表达内部连杆、弹簧和安装调节结构，该模型可用于五金件选型校核、柜体结构设计以及柜门运动干涉分析。
