壁挂式金属钣金控制机箱结构设计

　　这套壁挂式金属控制机箱采用钣金折弯成型思路搭建，整体为封闭矩形柜体结构，主要面向车间工位侧装、设备旁就近控制、小型工控主机收纳以及弱电通讯终端防护等场景。在产线布局中，这类柜体常固定在立柱、墙面或设备机架外侧，用来容纳工控板卡、小型电源模块、接线端子排与本地操作元件，避免控制元件直接暴露在粉尘、油污和机械碰撞环境中。

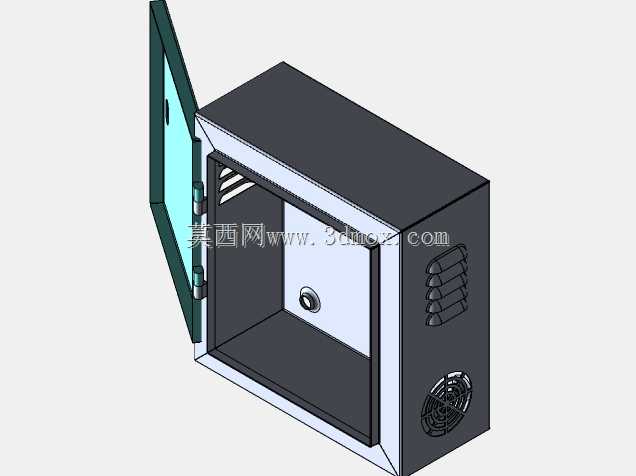

　　从结构组成看，柜体由主箱体、单开检修门、内侧安装背板、侧边通风组件和底部散热风扇构成。门板通过侧边铰链与箱体连接，开启后可完全露出内部安装空间，便于后期布线、元件更换和日常点检；门板内侧设置锁具安装位，闭合后能够限制非授权人员随意开启，满足现场设备管理的基本防护要求。箱体内部预留平整安装背板，板上可按电气布局开孔固定导轨、端子、开关电源或小型控制器，背板与柜体之间保留走线间隙，方便线束沿侧边整理并通过扎带固定。

　　散热设计在模型中体现得比较明确。柜体一侧布置多组成型通风槽，通风口采用百叶式结构，既保证空气进入，又能减少竖直滴落液体和大颗粒异物直接落入箱内；下部设置轴流风扇安装位，风扇嵌入箱体侧板，形成从通风槽进风、风扇排风的气流路径。对于发热不大的通讯模块或控制单元，可仅依靠自然通风；当箱内安装电源、驱动器等发热元件时，则可在风扇位加装风机，提高持续运行时的热稳定性。

　　外形边界以紧凑壁挂为原则，箱体深度控制在适合墙装和机架侧装的范围内，不会过多占用操作通道。柜体背部可作为主要承靠面，安装时通过背部开孔或焊接固定件与墙面、型材立柱连接；底部和侧边应预留进出线孔位，实际工程中可根据电缆数量配置防水接头、护线圈或格兰头。门板开启方向需要结合现场维护空间确认，若左侧存在管线或设备干涉，可在详细设计阶段调整铰链位置，改为反向开门。

　　钣金件设计重点集中在折弯工艺、焊接拼缝和边部处理上。箱体主板通过折弯形成侧壁与安装基准，转角处采用焊接或折边咬合方式提高刚性；门板边缘建议增加折边或加强筋，以减薄板材使用条件下的变形量。柜门与箱体之间预留均匀间隙，既保证开关顺畅，也为密封条安装留出空间。若应用在多尘、潮湿或有切削液飞溅的区域，可在门内周增加发泡密封条，并对通风口增加滤网，使防护能力由普通室内柜体提升到更严格的防尘防溅水平。

　　安装校核时，需要同时关注墙体承载、柜体自重和内部元件重量。壁挂点位不应只固定在薄装饰板上，应通过膨胀螺栓连接到实体墙，或利用螺栓压板固定在型钢框架上。箱内元件尽量靠近背板中心布置，重件不建议悬装在门板上；风扇、滤波器等振动件应使用减振垫或独立支架，避免长期运行引起钣金共振。线缆进入柜体后设置弯曲半径，门板活动区域不得布置硬拉导线，防止反复开门造成线束疲劳。

　　三维建模过程中，钣金件应区分折弯线、焊接边和装配间隙，铰链、锁具、风扇等外购件按实际选型尺寸建立或简化装配，以便检查开门干涉、风扇维护空间和端子接线距离。该结构可作为小型个人电脑房、工控机柜、通讯防护箱和设备控制箱的基础方案，后续根据内部元件高度、接口数量和现场防护等级调整开孔、密封与散热配置。
