娱乐场地竞技卡丁车整车结构设计

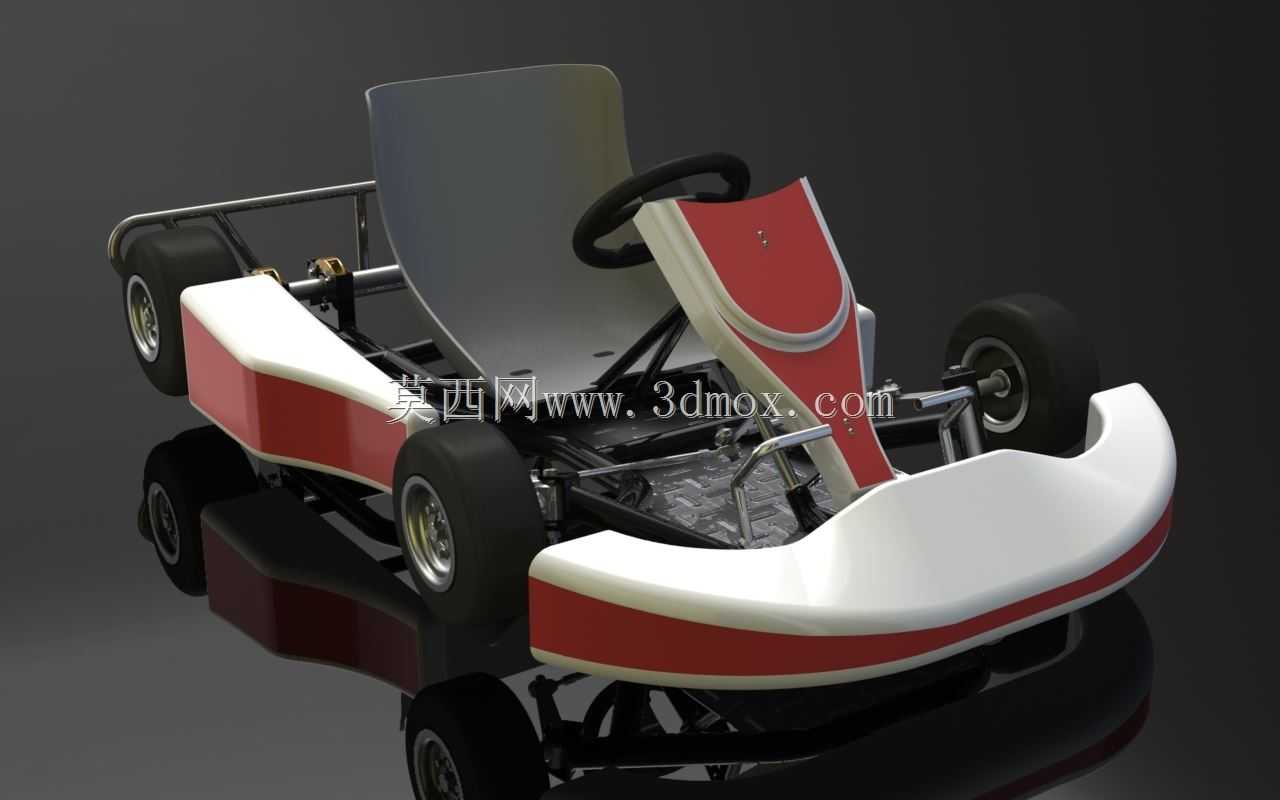

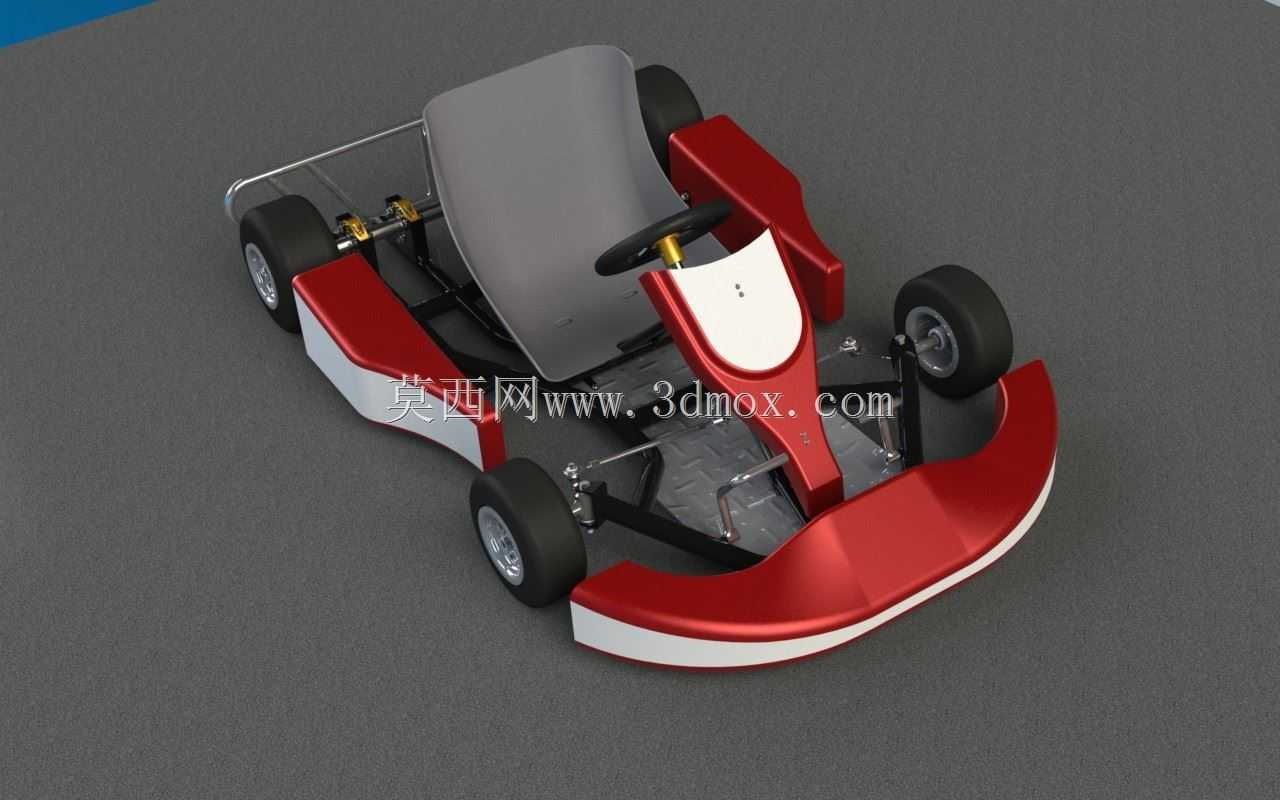

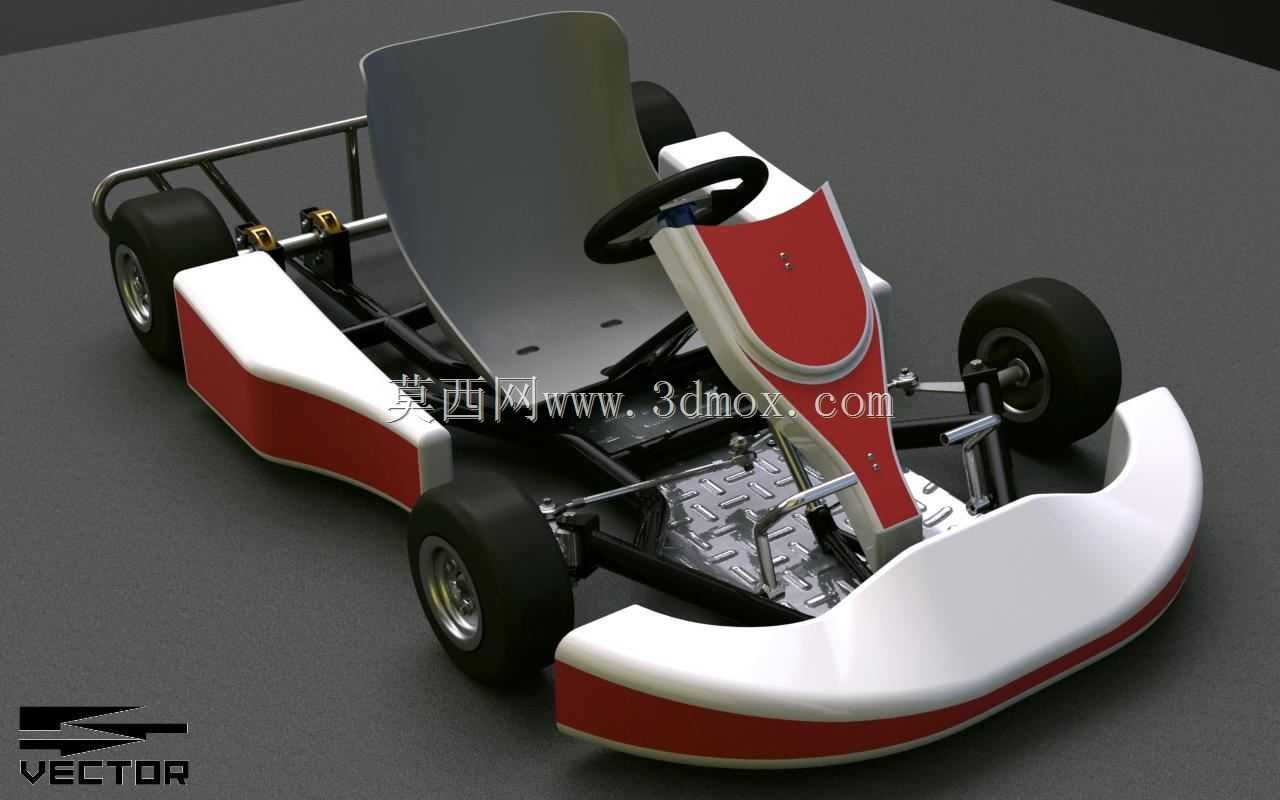

　　该模型围绕场地娱乐型卡丁车的整车结构展开，主体由钢管车架、前后轮轴、转向机构、座椅、方向盘、防护外罩、轮毂轮胎及底部防撞构件组成，适合用于休闲游乐场所、小型赛道体验区、商业综合体室内赛车项目以及车辆结构教学演示。与道路车辆不同，卡丁车不追求复杂悬架和高速巡航能力，而强调低重心、短轴距、直接转向反馈和维护便利性，因此在结构布置上尽量减少多余传动环节，使驾驶员能够清晰感知车辆姿态变化。

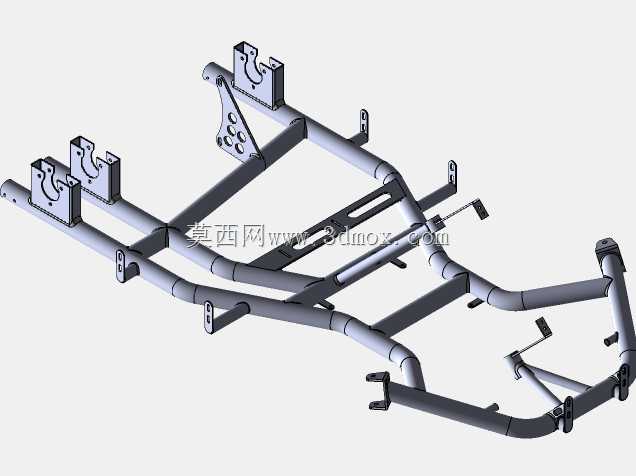

　　从实际用途看，这类车辆主要服务于短时竞速、亲子娱乐、驾驶培训和团体活动场景。车辆运行速度通常受控，场地边界会配合轮胎墙、护栏和缓冲设施使用，因此整车设计需要兼顾轻量化、抗冲击和易检修。模型中车架采用外露管式空间结构，管件在底盘区域形成连续承载路径，前部承受转向和碰撞载荷，中部承担驾驶员体重与座椅载荷，后部连接动力、轮轴和张紧部件。这样的布置能够让冲击载荷沿管材分散传递，避免局部板件因反复受力而开裂。

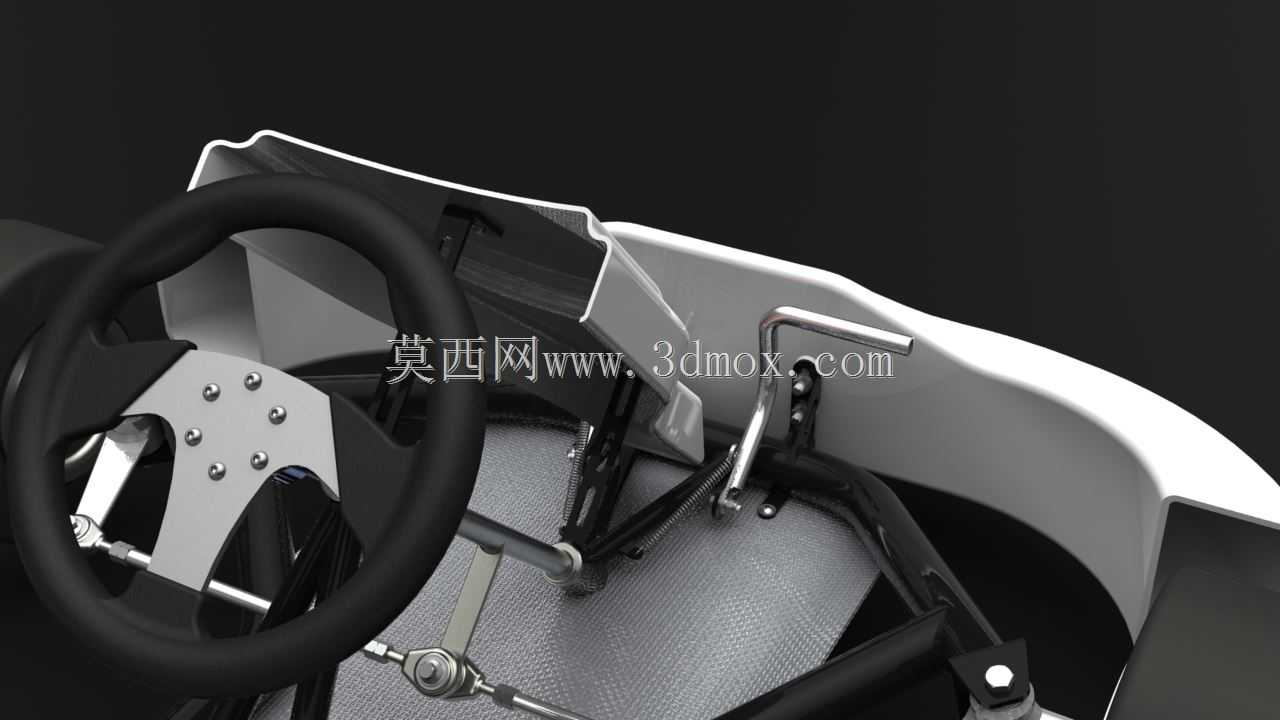

　　建模时可先从底盘基准面入手，确定前后轮距、轴距和驾驶员乘坐中心线。卡丁车的坐姿较低，座椅位置靠近车辆重心区域，方向盘立柱向前倾斜，转向轴通过万向连接或直连方式与转向拉杆衔接。模型中方向盘位于座舱前部，转向柱向下延伸至前轴附近，左右拉杆分别控制转向节，转动时两侧车轮按照梯形机构关系产生不同转角。该结构件数量少、传动路径短，适合在三维环境中检查转向干涉、拉杆行程和极限转角。

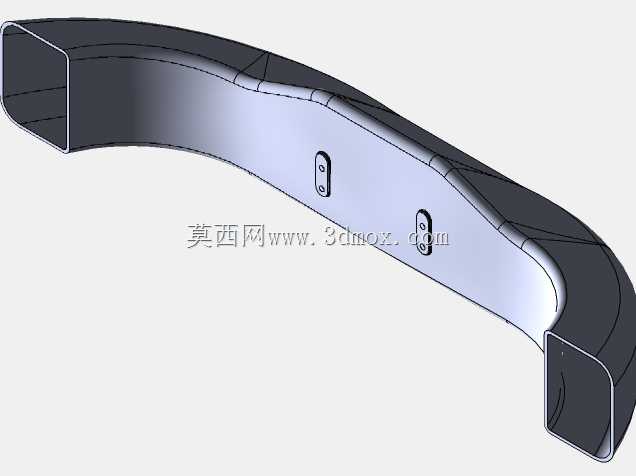

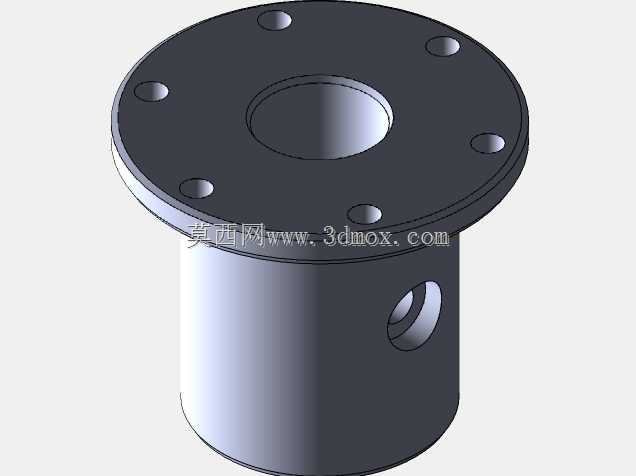

　　前轮部分采用短轴与转向节组合，轮毂通过轴承绕立轴旋转，转向节同时承受纵向、侧向和垂向载荷。由于娱乐卡丁车通常不设置独立悬架，前轮定位更多依靠车架刚度、轴座角度和轮毂安装精度来保证。前束、外倾和后倾参数会直接影响直线稳定性与弯道响应，设计时需要在转向轻便性和轮胎磨损之间取得平衡。模型中前轮外侧留有防护空间，前护板和鼻锥构件能够在轻微碰撞时先接触障碍物，降低转向节直接受损的概率。

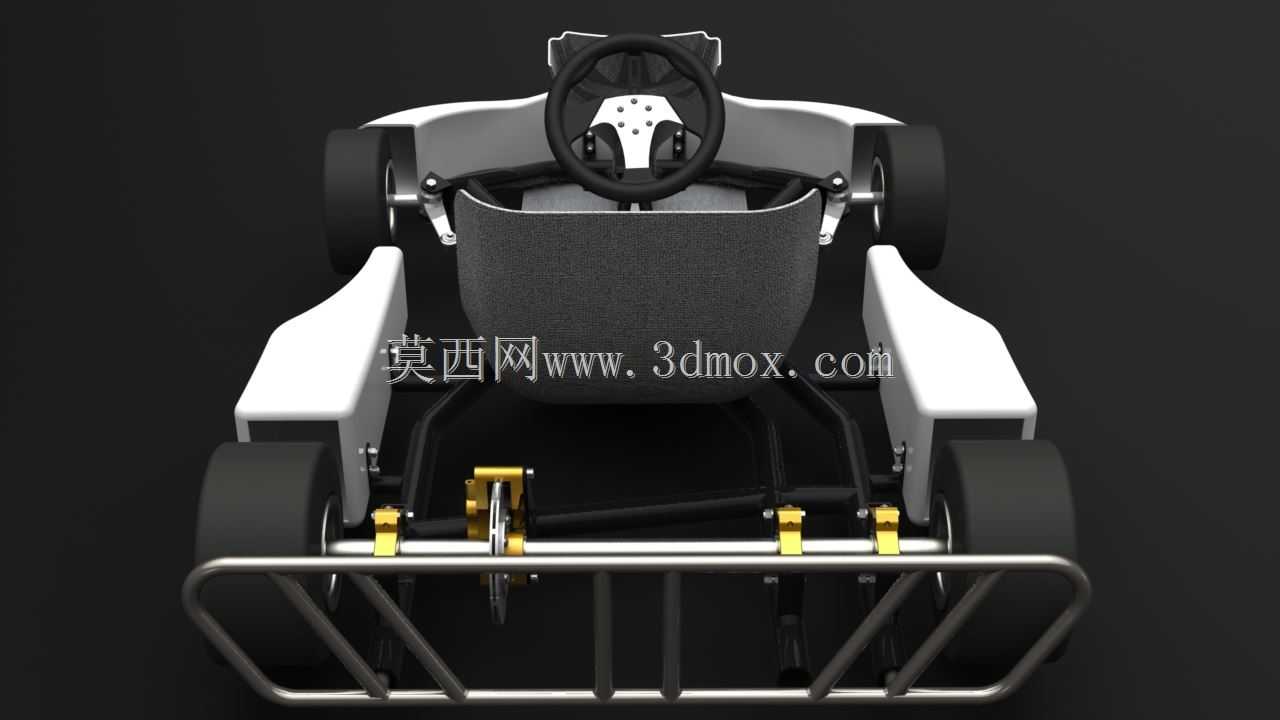

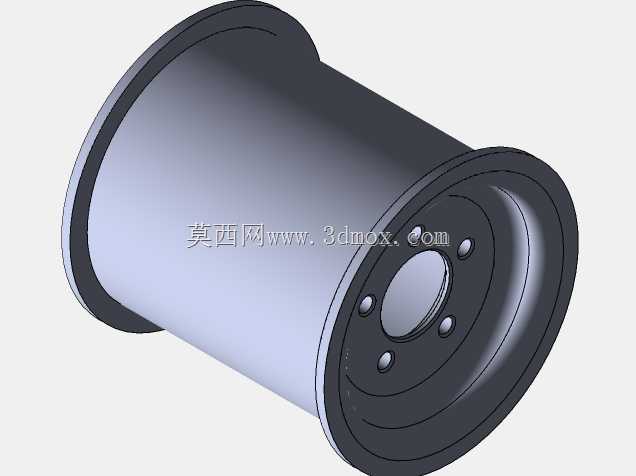

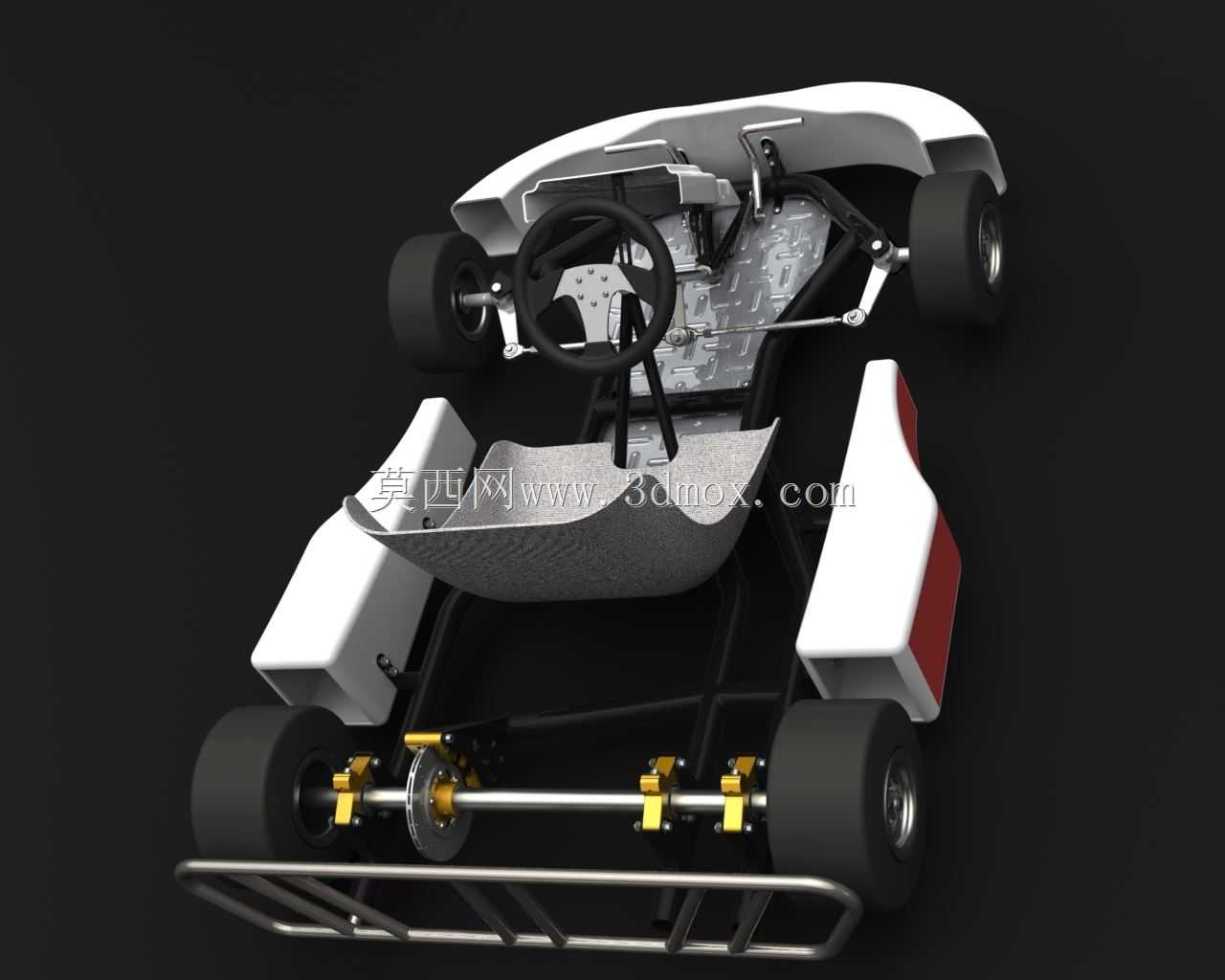

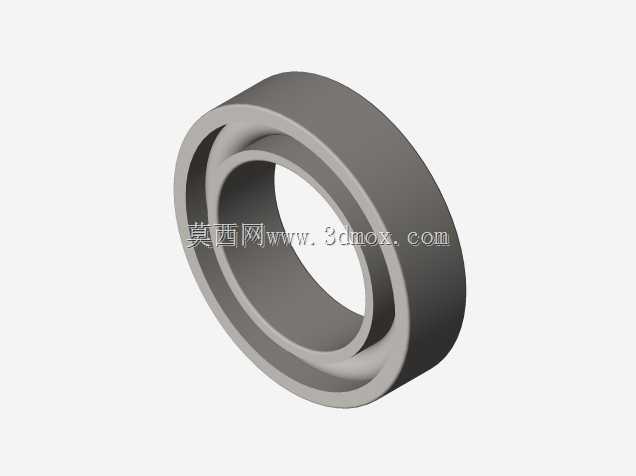

　　后轮承担驱动和主要制动载荷，轴系横贯车体后部，两侧轮毂通过键、销或锁紧件与后轮轴连接。轴座固定在车架后段，轴承位置应尽量靠近轮毂，以减小悬臂长度和弯曲应力。模型中后轴附近可见金色张紧或固定组件，这类构件常用于链条张紧、轴承座调节或轮毂限位。实际布置时，需要保证动力输出中心、链轮平面和后轮轴中心线平行，否则链条在运行中会出现偏磨、跳齿和噪声增大。

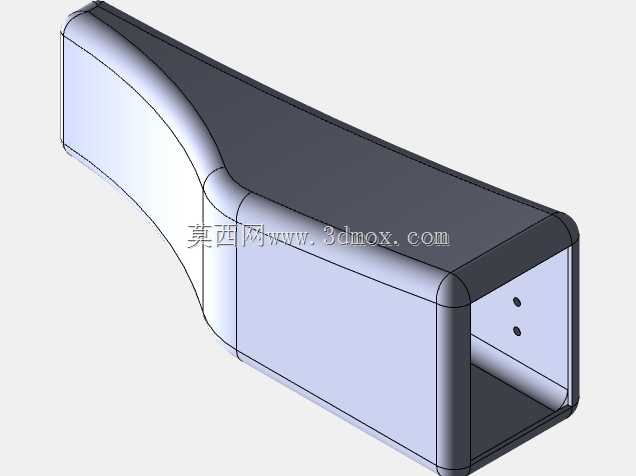

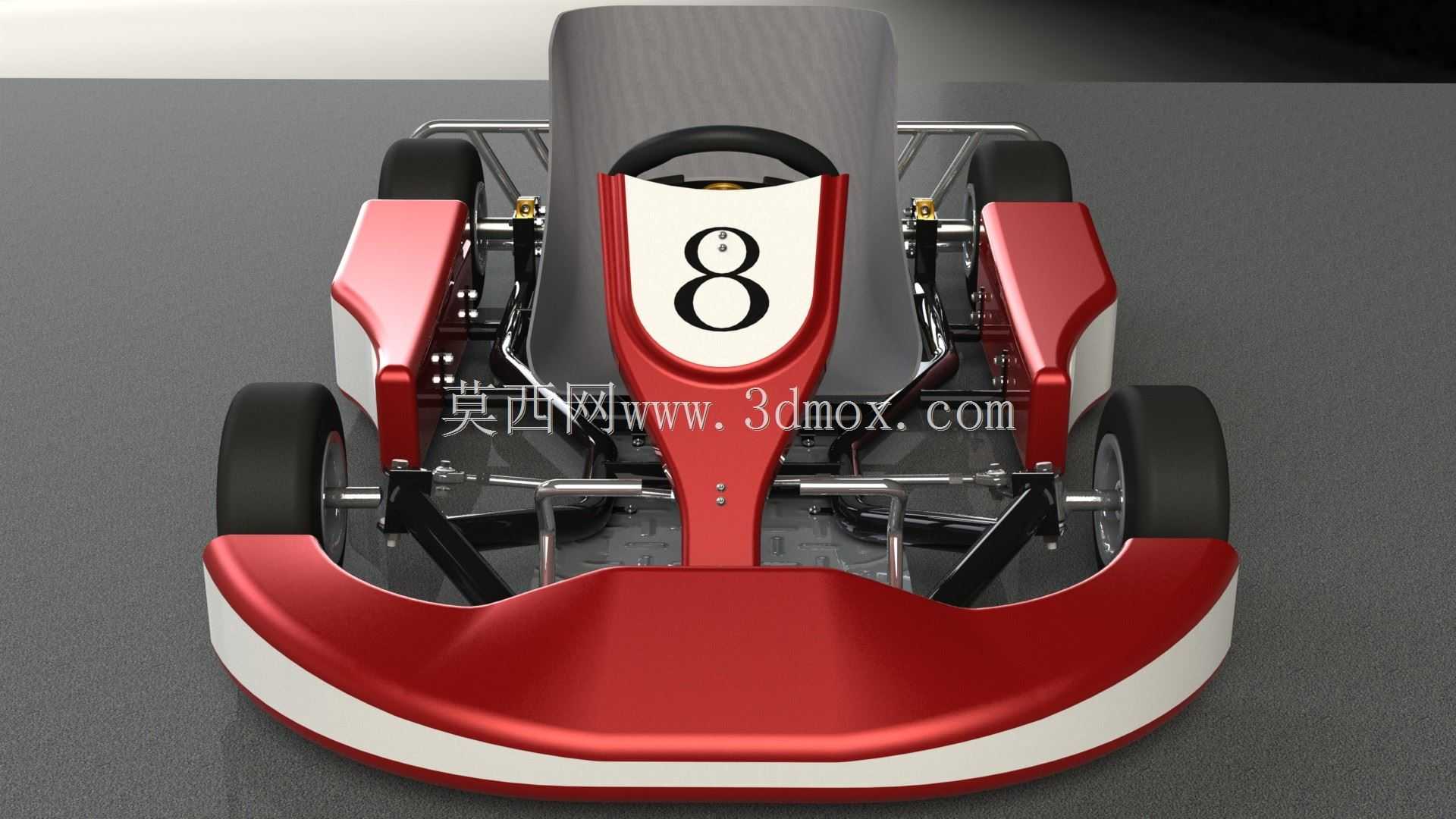

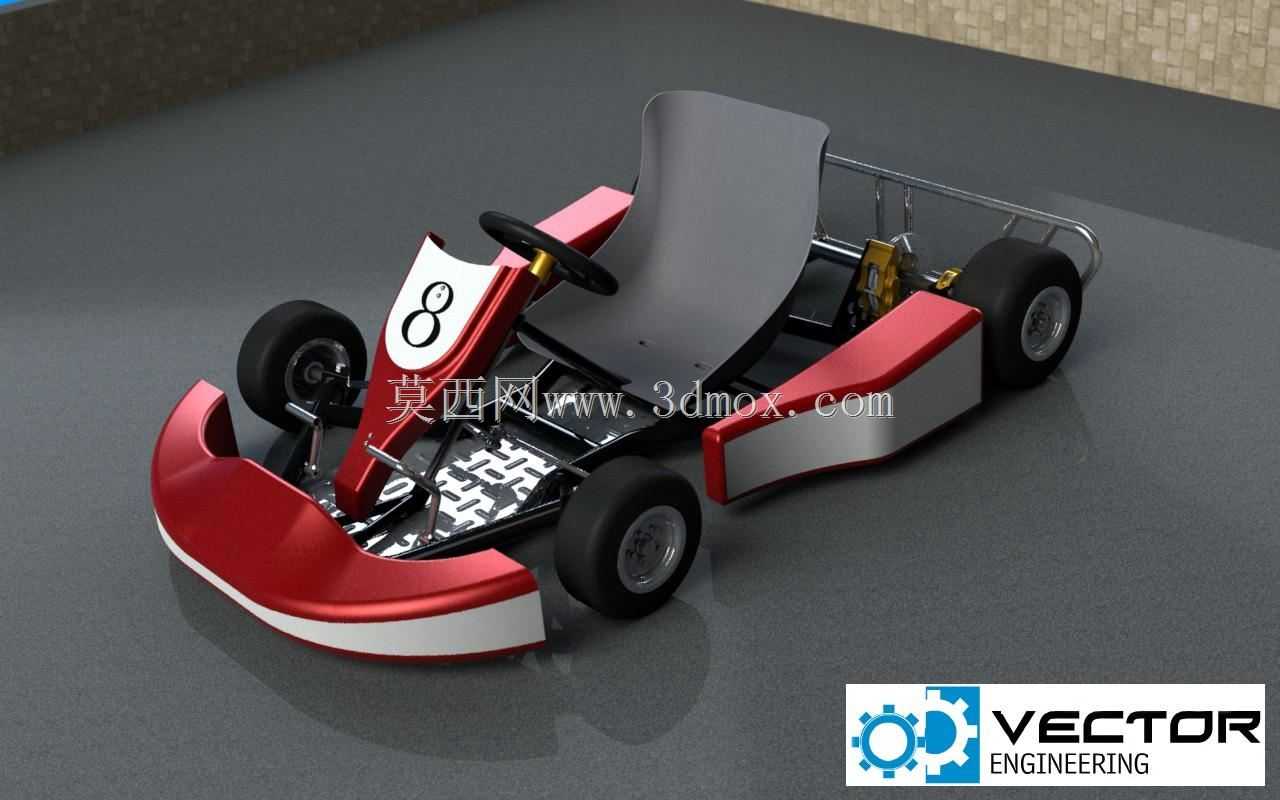

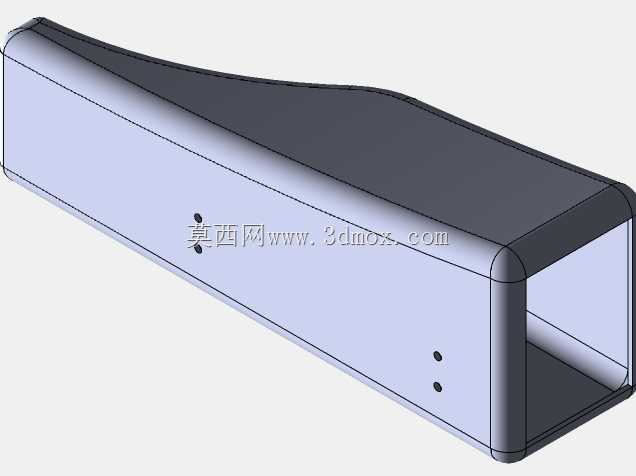

　　车身外罩采用分体式覆盖件，前部、侧部和后部护板围绕车架安装，既形成卡丁车识别外观，也能减少衣物、鞋带等异物卷入运动部件的风险。侧箱区域兼具防护和装饰作用，模型中红白配色覆盖件位于车轮内侧与驾驶员两侧，能够在侧向接触时提供一定缓冲。覆盖件与车架之间应保留安装孔位和搭接边界，避免在转向、轮胎跳动或维修拆装时发生摩擦。对于场地运营车辆，外板还需要考虑快速更换，常见方式是使用螺栓、卡扣或橡胶减震垫固定。

　　座舱设计以单人驾驶为核心，座椅为盆式结构，底部和靠背贴合车架承托区，能够限制驾驶员在加减速和转弯时的位移。方向盘高度、座椅前后位置和踏板区域需要根据人体尺度协调，保证不同身高使用者都能保持稳定坐姿。由于卡丁车离地间隙较小，驾驶员重心接近车轴平面，车辆侧倾主要由轮胎变形和车架弹性提供，因此座椅与车架的连接刚度十分关键。若座椅固定点过弱，紧急变向时会产生迟滞感，影响操控准确性。

　　底部前方设置管状防撞架，横向管件突出于车头下缘，可在低速接触赛道护栏时先发生变形或滑移，保护前轮和转向机构。该构件在建模中需要明确与主车架的连接节点，不能只作为外观件摆放。防撞架的高度应与场地护栏、轮胎墙的接触范围相匹配，过低容易钻入缓冲物，过高则可能把冲击直接传递到座舱前部。侧边防擦条和轮轴附近也应保留维修空间，便于更换轴承、链轮、链条和轮毂紧固件。

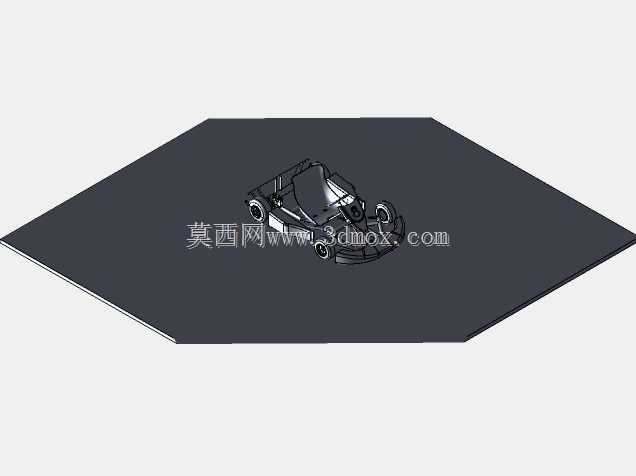

　　尺寸边界方面，卡丁车整体轮廓紧凑，车轮位于四角，前后悬较短，转弯半径主要由轴距、车轮最大转角和轮胎宽度决定。布置轮胎时要校核满舵状态下胎面与护板、转向节、拉杆之间的间隙，尤其在轮胎受侧向力变形后，仍应保留安全距离。后轮与侧罩、座椅侧缘之间也需留出拆装空间，方便运营人员在不拆解大量覆盖件的情况下完成日常检查。

　　从结构设计思路看，该模型重点体现了卡丁车“简单、直接、可维护”的工程特征。车架管件承担主要载荷，覆盖件负责防护与外观，转向系统采用短路径传递，后轮轴集中输出动力，座舱围绕低重心驾驶姿态布置。三维建模时可将整车拆分为车架总成、前转向总成、后轮轴总成、座椅座舱总成、覆盖件总成和防撞件总成，分别检查装配关系、运动间隙和安装顺序。对于教学或方案评审场景，该模型能够直观展示小型场地车辆从承载结构到操纵机构的完整布局，也可作为后续进行强度校核、钣金外罩设计、零部件选型和维护工艺规划的基础。
