该接口板属于视觉采集端与精密分度执行端之间的过渡连接件,主要用于将摄像头本体可靠固定到Hirth联轴器组件上,使镜头光轴、安装基准面和分度回转中心之间保持稳定的相对位置。在视觉检测、光学对位、小型测量工位以及需要频繁转位取景的设备中,摄像头不能仅依靠支架单点夹持,否则在振动、温度变化或重复拆装后容易出现光轴偏移。该件通过长条形基体承载多个安装接口,并在端部形成与联轴器配合的连接端面,能够把摄像头的定位约束、紧固件受力和装配基准集中在同一刚性结构上。
从实际使用场景看,这类板件常布置在紧凑的视觉模块内部,一侧承担摄像头或相关光学元件的排布,另一侧与Hirth联轴器的端面定位结构相接。Hirth联轴器本身具有端齿啮合、重复定位精度高、刚性好的特点,但摄像头外壳往往不具备与其直接匹配的安装面,因此需要接口板完成基准转换。板件上方连续设置的多个圆孔可用于容纳、穿设或固定不同的光学与紧固元件,端部法兰状区域则布置大小不同的孔位,以适应联轴器连接、销钉定位和螺钉锁紧的组合需求。

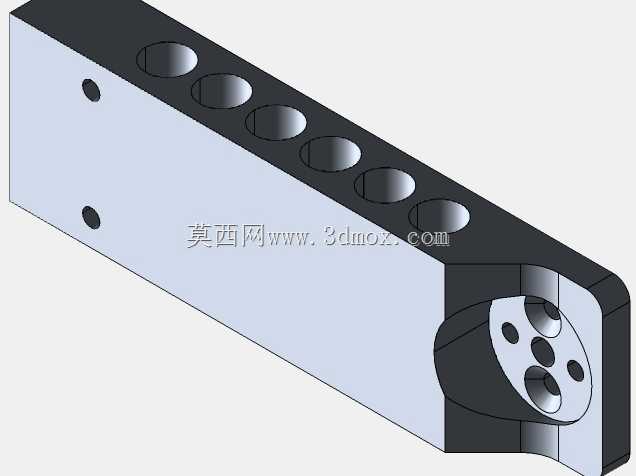

结构设计上,基体采用狭长矩形块形式,有利于在有限空间内沿直线布置多个通道孔。板体厚度方向保留了足够的实体材料,使孔壁周围具备稳定支撑,避免薄壁在螺钉预紧后产生局部变形。顶面大孔按等距或近似等距方式排列,孔口形成清晰的沉孔边界,既可以作为元件装入时的轴向限位,也能提高孔位区域的接触面积。侧面两个小孔可作为侧向固定、防转或辅助定位使用,当端部连接承受轻微扭转时,侧向约束能够降低单一端面摩擦锁紧带来的滑移风险。
端部连接区是该件的功能核心。模型在一端设置了近似圆形的配合面,并在该区域分布多个不同直径的孔,其中较大孔可用于避让联轴器突出结构或通过中心紧固件,周围小孔则承担定位销与连接螺钉的作用。孔位并非简单均布,而是围绕实际装配关系进行布置,这说明设计时兼顾了联轴器端面结构、紧固件操作空间以及摄像头轴线位置。圆形配合面与长方基体之间通过实体过渡连接,受力路径从端部螺钉孔延伸至板体主体,再分散到上方各安装孔,减少了悬臂连接处的应力集中。
在尺寸与安装边界方面,该件适合空间狭长、端部需要与回转分度件对接的模块。板体长度方向决定了多个孔位的排布跨度,设计时需确认最外侧孔与设备外壳、线缆接头和调节机构之间的间隙;宽度方向则受摄像头排布间距和联轴器外径共同约束,过宽会增加占用空间,过窄会削弱孔间壁厚。厚度需要满足沉孔深度、螺钉啮合长度和端面配合刚性的要求,尤其在端部圆形连接区,不能为了减重而过度削减实体,否则端齿锁紧时可能产生微小俯仰误差。
装配思路通常先以接口板端部配合面贴合Hirth联轴器基准面,通过定位销确定周向角度,再装入紧固件完成刚性连接。随后将摄像头或相关光学元件沿板体上的孔位安装,并利用侧面小孔进行辅助锁紧或角度防转。由于Hirth联轴器在重复啮合后可恢复较高的分度位置,接口板的关键任务是保证摄像头相对于板体基准不发生二次位移。因此,各孔位之间的同轴度、端面与板体侧面的垂直度、定位销孔与连接孔的位置度,都会直接影响取景中心的重复性。
从建模角度看,该零件以实体块为基础,先建立长条形主体和端部连接轮廓,再按装配关系切除多组孔特征。大直径通道孔、端部异形孔群和侧面小孔应分别保留清晰的特征层级,便于后续根据摄像头规格调整孔径、孔距和沉孔深度。加工时可选用铝合金或钢材,铝件适合轻量化视觉模块,钢件则适合高刚性、频繁锁紧的场合。端面配合区域需要保证平面度,孔口边缘应去除毛刺,避免杂质影响Hirth联轴器端齿贴合。整体结构没有复杂曲面,工艺性较好,但孔位密集,加工中应重点控制孔间距和端部孔群的位置精度。
