创意双盘计时腕表外观结构设计

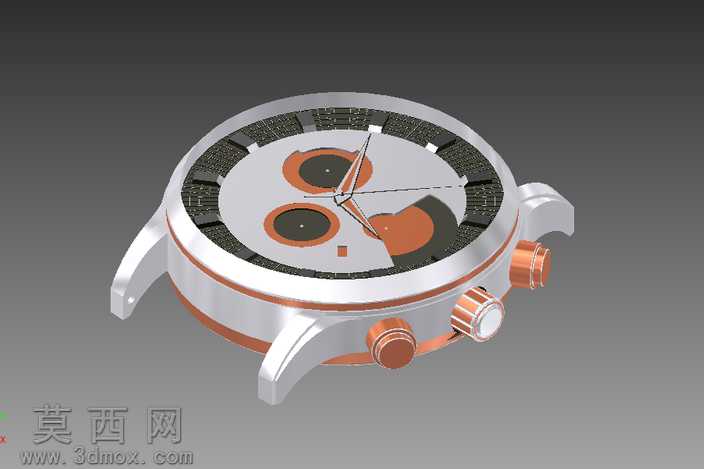

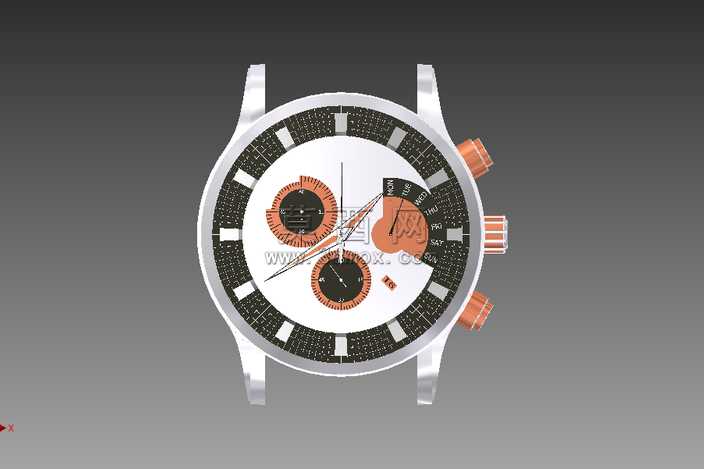

本作品为创意双盘计时腕表的三维建模设计成果，整体建模过程依托三维参数化设计软件完成，从腕表的核心结构拆分入手，将整体模型划分为表壳主体、表圈组件、表盘功能区、表冠与计时按键、表耳连接结构五个独立建模模块，各模块之间通过参数化约束实现精准装配，保证各部件的配合公差符合腕表常规设计规范。建模过程中首先完成表壳的基础曲面构建，采用旋转、扫掠等命令生成表壳的圆润外轮廓，表壳侧边做了分层倒角处理，模拟金属表壳的抛光侧边与拉丝中圈的层次区分，表耳部分采用一体化流畅曲面设计，与表壳主体自然过渡，预留的表耳孔位尺寸适配常规皮质或金属表带的连接轴规格。表盘区域的建模重点突出双副盘的创意布局，两个圆形计时副盘采用下沉式结构设计，与主表盘形成0.8mm的高度差，主表盘刻度环采用分段式栅格结构，模拟夜光刻度的填充槽结构，指针部分分别建模时针、分针、秒针与计时指针，各指针的轴孔位置与表盘中心轴完全同轴，保证转动结构的合理性。表侧的三个操控部件分别为两个计时按键与一个表冠，按键表面做了防滑滚花纹理建模，表冠部分做了双层防滑齿结构，还原实体腕表的操控触感细节。材质渲染阶段，表壳主体采用亮面抛光金属材质，表圈与按键、表冠部分采用玫瑰金金属材质，与银色表壳形成撞色视觉效果，表盘基底采用哑光银白金属质感，副盘区域采用深灰哑光材质形成视觉区分，指针采用抛光亮银材质，边缘做了细微倒角处理模拟真实指针的反光效果。整体设计思路偏向休闲运动风格的创意腕表，在保留传统计时腕表核心结构特征的基础上，对表盘布局做了个性化调整，双副盘的不对称排布打破常规腕表的对称设计，更具视觉辨识度，各部件的建模精度满足后续3D打印手板制作或者结构开模的参考需求，整体模型的装配关系完整，无结构干涉问题，曲面过渡顺滑无破面，能够完整呈现创意腕表的外观设计与基础结构特征。
