便携式摩托车轮胎拆装专用工具

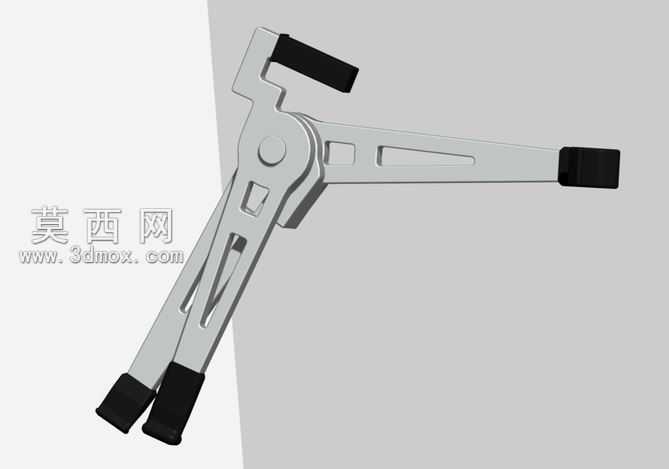

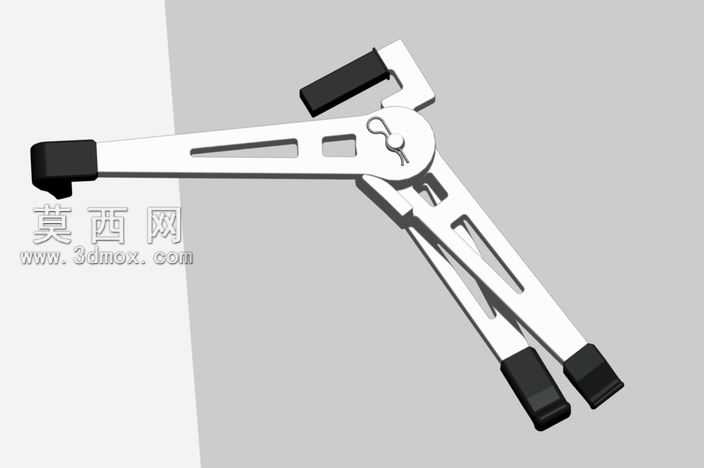

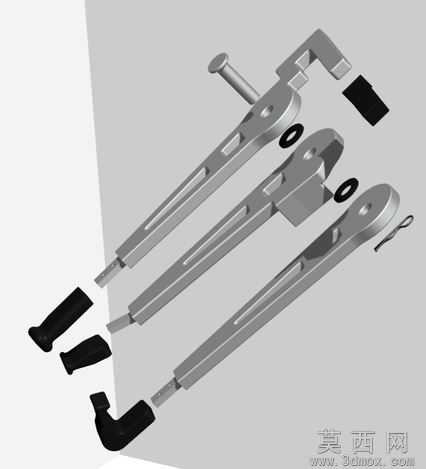

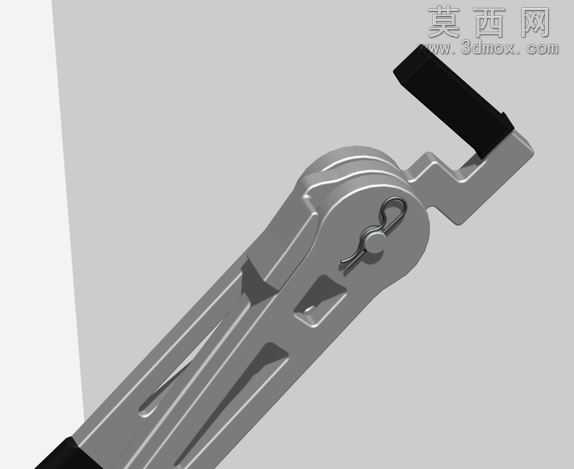

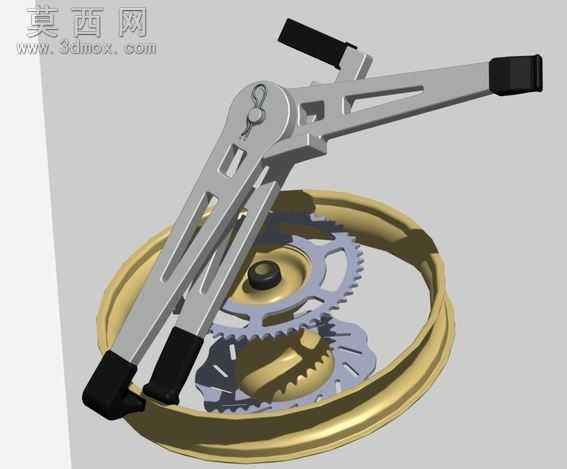

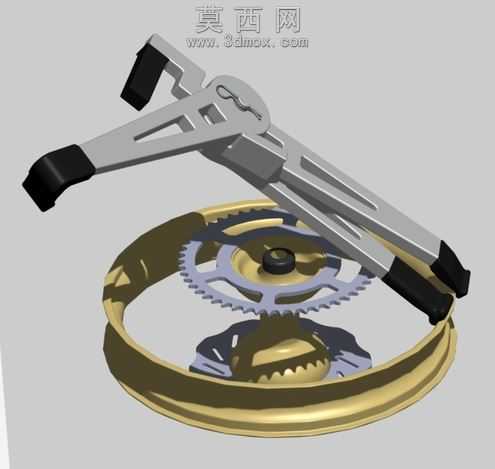

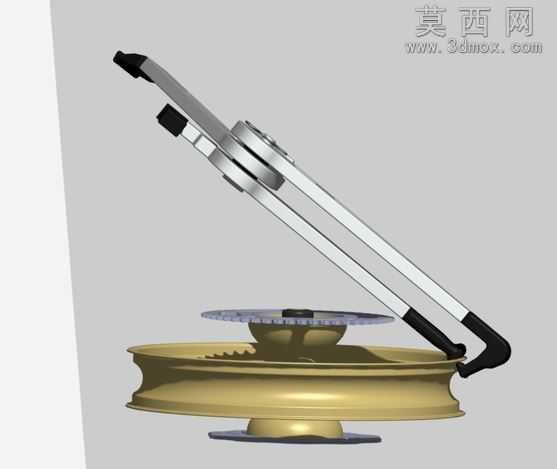

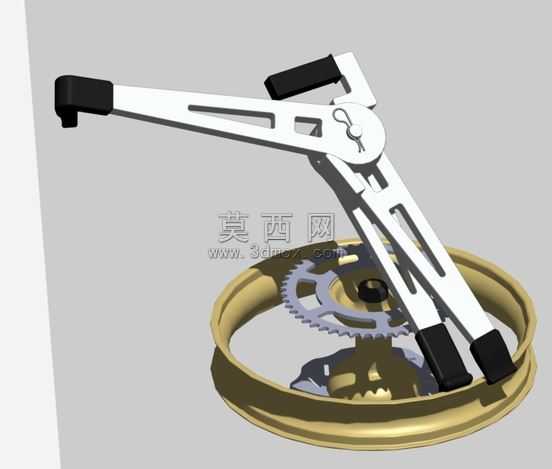

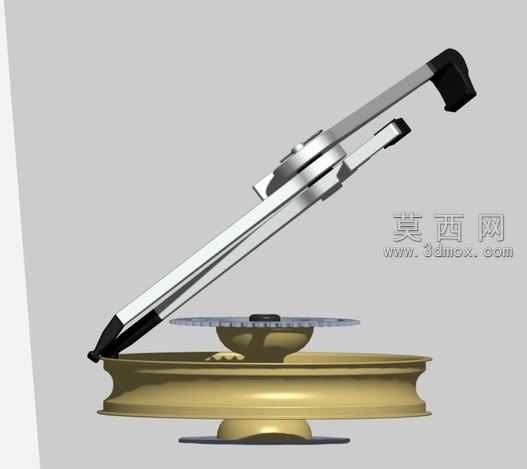

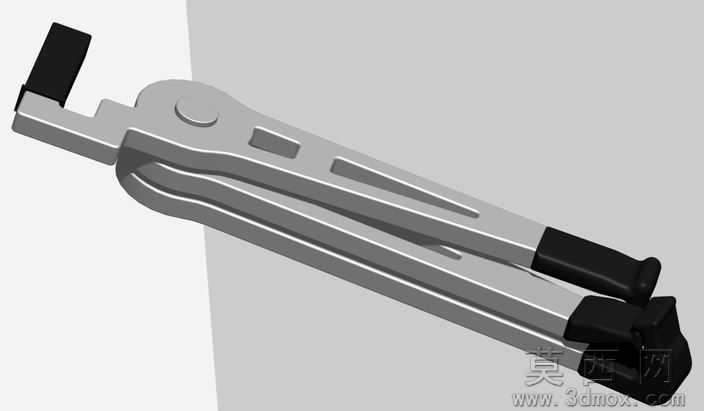

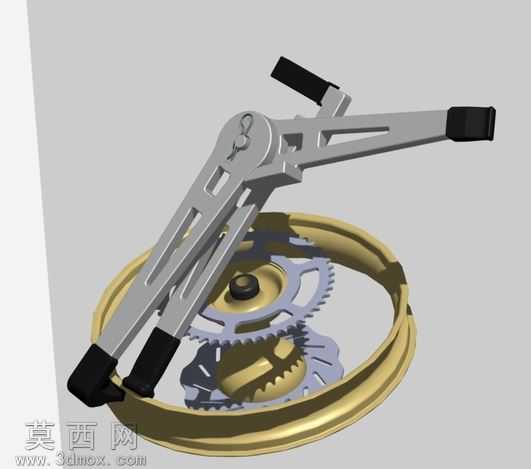

本作品为摩托车轮胎拆装专用手动工具的三维建模设计，整体采用对称式杠杆夹持结构，在三维建模过程中优先完成核心铰接转轴的参数化搭建，以转轴为基准定位两侧对称的支撑臂结构，支撑臂采用镂空式轻量化设计，在保证结构刚性的前提下大幅降低工具整体重量，适配便携使用的需求。建模阶段对支撑臂末端的橡胶垫块做了单独的材质分区设计，垫块采用高摩擦防滑橡胶材质，主体支撑臂采用高强度铝合金材质，铰接部位的锁紧旋钮采用不锈钢材质，不同材质的表面粗糙度、反光属性在渲染阶段做了区分处理，铝合金主体做了哑光金属氧化质感，橡胶垫块做了磨砂漫反射质感，锁紧旋钮做了亮面金属抛光质感，整体渲染效果清晰呈现不同部件的材质差异。结构设计上取消了传统轮胎拆装工具所需的中央轴结构，改为支撑腿与橡胶垫块直接接触轮胎轮辋的受力模式，通过大传动比的杠杆结构放大操作力矩，使用者只需施加较小的手部作用力即可完成轮胎与轮辋的分离作业。设计过程中针对摩托车轮胎的常规尺寸做了适配性调整，支撑臂的开合角度范围覆盖常见摩托车轮辋直径，铰接部位的锁紧结构可在作业过程中固定支撑臂开合角度，避免作业过程中结构松脱。工具整体结构紧凑，无多余突出部件，可直接放入摩托车随车工具包内携带，使用时无需额外辅助固定装置，将支撑臂摆至180度角度即可获得足够长的杠杆力臂，单独从轮辋上剥离轮胎，随后将支撑腿抵靠在轮辋边缘，通过手臂施加压力逐步移动支撑臂即可沿轮辋周向完成整圈轮胎的拆装作业，整体操作流程简单，无需专业维修经验即可快速上手。建模过程中对所有活动部件做了运动干涉检查，确保支撑臂在全角度开合过程中无结构碰撞，铰接部位的配合间隙预留了实际生产所需的装配公差，保证实物制作后活动部件运转顺畅。
