欧标托盘底座木质运输防护框架结构

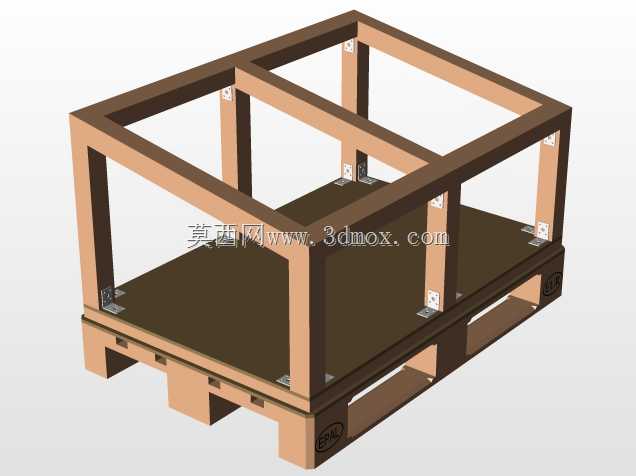

　　该结构以标准欧标木质托盘为承载底座，在托盘上表面通过L型金属角件固定竖向木质方管立柱，立柱顶端通过同规格横向木方围合形成顶部矩形边框，中部增设一道横向分隔木方将上部框架空间划分为两个独立的装载区域，整体形成带底部承载、四周及顶部防护的开放式周转装载架。从实际应用场景来看，这类结构多用于生产车间工序间的工件周转、仓储环节的散件堆垛防护、干线物流运输过程中的易磕碰货品固定，相比全封闭木箱，开放式框架结构既能够对内部装载的货品形成侧向与顶部的防碰撞防护，避免堆垛时上层货品直接压损内部装载物，同时也方便作业人员从侧面观察内部货品状态，配合叉车作业时可从四个方向进叉，适配常规手动液压叉车、平衡重式叉车的作业需求，无需额外调整进叉方向，

　　提升仓储装卸的作业效率。设计过程中优先考虑了结构的复用性，所有木质构件均采用常规工程用松木方料，截面尺寸统一，金属角件为标准冲压镀锌件，无需定制特殊异形件，当局部构件出现磕碰损坏时可快速替换同规格备件，无需整体报废，降低长期周转使用的维护成本。框架的竖向立柱与底部托盘的连接点全部设置在托盘的加强墩位上方，避免连接螺钉穿透托盘面板后影响托盘的结构强度，同时所有连接角件均采用沉头螺钉固定，螺钉头部完全沉入角件沉孔内，不会突出构件表面刮伤内部装载的货品或是作业人员。从安装边界来看，底部托盘采用标准欧标1200mm×800mm规格，托盘自身高度为145mm，上部框架的竖向立柱高度根据常规周转货品的堆叠高度设置为600mm，

　　整体总高度控制在750mm以内，满足标准集装箱、货运车辆的内部堆垛层高要求，堆垛时上层框架的底部托盘可直接卡入下层框架的顶部边框内，避免多层堆垛时出现滑移倾覆的问题。框架的横向分隔木方设置在整体长度方向的中线位置，将上部空间划分为两个600mm×800mm的独立装载区，可同时装载两批不同品类的工件，避免混装导致的分拣差错，同时分隔木方也作为顶部边框的加强筋，提升顶部框架的抗侧向冲击能力，当框架受到侧面的外力碰撞时，分隔木方可将冲击力分散到两侧的立柱上，避免单根立柱受力过大出现断裂。在实际使用中，这类框架可配合缠绕膜、打包带对内部货品进行二次固定，开放式的框架结构不会阻挡缠绕膜的包覆，打包带可直接穿过托盘底部的进叉间隙与顶部框架绑定，

　　固定操作相比封闭木箱更加便捷。结构的所有木质构件边缘均做了倒角处理，去除木材裁切后的尖锐毛边，避免作业过程中出现划伤风险，金属角件的边缘也做了钝化处理，无尖锐冲压毛边。从受力角度分析，底部托盘承担主要的竖向载荷，上部框架主要承担侧向防护与堆垛时的上层载荷传递，竖向立柱的截面尺寸经过受力校核，单根立柱可承受不低于500kg的竖向压力，四层堆垛时整体结构不会出现压溃变形，满足常规工业货品周转的载荷要求。框架未设置侧封板，一方面是为了降低自身重量，空架回收时可嵌套堆叠，减少空架存储占用的仓储空间，另一方面也方便内部货品的通风，对于需要防潮通风的工业工件，开放式结构可避免内部积潮导致的工件锈蚀问题。
