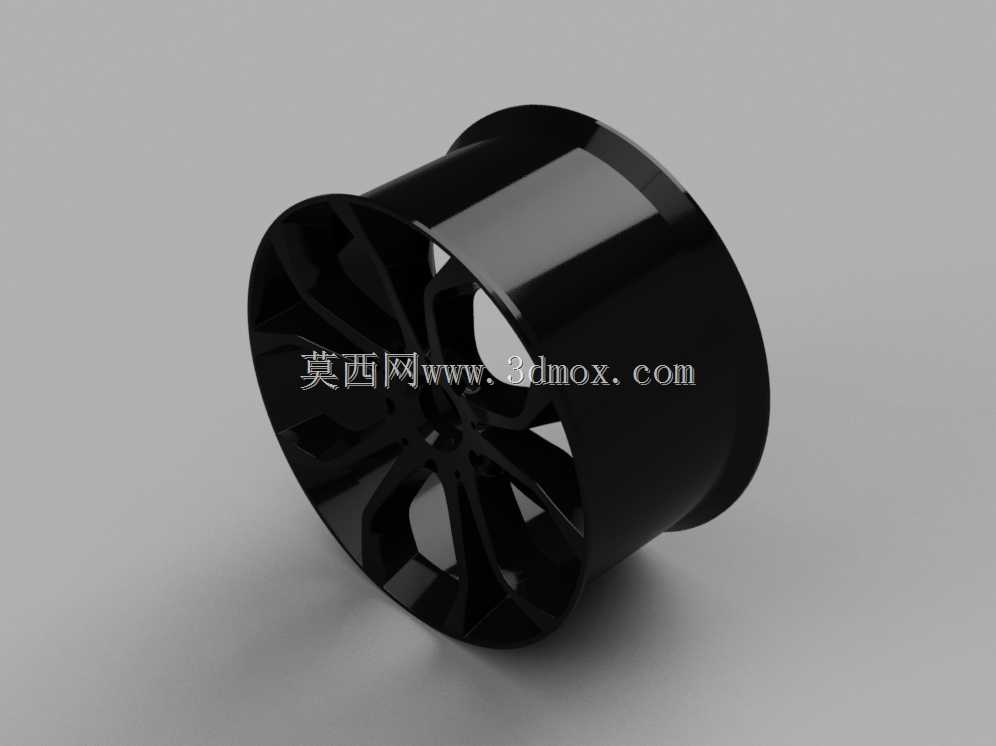

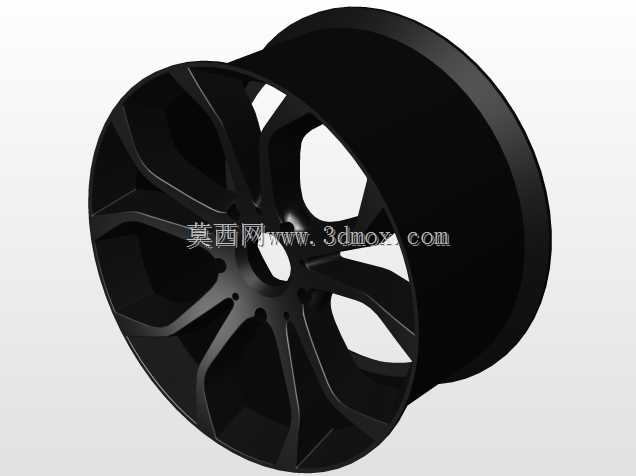

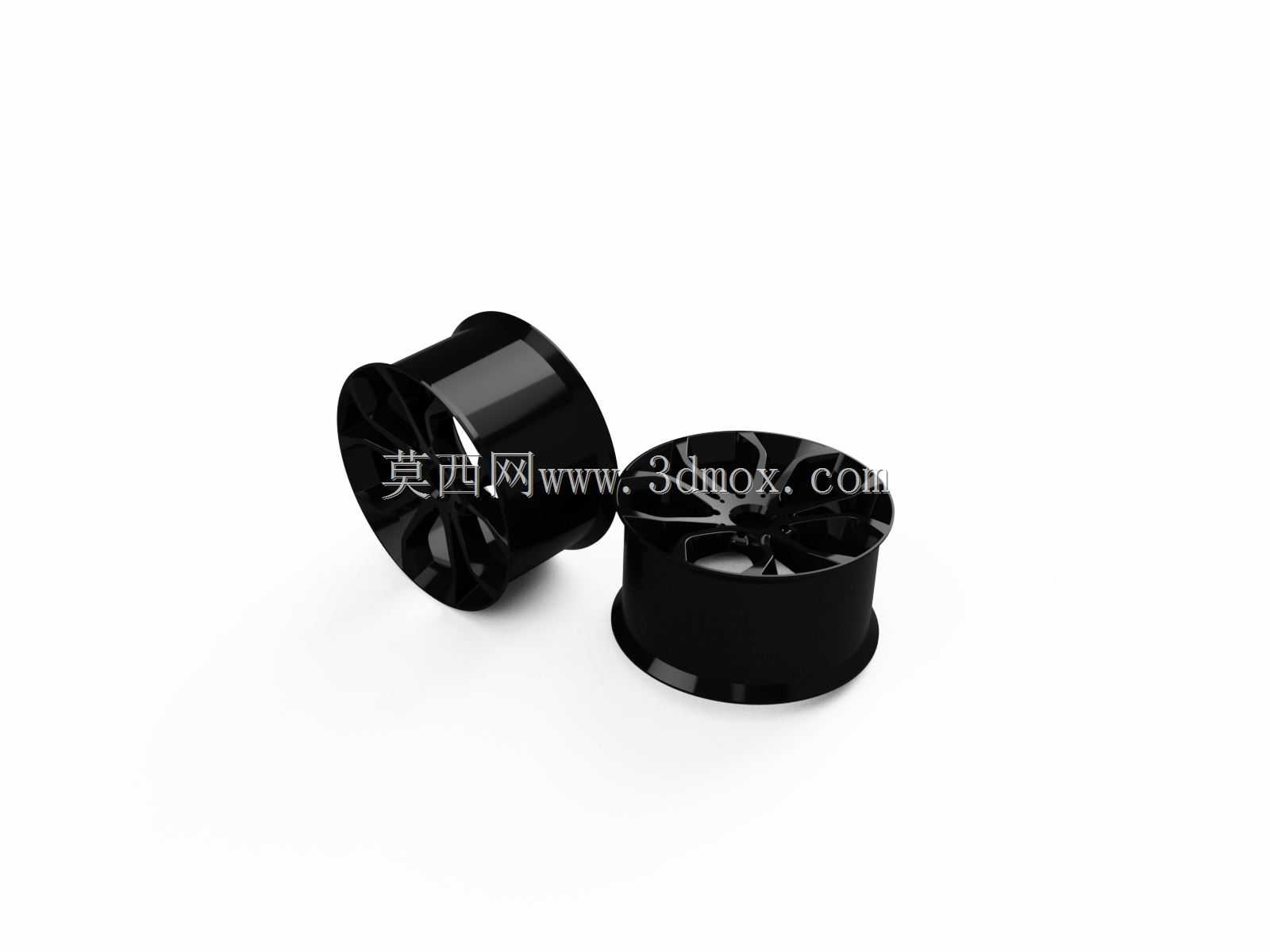

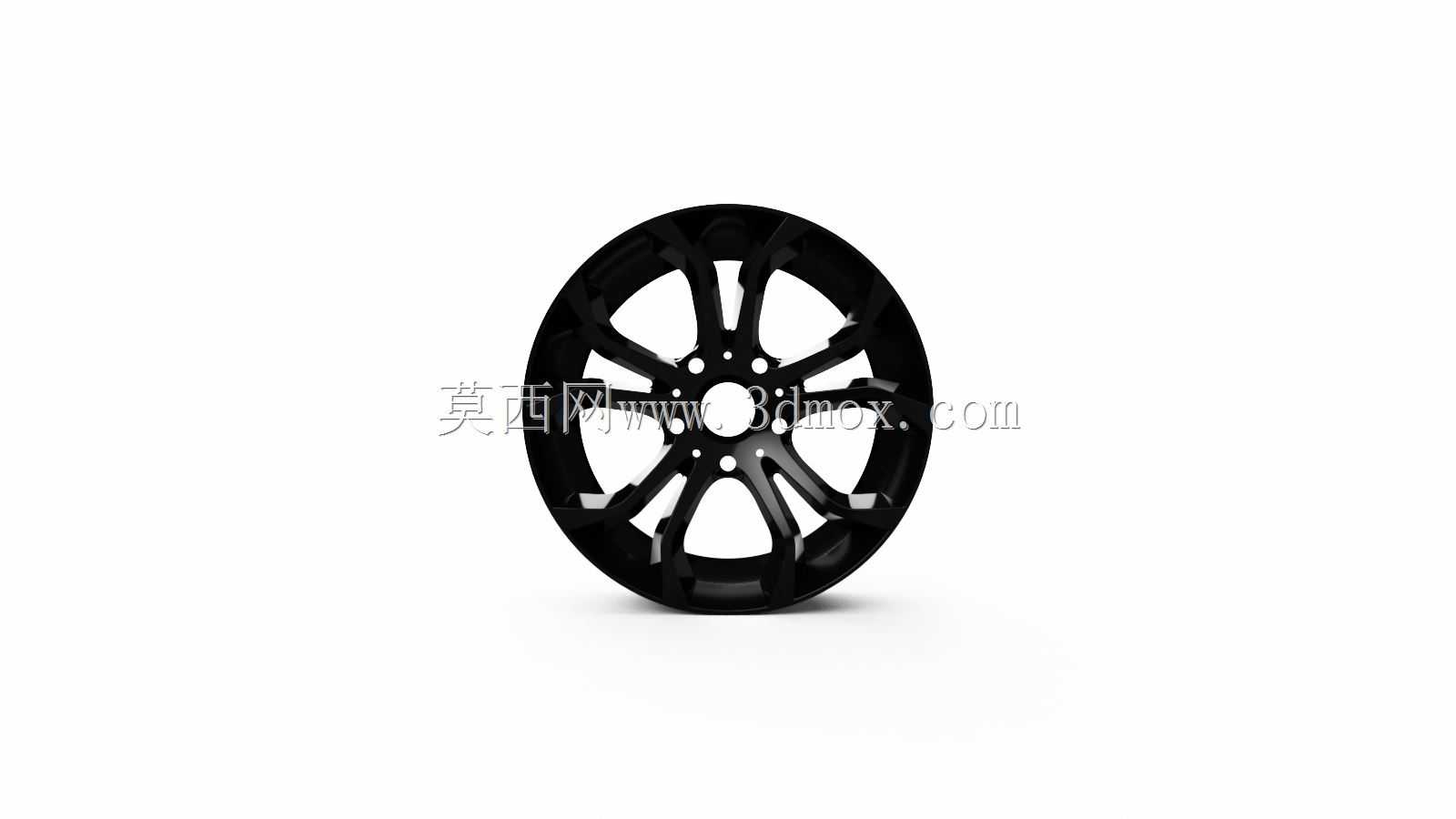

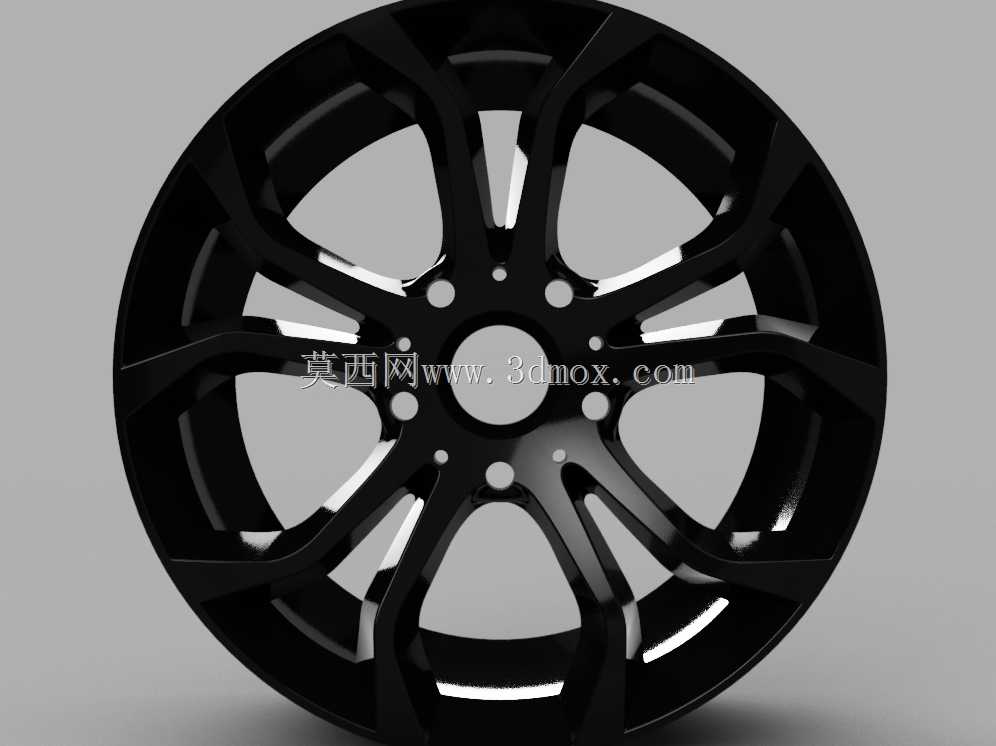

多辐条运动款乘用车轮毂结构设计

　　这款轮毂的建模过程中，首先需要明确轮辋部分的安装边界，轮辋的胎圈座直径、宽度需匹配对应规格的无内胎轮胎，轮缘的圆角过渡要避免应力集中同时保证轮胎安装时的贴合度，中心孔的尺寸公差需要严格控制，保证与车轴轴头的配合精度，避免高速行驶时出现径向跳动。轮辐部分采用多辐条分叉式设计，每根辐条从中心安装盘位置向外延伸至轮辋内侧，辐条的截面采用变厚度设计，靠近中心盘的位置厚度更大，承担车辆行驶时传递的扭矩与载荷，靠近轮辋的位置适当收窄，在保证结构强度的同时降低整体转动惯量，提升车辆加速与制动时的响应效率。安装盘上的螺栓孔分布采用乘用车常用的节圆直径规格，孔位周边设计有沉台结构，保证轮毂螺栓安装后端面贴合平整，避免螺栓受力不均出现断裂风险。

　　在实际应用场景中，这类运动风格轮毂多用于家用乘用车的外观升级与性能改装，轮辐之间的大间隙设计可以提升制动系统的散热效率，在连续制动工况下，空气能够顺着辐条间隙快速带走刹车卡钳与刹车盘产生的热量，降低制动热衰减的概率。建模时需要注意轮辐背面的减重槽设计，在不降低结构刚度的前提下去除多余材料，控制轮毂整体重量，实现簧下质量的降低，这对于提升悬架系统的响应速度、改善轮胎抓地表现有直接作用。轮辋的气门嘴孔位置需要避开辐条遮挡区域，保证充气操作的便利性，同时孔位周边需要做加厚处理，避免安装气门嘴时出现应力开裂。整个模型的曲面过渡全部采用G2连续，保证外观的流畅性，同时所有的棱角位置都做了圆角处理，避免涂装工序中出现漆料堆积，

　　也能减少行驶过程中石子冲击造成的崩漆问题。在结构校核层面，需要考虑轮毂承受的径向载荷、弯曲载荷以及冲击载荷的传递路径，辐条与轮辋的连接位置采用大圆角过渡，分散应力集中点，中心安装盘与辐条的衔接位置做加厚处理，承受转向时的侧向载荷。
