六角法兰式安装连接基座结构设计

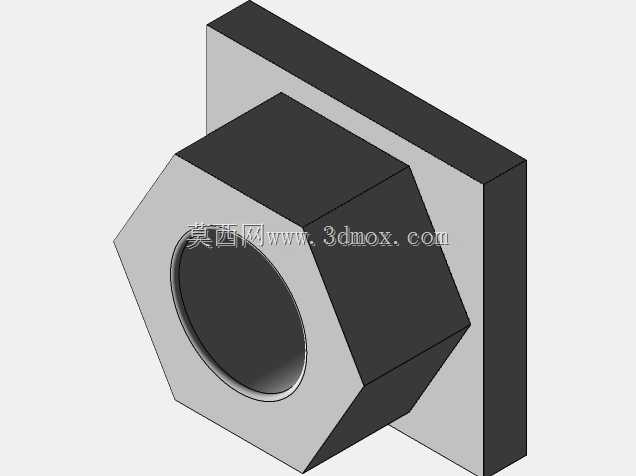

　　该六角法兰式安装连接基座，主要应用于通讯设备内部的线缆固定、模块安装定位场景，也可适配小型自动化设备的管线穿接固定工位，在通讯机柜内部布线、小型电控箱组件装配场景中，能够为穿设的管线提供稳定的支撑定位，同时通过背部的法兰贴板实现与安装基面的紧密贴合固定，避免连接部位受外力拉扯出现移位、松脱问题。从结构设计逻辑来看，构件采用外六角主体搭配方形安装背板的组合形式，外六角结构的设计充分考虑了现场装配的便利性，装配时可使用标准开口扳手、活动扳手对六角面施加扭矩，无需定制专用工装即可完成锁紧操作，有效降低现场装配的工具适配成本。中心的通孔为穿接通道，孔壁做了等壁厚设计，在保证穿接空间充足的前提下，尽可能压缩构件整体的体积，

　　减少对安装空间的占用。背部的方形安装背板与六角主体为一体化结构，背板的平面度在设计时做了公差约束，安装时能够与设备安装面完全贴合，避免出现安装间隙导致的受力不均问题，背板的边缘做了微小的倒角处理，既可以去除加工产生的锐边毛刺，避免装配时划伤操作人员或线缆表皮，也能够在安装对位时起到导向作用，降低对位难度。从安装边界来看，六角主体的对边尺寸适配常规M系列规格的扳手作业空间，安装时扳手的活动空间预留充足，不会与周边相邻构件发生干涉；方形背板的边长大于六角主体的对边尺寸，能够提供足够的安装支撑面，即使是在厚度较薄的钣金安装面上使用，也不会因为压强过大导致安装面变形。中心通孔的内径根据穿接对象的常规外径做了适配，既可以直接穿设线缆、

　　气管等柔性构件，也可以配套衬套使用，实现对硬质杆件的定位支撑。在实际选型应用时，需要确认安装基面的平面度满足安装要求，若安装面存在焊接凸起、冲压形变等问题，需要预先做找平处理，避免背板安装后出现翘曲，长期受力下出现应力集中导致构件开裂。该构件的结构设计没有多余的冗余特征，所有结构特征都服务于安装固定、穿接定位的核心功能，一体化的结构形式也减少了装配环节的零件数量，降低整体装配的复杂度，适合批量应用在通讯设备、小型电控装置的内部装配工位中。
