USB A型母座板端连接接口结构

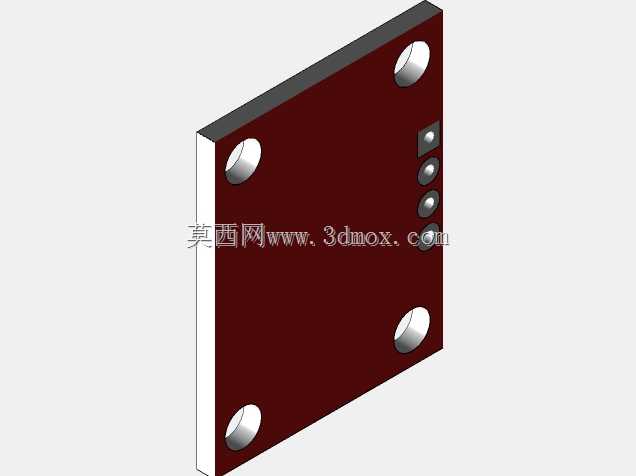

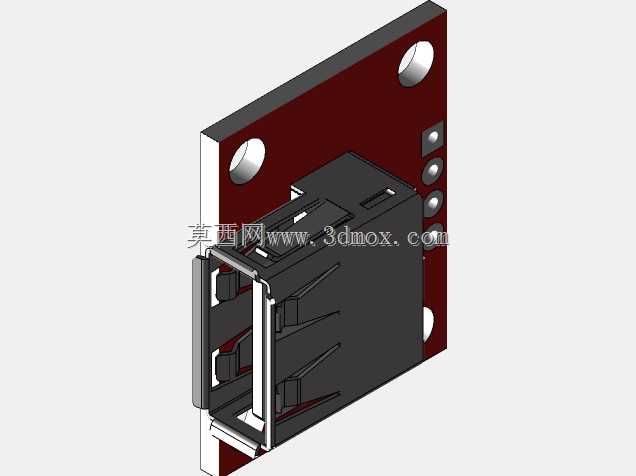

　　日常接触的各类工控板卡、消费电子外设、桌面级数据传输设备中，USB A型母座是普及率最高的板端连接接口之一，这类接口承担着设备与外部线缆之间电力传输、数据信号交互的核心作用，几乎覆盖了从工业控制终端到民用数码产品的绝大多数有线连接场景。做结构设计时，这类接口的建模首先要考虑安装边界的适配性，板端插脚的伸出长度、焊盘对位的基准位置需要完全匹配PCB板的布局要求，金属屏蔽壳的两侧固定弹片要预留足够的弹性形变空间，保证公头插入时不会出现壳体偏移、对位不准的问题。接口内部的塑胶基座需要做精准的槽位限位，四个导电触片的排布间距、凸起高度要严格对应公头触点的接触行程，既不能因为触片突出量过大导致公头插入卡滞，

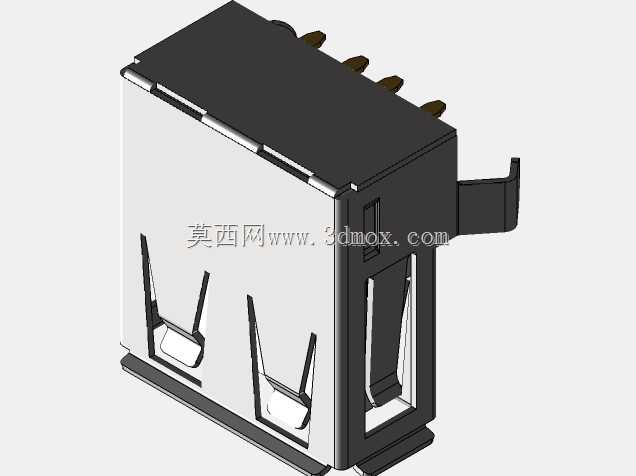

　　也不能因为接触量不足造成数据传输丢包、供电接触不良的问题。金属外壳的两侧设计有带倒钩的固定脚，插入PCB板对应的安装孔后过波峰焊即可完成结构固定，外壳上的两处内凹弹片是公头插入后的锁紧结构，能够提供足够的插拔保持力，避免日常使用中线缆受外力拉扯时出现意外松脱。建模过程中需要重点关注接口的插拔导向结构，母座入口处做了微倒角的导向斜面，能够让公头在存在小幅对位偏差时顺利滑入接口内部，降低用户插拔时的对位难度。接口后部的四个焊脚长度做了差异化设计，对应电源、地、差分信号的不同焊接需求，焊脚的弯折角度完全匹配SMT贴片或者波峰焊的工艺要求，不会出现焊脚与PCB焊盘错位、虚焊的问题。从实际应用场景来看，这类接口常布置在设备外壳的侧方或者后方，

　　建模时需要预留外壳开口的避让间隙，金属外壳的外轮廓尺寸要和外壳开孔保持单边0.1-0.2mm的装配公差，既不能间隙过大影响外观一致性，也不能间隙过小造成装配干涉。内部塑胶基座的耐高温参数要匹配焊接工艺的温度要求，建模时不需要额外体现材料属性，但结构上要保证触片固定槽的壁厚均匀，避免注塑生产时出现缩痕、翘曲导致触片安装位置偏移。金属屏蔽壳的折边结构做了全包覆设计，能够有效屏蔽外部电磁信号对数据传输的干扰，在工控类强电磁干扰的使用场景下，这种全包裹的屏蔽结构能大幅提升数据传输的稳定性，减少信号误码的概率。
