全向移动麦克纳姆轮组行走机构设计

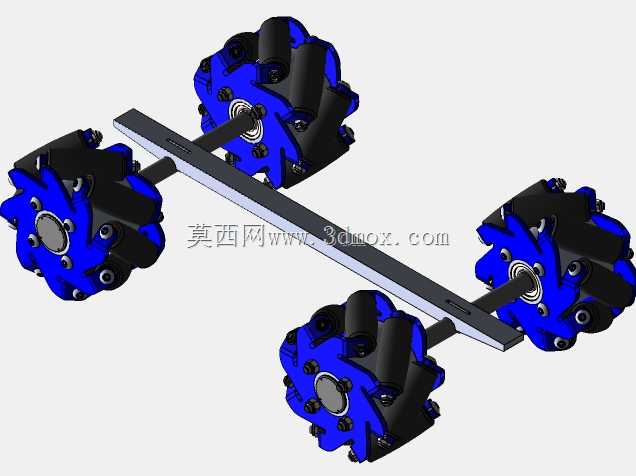

　　这套轮组结构采用麦克纳姆轮构型设计，核心依靠轮缘上呈45度斜向排布的包覆式辊子，实现平面内任意方向的移动能力，无需传统转向机构即可完成横移、斜行、原地自旋等动作，在仓储AGV、巡检机器人、窄空间作业转运平台等场景中应用广泛。从结构设计逻辑来看，四个轮体采用对称排布方式，通过连接横梁形成刚性安装基底，轮体与横梁的连接位预留了标准安装孔位，可直接适配不同规格的底盘安装法兰，安装边界可根据底盘尺寸调整横梁的固定孔距，单轮的安装接口采用同轴定位设计，能保证驱动轴与轮体的同轴度误差控制在机械装配允许的公差范围内，避免运行中出现偏磨、抖动问题。每个轮体的轮毂采用分体式装配结构，辊子通过销轴固定在轮毂的周向安装座上，单根辊子可单独拆卸更换，

　　降低后期维护成本，辊子外层采用高摩擦系数的包覆材料，既能保证与地面的接触摩擦力，又能吸收运行过程中的小幅震动，适配环氧地坪、硬质水泥地面、平整瓷砖地面等多种室内作业地面工况。设计过程中重点考量了轮组的受力分布，横梁采用矩形截面型材结构，在保证整体刚性的前提下控制自重，轮体与驱动轴的连接位设置了轴向定位台阶，可承受移动过程中产生的径向与轴向复合载荷，避免轮体在急停、变向时出现轴向窜动。轮组的辊子排布角度经过反复校核，保证四个轮组在配合运动时，各辊子的接触线连续无间断，避免移动过程中出现卡顿、跳动问题，同时轮体的轮毂预留了编码器安装位，可配套转速检测元件实现闭环运动控制，满足高精度移动平台的定位需求。在安装适配性上，

　　这套轮组的安装孔位采用通用化设计，可适配不同功率的驱动电机输出轴，无需额外定制转接法兰，横梁上的长圆孔设计允许一定范围内的轮距调整，可根据不同载重等级、不同底盘尺寸的设备需求灵活调整安装位置，单轮的载重能力可根据轮毂材质、辊子直径的选型匹配不同的载荷等级，覆盖从轻载巡检设备到中载转运平台的使用需求。
