壁挂式二氧化碳激光加工设备结构设计

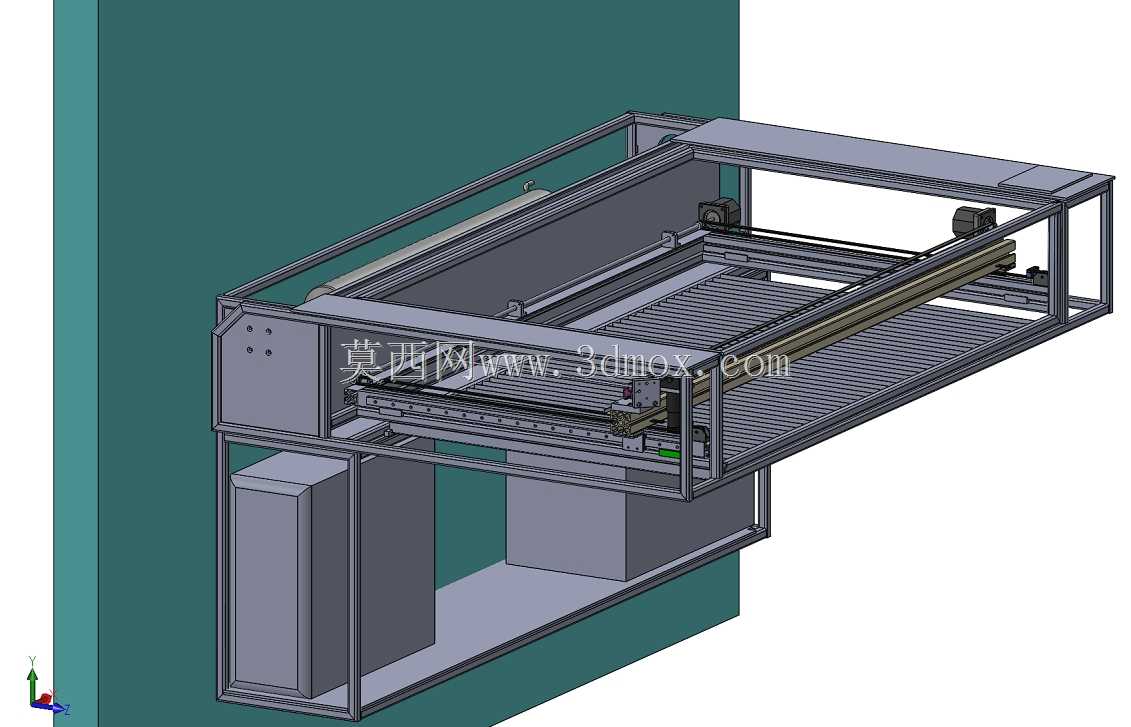

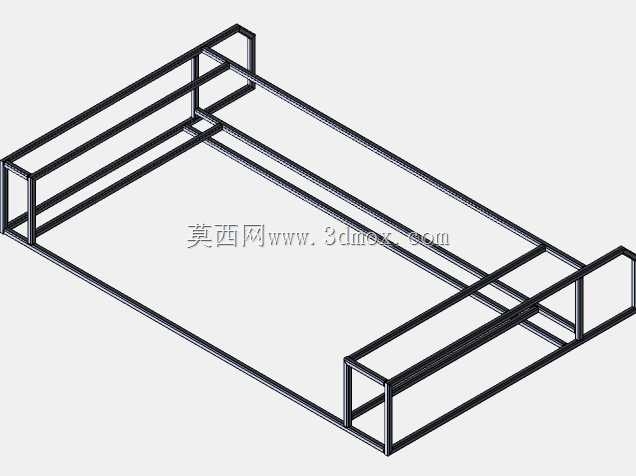

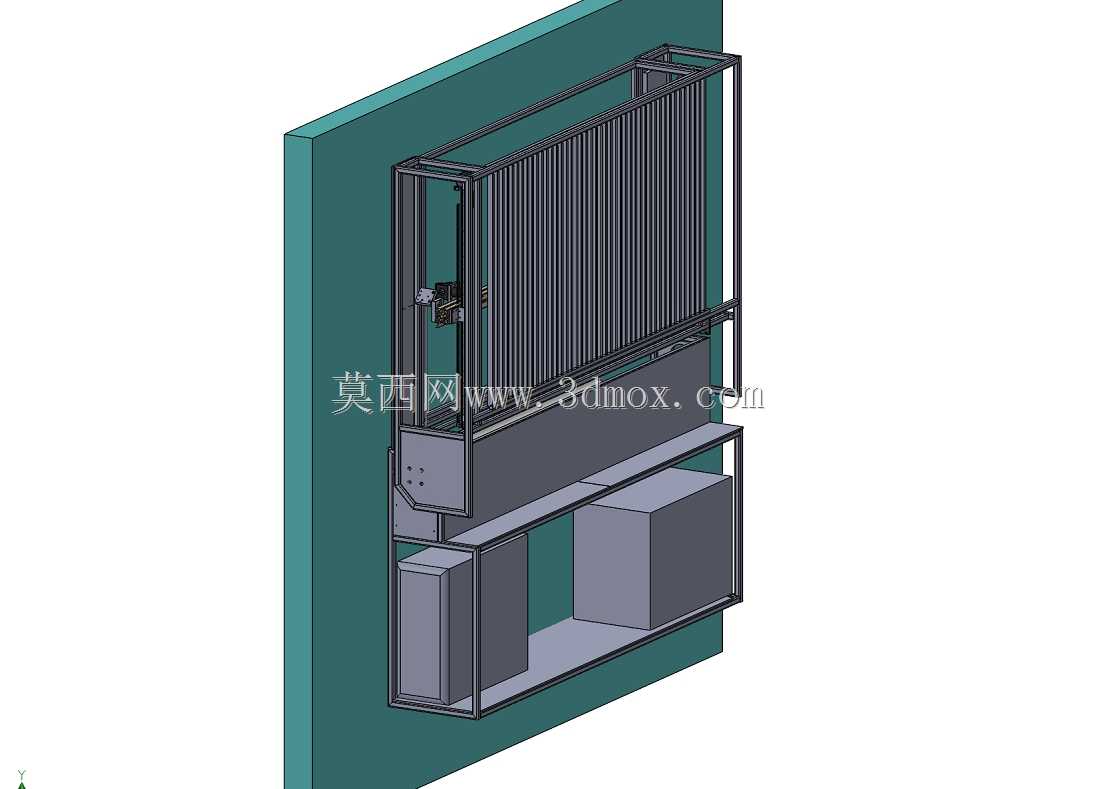

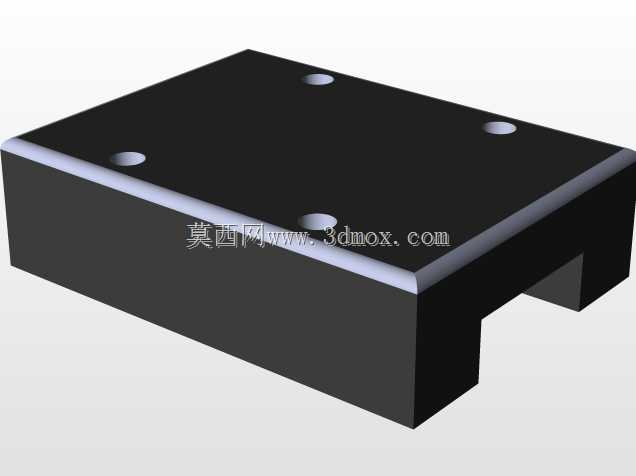

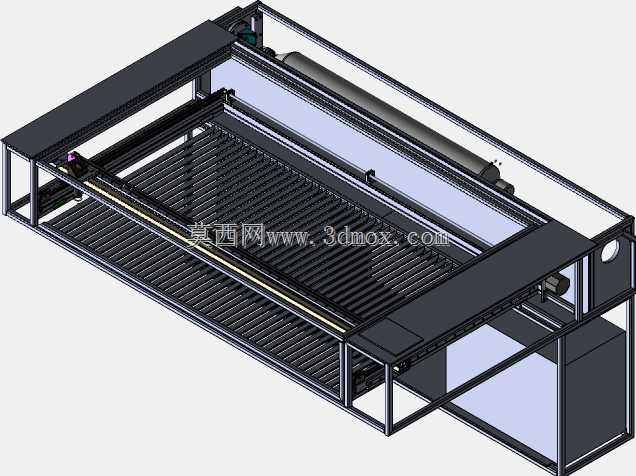

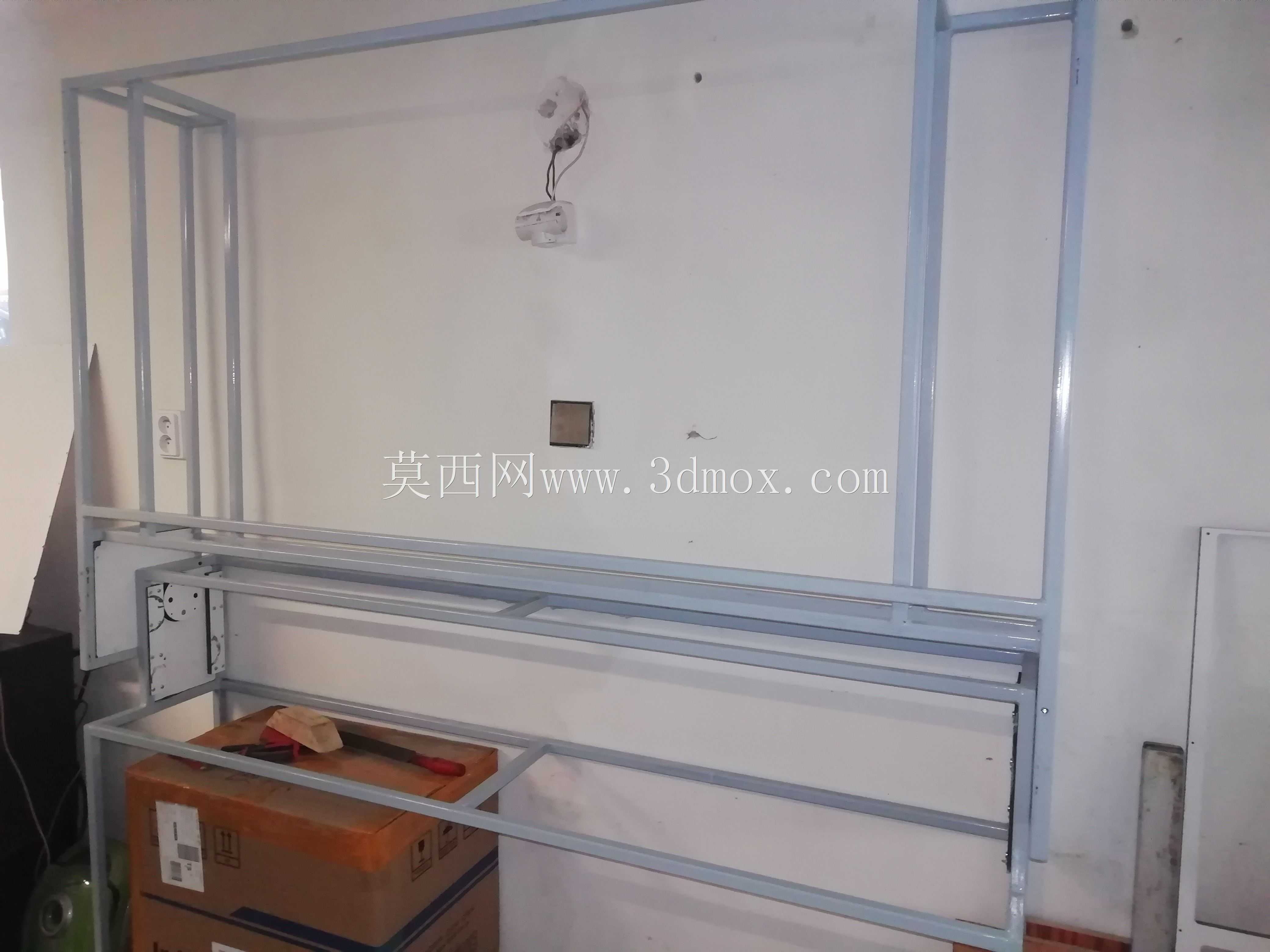

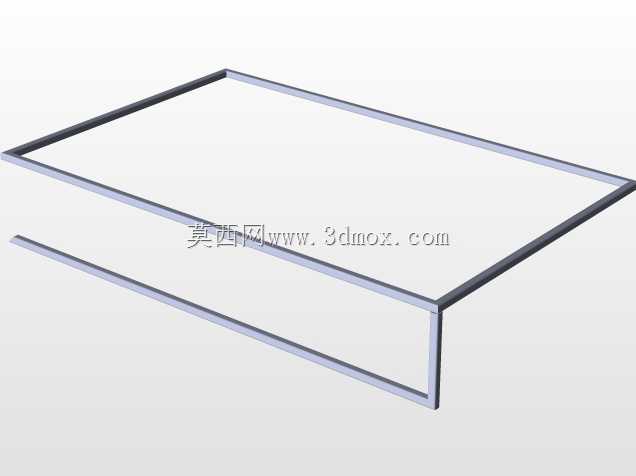

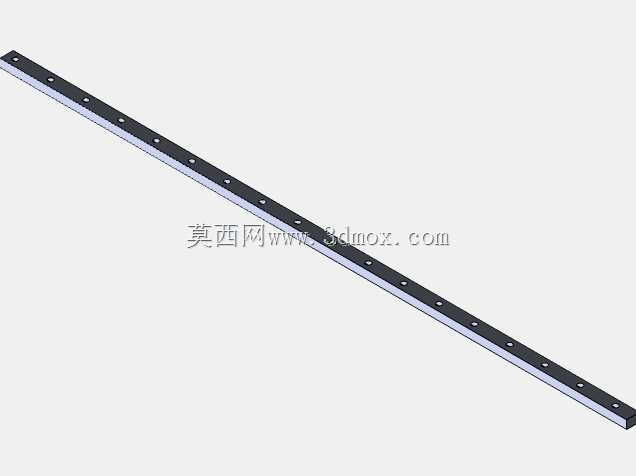

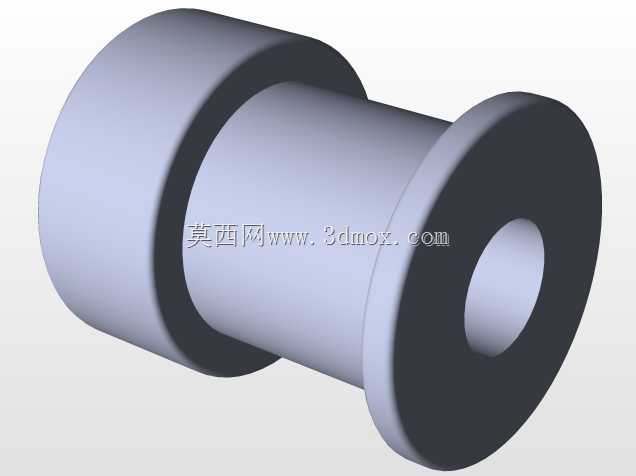

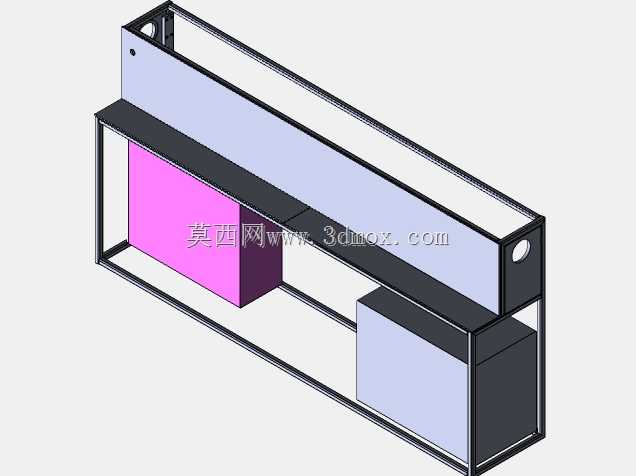

　　这款壁挂式二氧化碳激光加工设备的设计初衷，是解决中小加工场地平面占地紧张的痛点，将整套加工模组依托墙面承载固定，把原本需要落地放置的设备操作面外伸，释放地面的物料周转、人员通行空间，尤其适合临街广告加工小店、高校创客实验室、小型文创工坊这类可用面积局促的使用场景。设备整体采用方管焊接成型的框架作为承载基体，框架后侧设置整面的安装贴合板，安装时可直接通过膨胀螺栓与建筑墙面的承重结构固定，框架后侧与墙面预留20mm的间隙用于布设电气走线、排烟管路，避免管线外露剐蹭作业人员。运动部分采用双横梁同步带传动结构，X轴方向的导轨横跨整个加工幅面，搭载激光头的移动滑座沿X轴导轨往复运动，Y轴传动组件则集成在两侧纵向导轨上，

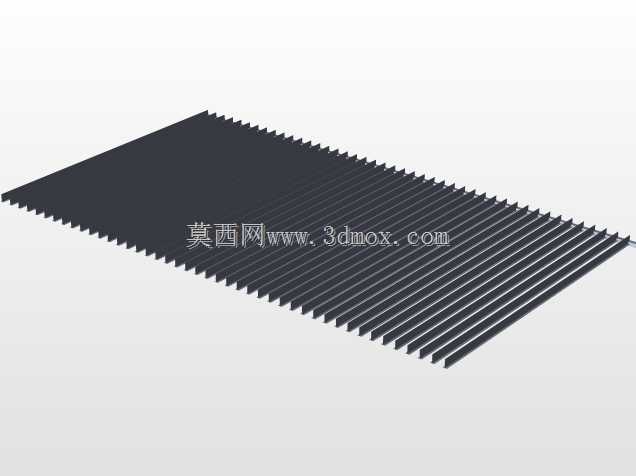

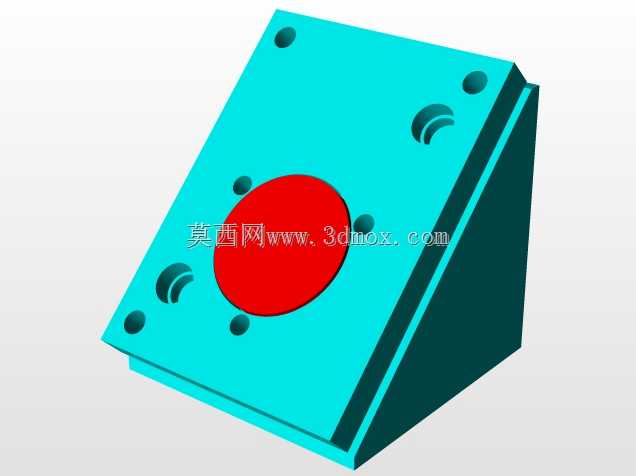

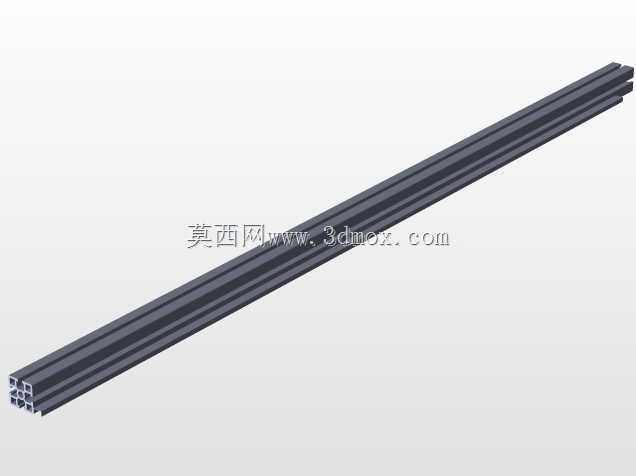

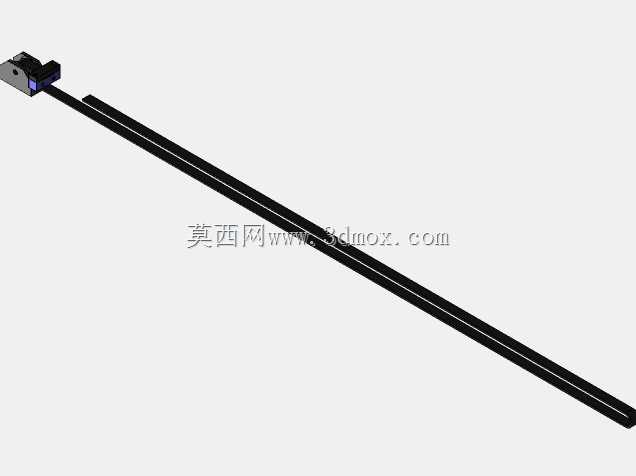

　　带动X轴横梁整体前后移动，整套传动模组的安装基准面都在框架焊接后做了二次铣平处理，保证导轨安装的平面度公差控制在0.1mm以内，避免长期运行出现传动卡顿、加工轨迹偏移的问题。设备左下侧集成了独立的电气安装仓，激光电源、控制主板、驱动模块都集中布置在这个仓体内，仓门设置可拆卸的散热格栅，既方便日常检修维护，也能保证电气元件运行时的散热需求，仓体与加工区域之间设置金属隔板，避免加工产生的烟尘、碎屑进入电气仓造成元件短路。加工区域的床面采用栅格状承托结构，栅格条采用耐磨镀锌钢材制作，相邻栅格条预留15mm的间隙，既能够稳定承托亚克力、木板、皮革、布料等常见加工物料，也能让激光穿透物料后的多余能量向下泄放，

　　同时方便加工产生的烟尘顺着栅格间隙被下方的排烟管路抽走，保持加工区域的视线清晰。设备的激光头组件搭载了随动调焦结构，能够根据不同厚度的加工物料自动调整焦距，不需要操作人员手动反复测量对焦，降低操作门槛。整套设备的外伸悬臂长度经过受力校核，在满幅面运动、激光头移动到最远端位置时，框架的形变量控制在0.08mm以内，不会因为悬臂受力变形影响加工精度，安装时只需要保证墙面的承重能力不低于设备总重量的2.5倍，就可以长期稳定运行，不需要额外做地面支撑结构，相比同幅面的落地式激光设备，能够节省至少60%的地面占用空间。
