斯柯达120车型排气消声构件结构设计

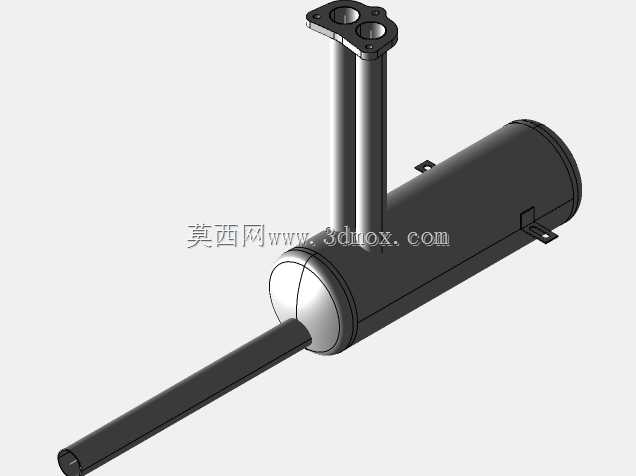

　　该排气构件主要适配斯柯达120车型的动力排气系统，承担发动机尾气导出、排气噪声消减的核心功能，是乘用车排气系统中段的核心组成部件。从结构设计来看，整体采用横置筒状消音腔搭配垂直进气端、轴向排气端的布局，进气端设置双孔对接法兰，法兰面预留螺栓安装位，可直接与发动机排气歧管的出口端对接，法兰与筒体之间通过等径直管连通，保证排气气流的顺畅导入。筒体作为消音功能的核心载体，采用卷制焊接的圆筒结构，两端采用旋压封端工艺保证腔体密封性，筒体侧面预留两处安装吊耳，吊耳上开设通孔，用于通过橡胶减震吊块与车身底盘的安装点位连接，可有效过滤排气过程中产生的振动传递，避免振动传导至驾乘舱引发NVH问题。轴向延伸的排气尾管采用等径直管结构，

　　从筒体一端中心位置引出，长度匹配底盘布置的边界要求，可将经过消音处理的尾气导向车身侧后方排出，避免尾气卷吸进入车身进气区域或驾乘舱。在设计过程中，首先需要匹配发动机的排气背压要求，腔体内部的阻性、抗性消音结构排布需要兼顾消音效率与排气阻力，避免背压过高影响发动机动力输出；其次安装边界的尺寸公差需要严格控制，进气法兰的孔位坐标、吊耳的安装位置、尾管的伸出长度都需要与底盘布置数据完全对齐，避免实车装配时出现干涉问题。该构件的应用场景覆盖民用乘用车的售后配件替换、车型改装参考、排气系统教学演示等多个领域，结构设计充分考虑了量产车型的装配兼容性，法兰对接面的密封结构设计可保证高温排气工况下的密封性，避免出现漏气异响问题，筒体的壁厚选择兼顾了散热性能与结构强度，可承受排气高温与行驶过程中的碎石冲击，吊耳的位置设置经过重心匹配，可保证构件安装后的受力均匀，减少长期使用后的结构疲劳变形风险。
