带红色防护拨杆的拨动开关结构设计

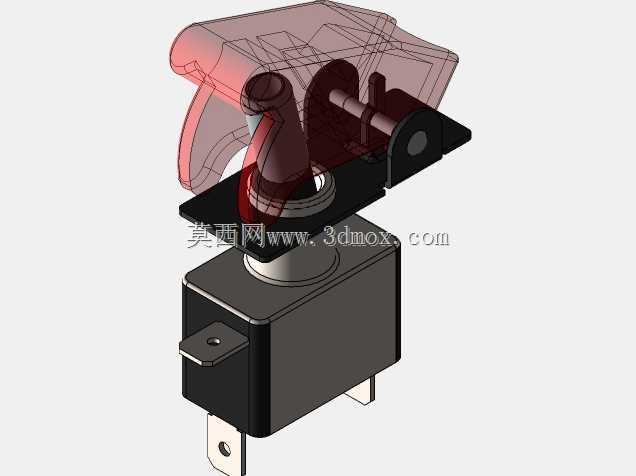

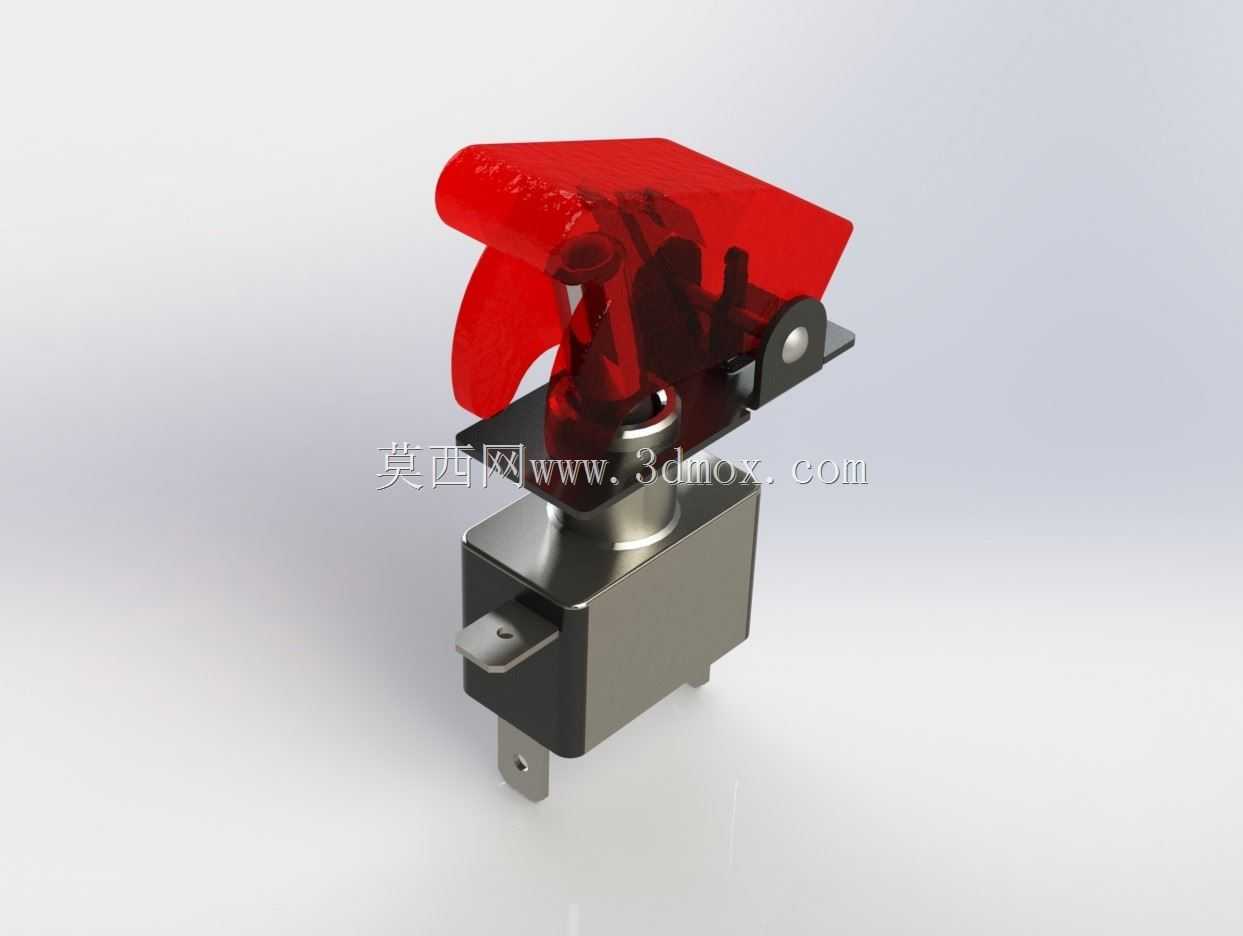

　　这类带红色防护拨杆的拨动开关，常应用在需要防误触的工控、通讯设备及特种操控面板上，红色拨罩的核心作用是避免无关人员误碰开关引发设备误动作，在需要明确操作权限、防止意外触发的通讯机柜、测试设备操控端十分常见。从结构设计来看，开关本体采用金属基座搭配绝缘安装脚，底部两个引脚为标准焊接式接线端，适配常规PCB板焊接或者导线压接的安装需求，基座侧面的定位凸片可以在安装时卡入面板预留的定位槽，避免开关在频繁拨动手势下出现周向转动，保证长期使用的结构稳定性。上方的红色透明防护罩采用翘板式铰接结构，和开关基座的金属支架通过销轴连接，铰接位置预留了足够的转动间隙，拨罩翻起时不会和开关拨柄产生运动干涉，拨罩扣合时完全覆盖开关的操作拨柄，

　　非操作状态下无法直接拨动开关，必须先翻开红色护罩才能触发开关动作，从物理层面杜绝误触风险。设计过程中需要重点匹配护罩的转动角度和开关拨柄的行程，护罩翻开后的最大角度不能超过90度，避免翻起后遮挡周边其他控件，同时护罩的边缘做了圆弧过渡处理，操作人员翻起护罩时不会被锐边划伤，红色透明的材质选择也兼顾了警示作用和内部拨柄状态的可视性，不用翻开护罩就能直观看到开关当前的通断位置。安装边界方面，开关基座的方形本体尺寸适配标准12mm面板安装孔，安装时从面板正面插入，背面通过配套的锁紧螺母固定，引脚伸出面板背面的长度控制在8mm以内，不会和PCB板上的其他 taller 元件产生空间冲突，护罩扣合状态下整体高出面板表面的高度为15mm，

　　符合操控面板的人机工程尺寸要求，操作人员单手就可以完成翻罩、拨动的连贯操作，不需要额外辅助工具。金属支架部分采用冷轧钢板冲压成型后做镀镍处理，兼顾结构强度和防锈能力，铰接销轴采用不锈钢材质，长期频繁翻动也不会出现锈蚀卡滞的问题，开关内部的触点采用银合金材质，满足小信号通讯回路的通断需求，接触电阻稳定，不会因为长期使用出现信号传输不稳定的情况。在三维建模过程中，需要重点校验铰接位置的同轴度，确保护罩转动过程中全程无卡滞，同时要预留0.1mm的装配间隙，考虑塑料件的成型公差，避免实际生产装配时出现护罩无法正常翻动的问题，安装脚的位置尺寸严格对应行业通用的安装规范，保证该开关可以直接替换同规格的现有产品，不需要重新改动面板或者PCB的设计。
