笼式安全防护隔离金属框架结构设计

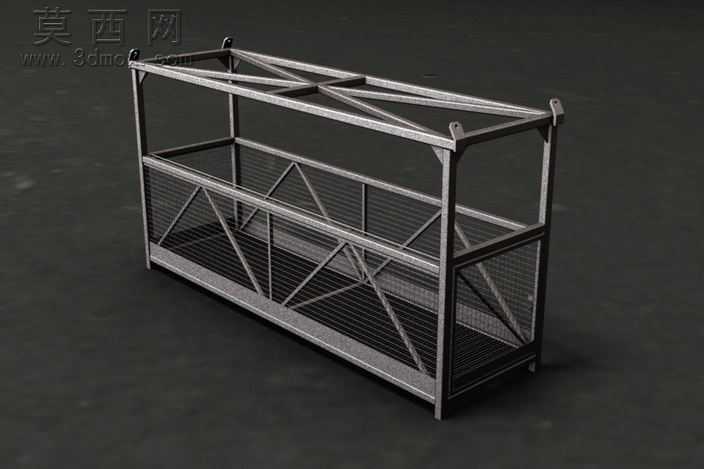

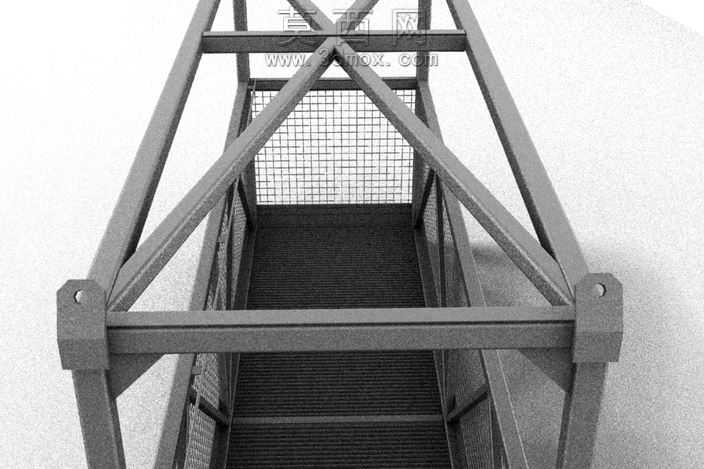

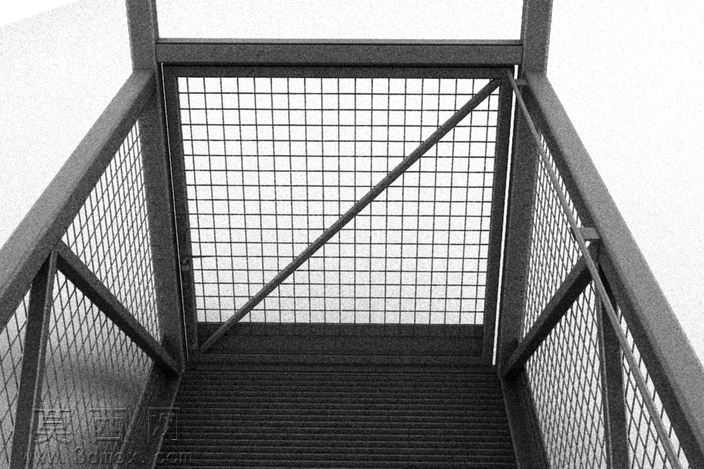

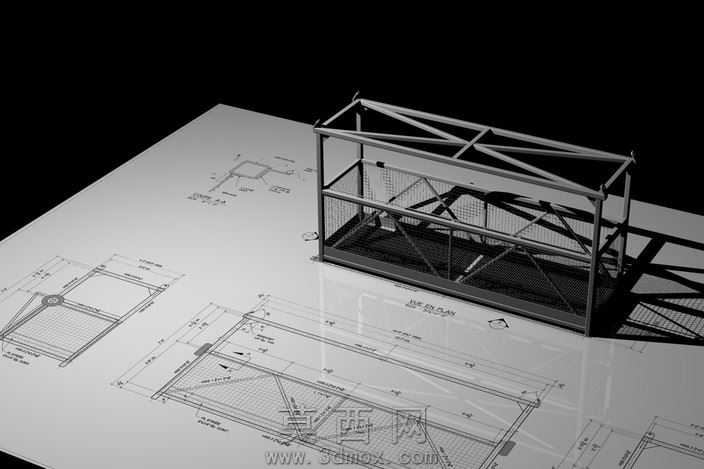

本作品为笼式安全防护隔离框架的三维设计成果，建模阶段严格遵循机械结构设计规范，先通过草图绘制完成整体框架的轮廓定位，精准标定各杆件的连接点位与尺寸公差，再基于线框轮廓生成三维实体结构，对框架的横向主梁、纵向支撑、顶部斜向加固桁架分别进行参数化建模，保证各部件的尺寸匹配度与装配合理性。渲染阶段采用哑光金属材质模拟方钢杆件的真实质感，对焊接节点处做了细微的焊缝纹理处理，搭配工程制图常用的浅灰色背景与半透明工程图纸叠层效果，既清晰呈现框架的立体结构，也同步展示了配套的二维加工尺寸标注，方便加工环节直接参考。材质设定上区分了主体承重杆件与侧面防护网的不同质感，主体方钢赋予略带磨砂质感的碳钢材质，防护网采用细钢丝编织的镂空材质，通过光影调整突出镂空部分的通透感与金属杆件的厚重感，让整体结构的层次更加分明。结构设计层面，底部采用加厚矩形钢管做承托底框，保证整体放置的稳定性，四周竖向杆件等距排布，顶部增加交叉斜撑桁架提升整体抗形变能力，侧面预留可开合的闸门结构，兼顾防护隔离与人员通行的需求，所有连接节点均采用满焊设计的模拟处理，确保结构连接强度符合安全防护的使用要求。设计思路围绕工业场景的安全隔离需求展开，整体笼式结构既可以作为设备周边的安全防护围挡，也可用于特定区域的人员准入管控，在保证结构强度的前提下尽可能优化杆件排布，减少不必要的材料冗余，同时兼顾加工制作的便捷性，所有杆件均采用标准规格型材，无需特殊定制即可完成加工装配，整体结构的受力经过模拟校验，可满足常规工业场景下的防护承重与抗冲击要求。
