工业控制用按钮开关KM1-1结构设计

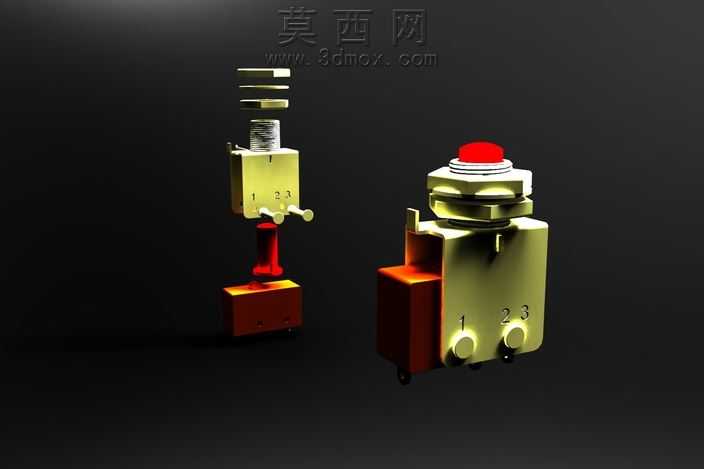

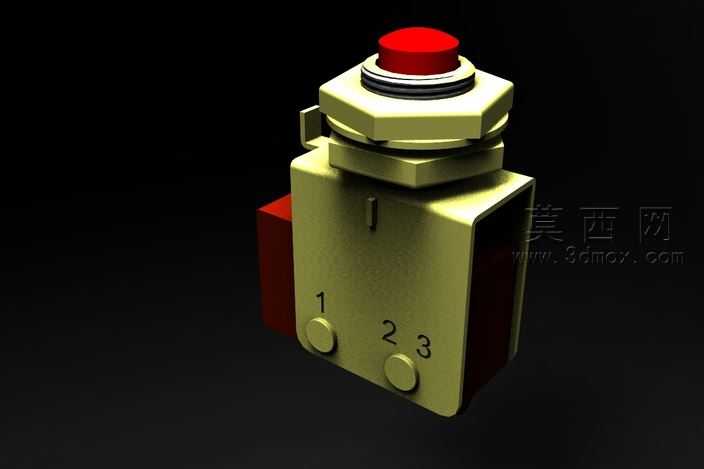

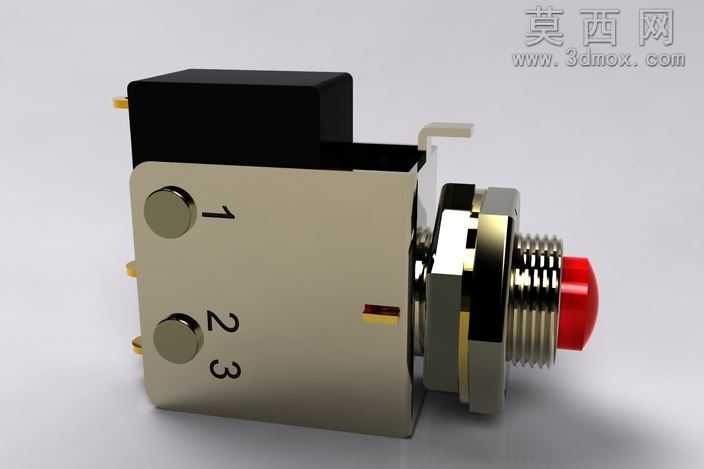

本作品为工业控制场景使用的按钮开关KM1-1三维设计成果，建模阶段采用参数化设计逻辑，对按钮的各组成部件进行独立建模后完成装配约束，完整还原了按钮的实际装配关系与动作逻辑。模型整体分为上部操作端、中部连接基座与下部接线端三个功能模块，上部操作端设置红色按压帽作为操作触发部件，按压帽下方设置复位弹簧结构，可实现按压后的自动回弹复位，中部基座采用金属质感的壳体设计，壳体上标注有接线端子编号1、2、3，清晰对应三个接线点位，下部接线端预留了导线连接的安装空间，同时设置了固定卡扣结构用于按钮在设备面板上的安装固定。渲染阶段采用深色背景突出金属部件的质感表现，对金属壳体部分赋予黄铜金属材质，调整材质的粗糙度与反射参数还原金属的哑光金属光泽，对按压帽部分赋予红色哑光塑料材质，与金属部件形成鲜明的视觉区分，对弹簧、接线端子等细小部件赋予对应的金属材质，通过光影调整突出各部件的结构轮廓与装配层次。设计过程中充分考虑了按钮的实际使用场景，在结构上预留了足够的操作行程空间，各部件之间的配合间隙按照实际工业生产的公差要求进行设置，既保证了按钮动作的顺畅性，也还原了实物的装配精度，同时通过爆炸视图的呈现方式，清晰展示了按钮内部各零件的组成与装配顺序，能够直观呈现按钮的内部构造与工作原理，可用于电气元件的结构展示、教学演示以及相关设备的装配配套设计参考。
