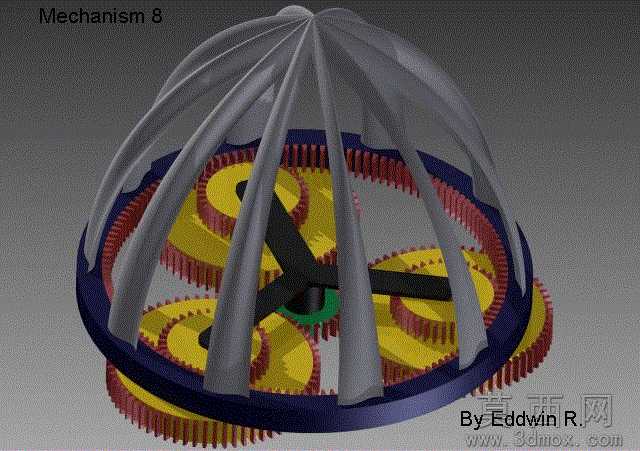

穹顶式多行星齿轮联动机械结构

该机械结构采用三维建模软件完成全参数化设计，整体以穹顶笼式外框架搭配多层行星齿轮组为核心构型，建模阶段先完成中心定位基准轴的搭建，依次绘制内齿圈、多组行星齿轮、中心太阳轮的齿廓参数曲线，通过渐开线齿形的精确约束保证齿轮啮合的传动精度，所有轮齿参数均按照标准模数设定，避免传动过程中出现卡滞或干涉问题。外笼式支撑结构采用流线型弧面杆件设计，每根杆件从底部环形基座向上收拢至顶部中心点，形成对称的穹顶轮廓，建模时通过扫掠特征完成杆件生成，对杆件与底部基座的衔接处做圆角过渡处理，消除应力集中的结构隐患。渲染阶段为不同部件分配差异化材质，底部环形基座采用深蓝色哑光工程塑料材质，行星齿轮组采用亮黄色金属漆材质凸显轮系层级，中心十字支架采用黑色磨砂硬质合金材质，外笼杆件采用半透明浅灰色哑光材质，既保证内部轮系结构清晰可见，又通过材质区分强化整体结构的层次感。结构设计上采用多行星轮对称布局，多组行星轮同时与内齿圈、中心太阳轮啮合，动力输入后可实现多轮同步联动，外笼结构兼具防护与装饰作用，整体结构无冗余部件，所有运动部件均预留合理装配间隙，通过三维软件的运动仿真模块验证了全行程传动的流畅性，不存在运动干涉问题，可直观展示行星轮系的传动原理，适用于机械原理教学演示、传动结构方案参考等场景，设计过程中对每个零件的装配关系做了完整约束，可直接导出用于3D打印或工程图生成。
