PowerMacG5机箱适配ATX主板转换背板

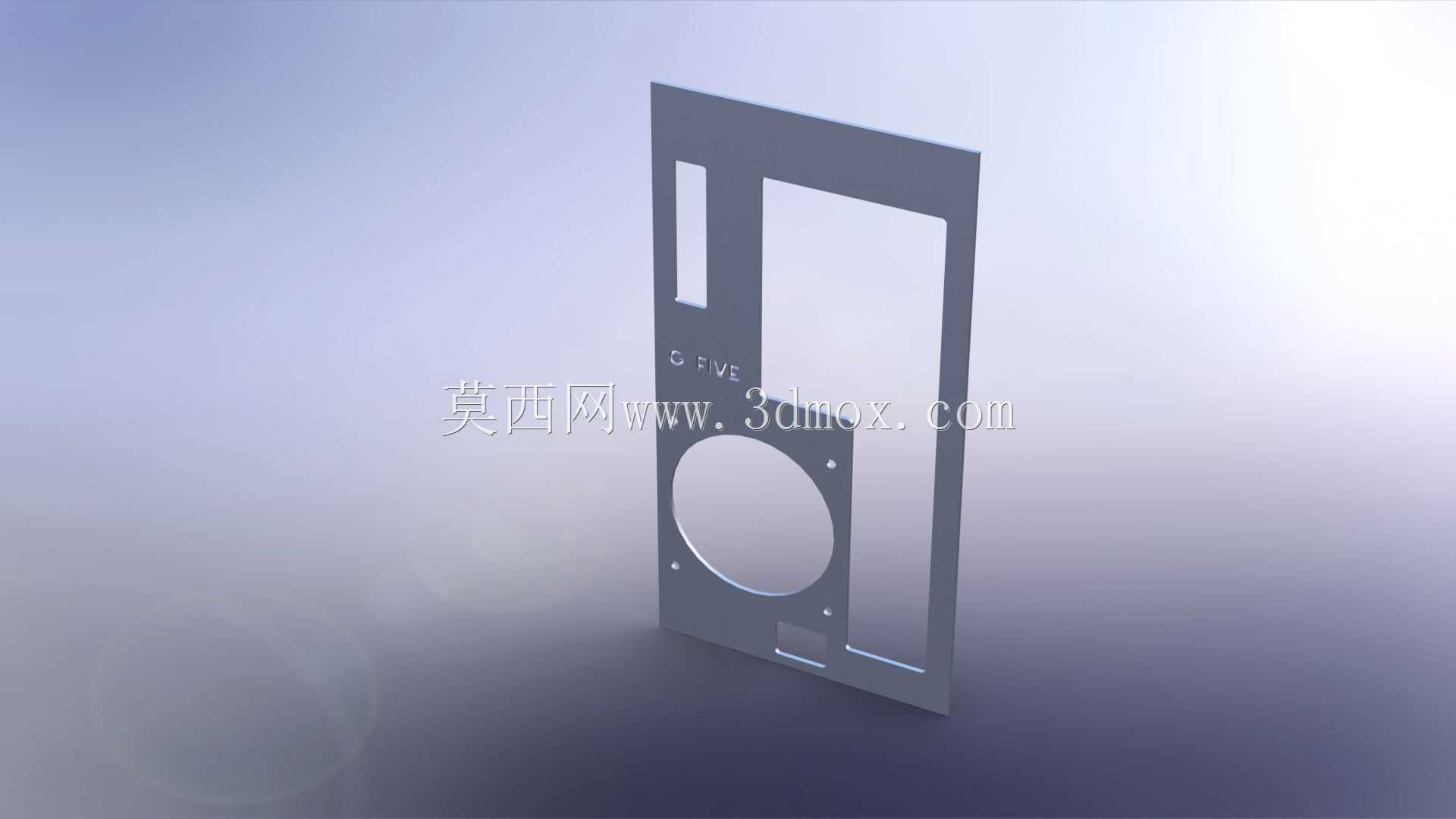

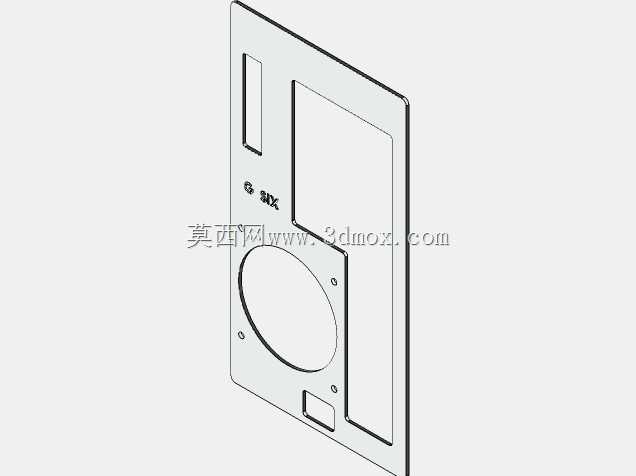

　　在旧款苹果PowerMac G5机箱改装常规ATX架构主机的实操场景中，原厂机箱的主板安装位与标准ATX主板的固定孔位、接口开孔完全不匹配，直接安装会出现主板无法固定、后置接口无法对齐、散热风道错位等一系列问题，这款转换背板正是为解决这类改装痛点设计的结构件。从实际安装边界来看，背板整体轮廓完全贴合PowerMac G5机箱原主板安装区域的内壁尺寸，安装时无需对机箱原有金属框架进行切割、打孔等破坏性改造，可直接依托机箱原有的固定螺柱完成定位，避免改装过程中破坏机箱的原有结构强度与外观完整性。功能设计上，背板预留了标准ATX主板对应的全部固定孔位，孔位公差控制在0.2mm以内，确保主板安装后不会出现偏移、翘曲等问题，

　　避免主板受力不均导致的元器件脱焊、线路断裂风险。同时背板专门规划了120mm规格散热风扇的安装位，安装位置正对主板CPU供电与核心发热区域，改装后可形成从机箱前部进风、经背板风扇直吹发热元件、再从机箱后部排出的顺畅风道，解决G5原机箱风道适配ATX主板时的散热盲区问题。设计过程中充分考虑了机箱原有面板开启机构的避让需求，在背板对应面板锁扣、开合转轴的位置做了精准的缺口避让，不会影响机箱前面板的正常开合操作，同时预留了自定义文字标识的蚀刻区域，用户可根据自身需求添加个性化标识，不会干扰结构件的安装与功能实现。背板的接口开孔区域完全对齐标准ATX主板的后置I/O挡板尺寸，安装后主板的USB、音频、网口、视频输出等接口可完全露出，

　　无需额外对机箱后置挡板进行切割改造，大幅降低改装的操作门槛。从结构强度来看，背板采用平板式一体化结构设计，无多余的弯折与冗余结构，既保证了足够的支撑强度承载标准ATX主板的重量，又不会占用机箱内部过多的走线空间，为电源、硬盘、显卡等其他硬件的安装预留了充足的操作余量，适配市面上绝大多数标准尺寸的ATX主板，是PowerMac G5机箱改装ATX主机过程中不可或缺的核心转接结构件。
