ISO20标准工具夹持锁紧机构

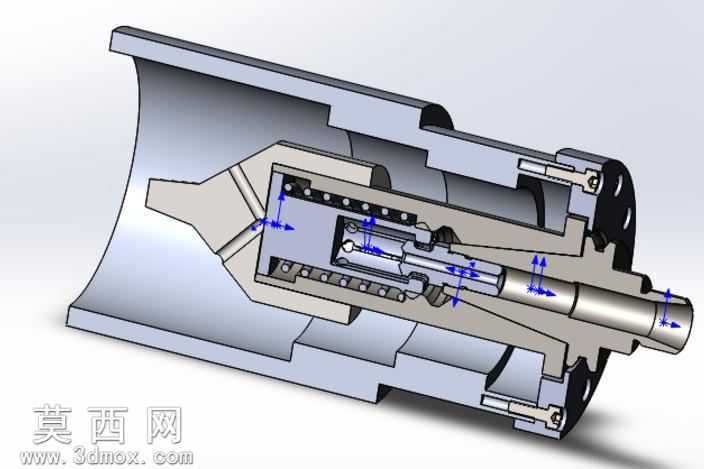

本作品为ISO20规格工具夹持装置的三维结构模型，建模过程严格遵循机械设计公差规范，通过三维软件完成全参数化零件建模与虚拟装配。模型采用剖视视角呈现内部核心结构，可清晰观察到多层嵌套的壳体组件、周向均匀布置的弹性复位弹簧、中心定位顶杆、锁紧钢珠组以及端部的定位销结构，各零件间的配合关系完全符合工装夹具的实际装配逻辑。建模阶段针对不同功能零件赋予了差异化的材质属性：外部壳体采用调质合金钢材质，表面做哑光金属喷砂质感处理；弹簧元件采用弹簧钢材质，呈现高反光的金属银亮质感；内部滑动顶杆采用轴承钢材质，表面做高精度磨削的亮面金属效果；锁紧钢珠采用硬质合金材质，呈现高抛光的镜面金属质感。渲染阶段采用工作室级三点布光方案，主光源从斜上方45度投射，突出金属零件的轮廓层次与表面质感，辅助光源补光消除结构暗部死黑，背景采用渐变浅灰色调突出主体结构，同时添加了符合机械制图规范的蓝色装配约束箭头，清晰标注各运动部件的动作方向。设计思路围绕ISO20标准工具的快速装夹与可靠锁紧需求展开，通过弹簧提供预紧力推动锁紧组件径向收拢，实现对工具柄部的抱紧固定，中心顶杆可在工具装入时提供定位基准与到位反馈，端部定位销实现周向防转功能，整体结构紧凑，动作逻辑顺畅，可直接用于工装夹具的结构原理演示、非标工装设计参考以及相关教学场景使用，模型各零件均可单独编辑修改，方便后续根据实际使用需求调整尺寸参数与结构细节。
