9g微型SG90舵机伺服执行结构

　　日常做小型智能硬件、航模结构、桌面自动化小装置的结构设计时，SG90这类9g规格的微型舵机是出镜率极高的执行部件，很多刚接触小型运动结构设计的工程师，第一次做角度可控的往复摆动结构，基本都会先从这类舵机入手做方案验证。从实际使用场景来看，这类微型伺服的适配范围非常广，航模里的固定翼舵面控制、小型多旋翼的云台微调、教育类机器人的关节摆动、智能门锁的锁舌驱动、桌面小型分拣装置的拨杆动作，甚至很多DIY的智能小摆件、自动投喂装置的出料控制，都能看到它的身影，核心原因就是它的体积足够小，自重足够轻，不会给搭载的主体结构带来过多负载负担，同时输出扭矩刚好能覆盖这类轻载摆动的需求。

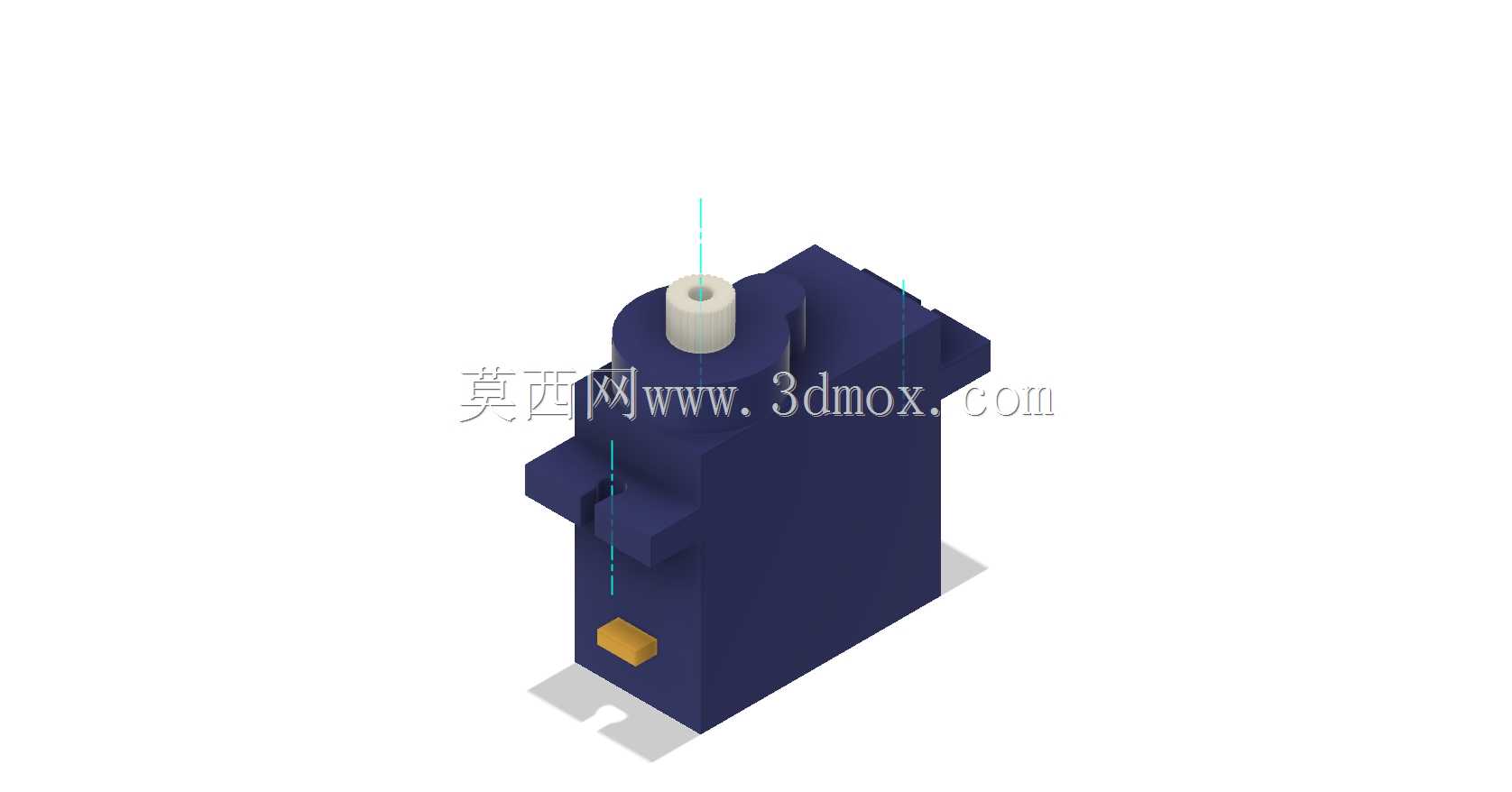

　　从结构设计的角度看，这个模型完整还原了舵机的实际外形边界，主体是方正的深蓝色塑壳结构，顶部伸出带安装孔的白色输出轴，轴的中心位置预留了十字形的舵盘安装卡位，能匹配市面上通用的塑料舵盘、金属摇臂，不需要额外做转接结构就能直接装配件。壳体侧面预留了出线槽位置，底部带两个对称的安装固定耳，耳片上的安装孔位完全按照实际产品的尺寸还原，做结构装配的时候，能直接在安装基板上对应打M2规格的固定孔，不需要反复核对孔位偏差。壳体下部的侧面还还原了电位器调节孔的位置，实际调试中如果出现舵机中位偏移，不需要拆开壳体就能通过这个孔调整电位器，校准零位角度。

　　做结构选型的时候要注意，这类舵机的输出角度一般是0到180度的往复摆动范围，不要把它当成连续旋转的电机来做方案，它的内部是直流电机搭配减速齿轮组，通过电位器反馈角度实现闭环位置控制，给定对应的PWM信号就能转到指定角度并保持锁止，适合需要固定角度停留、往复摆动的工况，不适合长时间连续旋转的传动场景。建模的时候特意还原了壳体上的所有安装干涉边界，比如输出轴的突出高度、侧面的加强筋凸起、底部安装耳的下沉台阶，把这个模型导入装配体的时候，能直接检查周边结构的间隙，避免实际打样组装的时候出现舵机和周边结构件干涉的问题，尤其是做紧凑结构的小型机器人关节时，每毫米的空间都要抠，准确的外形模型能大幅减少反复改图的工作量。

　　另外要注意，这类微型舵机的输出轴是塑料材质，重载工况下容易出现扫齿问题，所以做结构设计的时候要核算负载扭矩，不要让它承受超过额定值的径向或者轴向力，如果是需要带动稍重的结构件，最好在摇臂和负载之间加连杆传动，把力的作用点尽量靠近输出轴中心，减少轴端的弯矩。模型里还原的出线方向是从壳体侧面向下引出，做布线设计的时候可以提前在安装板上对应位置留出走线缺口，避免线材被壳体和安装板挤压破损。
