参数化可调尺寸减震器结构设计

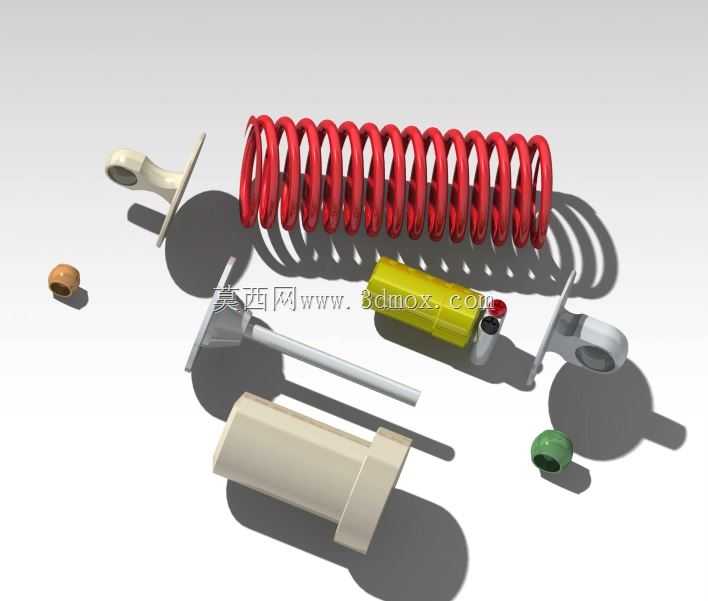

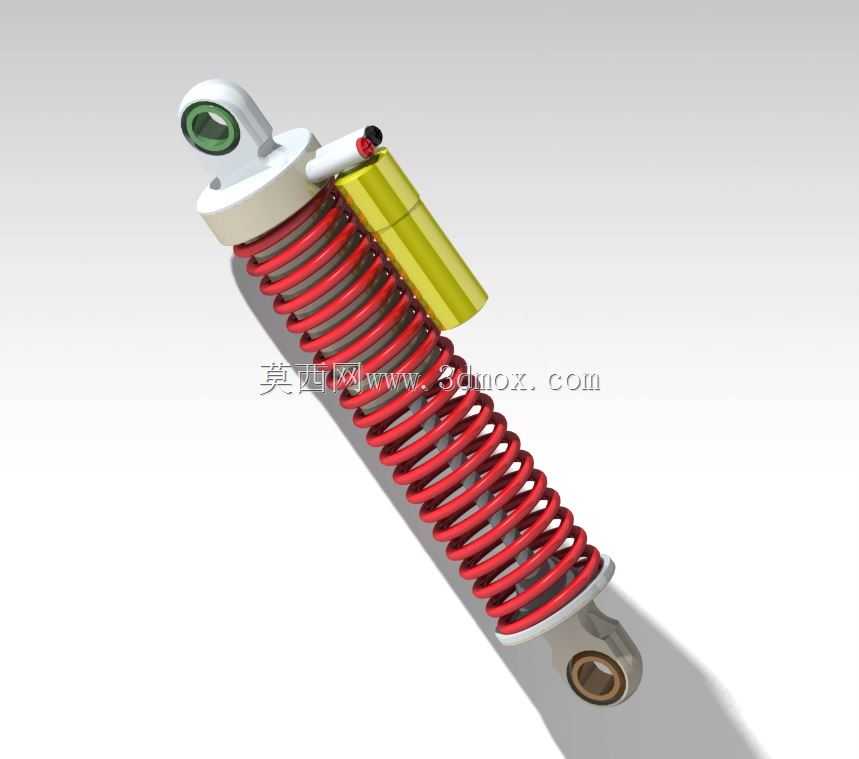

　　在各类需要缓冲吸能的机械结构场景中，减震部件都是决定设备运行稳定性、部件使用寿命的核心结构件，小到消费电子的便携设备抗跌落结构，大到工业设备的振动隔离、载具的行走缓冲，都需要匹配对应刚度、阻尼特性的减震结构来抵消冲击载荷，避免刚性碰撞带来的结构变形、内部元器件损坏问题。这款减震器采用参数化设计逻辑搭建，整个模型的各部件尺寸均设置了关联驱动参数，设计人员可以根据实际安装空间、载荷需求、预期减震行程快速调整各部分尺寸，无需从零开始重新绘制结构，大幅缩短前期方案选型阶段的结构设计周期。从结构组成来看，这款减震器包含圆柱螺旋压缩弹簧、阻尼活塞杆、两端安装吊耳、导向衬套、端部限位结构几个核心部分，螺旋弹簧作为主要的弹性承载部件，

　　承担冲击载荷下的形变储能与复位功能，活塞杆与衬套的配合结构保证弹簧压缩过程中始终沿轴向运动，避免出现侧向弯折、偏载导致的弹簧弹力衰减过快问题，两端的吊耳式安装结构可以适配销轴连接的安装场景，安装时不需要额外加工复杂的配合面，仅需要对应位置预留销轴安装孔即可完成固定，适配多数需要铰接安装的缓冲场景。设计过程中充分考虑了安装边界的适配性，两端吊耳的中心距、吊耳的通孔直径、活塞杆的直径、弹簧的中径与有效圈数都设置为可调整的参数，当应用在小载荷的消费电子类缓冲场景时，可以缩小弹簧线径、减少有效圈数来降低整体刚度，匹配小空间的安装需求；当应用在工业设备的隔振场景时，可以加大弹簧线径、增加有效圈数，匹配更大的冲击载荷与更长的缓冲行程。

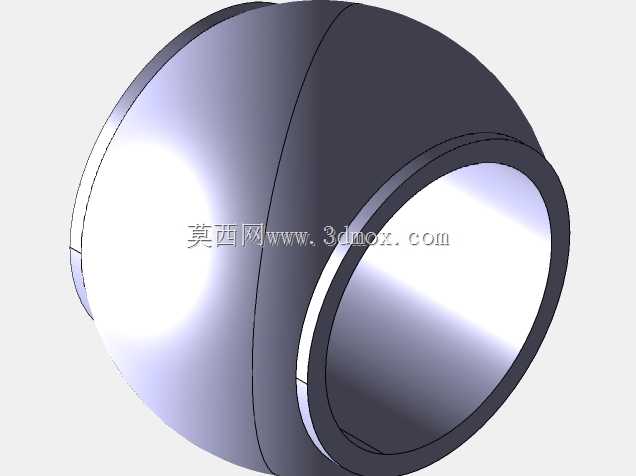

　　导向衬套采用低摩擦的工程塑料材质设计，既可以减少活塞杆往复运动过程中的磨损，也能避免金属直接接触产生的异响，端部的限位结构可以限制弹簧的最大压缩量，防止冲击载荷过大时弹簧被压并导致刚性碰撞，保证缓冲过程始终在弹性形变范围内工作。整个结构的各零件配合间隙都按照常规机械加工的公差要求预留，调整参数后生成的模型可以直接用于后续的工程图导出、干涉检查、仿真分析工作，不需要额外进行配合间隙的修正，能直接对接结构验证环节的工作需求。
