电机连接适配法兰盘结构设计

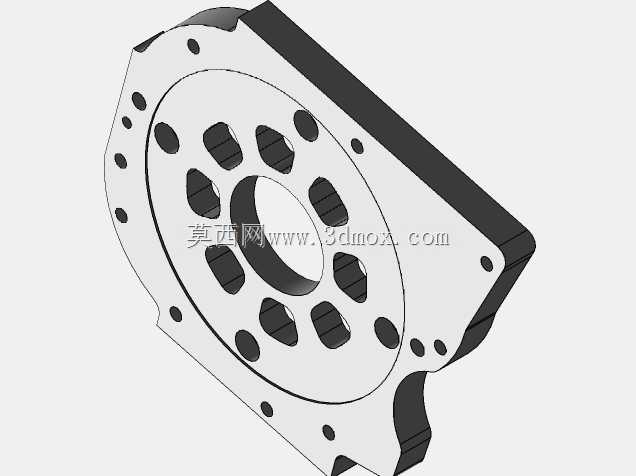

　　这类适配连接件主要用于电机与负载端的动力衔接场景，常见于小型动力传输单元、非标自动化传动工位、小型设备动力改造项目中，核心作用是抵消电机输出轴与负载输入端的安装同轴度偏差，同时承担轴向定位与扭矩传递的辅助功能，避免电机轴直接承受径向载荷导致的轴承磨损、轴封渗漏等常见故障。从结构设计来看，该零件采用盘式主体构型，中心大尺寸通孔用于避让电机输出轴或穿装联轴器，周向分布的多组安装孔分为两类：外圈均布的通孔用于与电机端盖的定位螺柱配合，实现零件与电机本体的刚性固定；内圈环绕中心孔的异形减重孔，在保证盘体整体结构刚度的前提下，有效降低零件自身重量，减少电机输出端的额外转动惯量，避免动力传输过程中出现惯量匹配失衡的问题。

　　零件外缘设置的定位止口采用小间隙配合公差，可与负载侧的安装基座快速实现同轴定位，降低现场安装时的找正难度，无需额外制作定位工装即可完成初定位，大幅缩短设备装配的调试周期。设计过程中充分考虑了安装边界的兼容性，盘体厚度经过受力校核，可覆盖常规小功率电机的输出端安装尺寸，侧面预留的缺口结构用于避让电机端的接线盒、固定筋位等凸起结构，避免安装时出现结构干涉，无需对电机原有结构进行二次加工即可完成装配。零件的安装面均采用平面度公差控制，保证与电机端盖、负载基座贴合时无间隙，减少传动过程中的振动传递，周向孔位的位置度公差严格控制在合理范围内，确保螺栓穿装时无别劲现象，避免长期运行后螺栓出现疲劳断裂的风险。

　　这类适配结构不需要额外增加传动缓冲元件，依靠自身的刚性连接即可实现稳定的动力传递，适合对传动精度要求中等、安装空间紧凑的动力衔接场景，在小型输送线动力端、专用设备动力改造、台式加工设备动力单元升级等场景中都有广泛应用，设计时兼顾了安装便利性与结构可靠性，不需要复杂的加工工艺即可完成制造，普通铣削、钻削工序即可满足精度要求，加工成本可控，适合小批量定制化生产使用。
