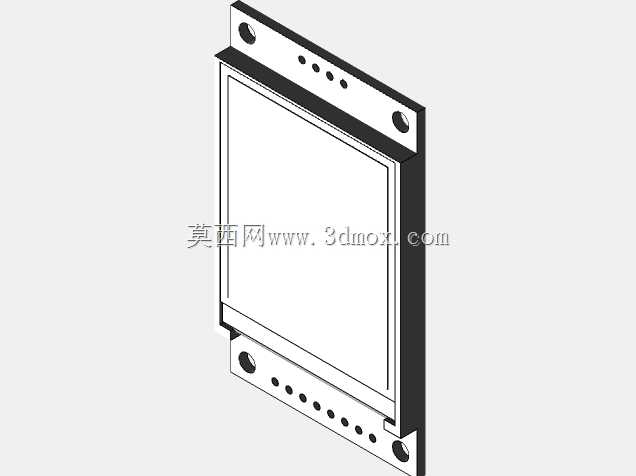

1.8英寸ST7735驱动彩色TFT显示屏结构

　　在嵌入式开发、小型手持终端、便携检测设备的硬件选型环节，小尺寸彩色显示屏的结构适配性往往直接决定整机的装配效率与最终外观完成度，这款1.8英寸TFT显示屏的三维结构，完整还原了ST7735驱动方案下屏幕模组的全部装配细节，能为结构工程师在做壳体适配、安装位设计时提供精准的尺寸参考。从实际应用场景来看，这类小尺寸彩屏常被用在迷你通讯手台、便携数据采集终端、小型工控操作面板、开源硬件开发套件上，相比同尺寸的单色OLED或段码屏，它能实现更丰富的色彩显示，可承载简易图形界面、参数曲线、状态图标等内容，满足低功耗小型设备的人机交互需求。从结构设计逻辑来看，这款屏幕模组采用了金属边框加PCB背板的组合结构，

　　屏幕四周的固定耳上预留了标准安装孔位，孔位的位置、孔径大小都做了标准化设计，工程师在做安装结构时，不需要反复调整螺柱位置，直接按照模型上的孔位坐标在壳体内部设计对应的固定柱即可，能大幅减少打样后的装配干涉问题。屏幕的有效显示区域在模型中做了明确的边界标识，做面板视窗开口设计时，可以直接参考这个边界预留0.2到0.3毫米的装配间隙，避免视窗遮挡显示区域，同时也能防止间隙过大导致的漏尘问题。屏幕侧边的FPC排线引出位置也在模型中做了完整还原，排线的弯折半径、引出方向都按照实际量产模组的参数做了还原，设计壳体内部走线空间时，可以提前预留出排线的弯折区域，避免装配时排线被壳体挤压导致接触不良。从安装边界来看，

　　整个模组的厚度控制在小尺寸设备可容纳的范围内，上下固定耳的突出长度经过优化，既保证了固定强度，又不会过多占用设备内部的横向空间，对于内部空间紧张的迷你型通讯设备、手持检测仪器来说，这种紧凑的固定结构能有效提升内部空间利用率。模型中还还原了屏幕表面的保护层与背光层的分层结构，工程师在做屏幕防护设计时，可以参考各层的厚度参数，选择合适厚度的透明防护面板，计算好防护面板与屏幕表面的间隙，避免压伤屏幕显示层导致的显示异常。在做整机跌落仿真的时候，也可以直接调用这个模型的材质参数，模拟屏幕模组在不同跌落角度下的受力情况，提前优化固定耳的加强筋结构，降低跌落时屏幕碎裂的风险。
