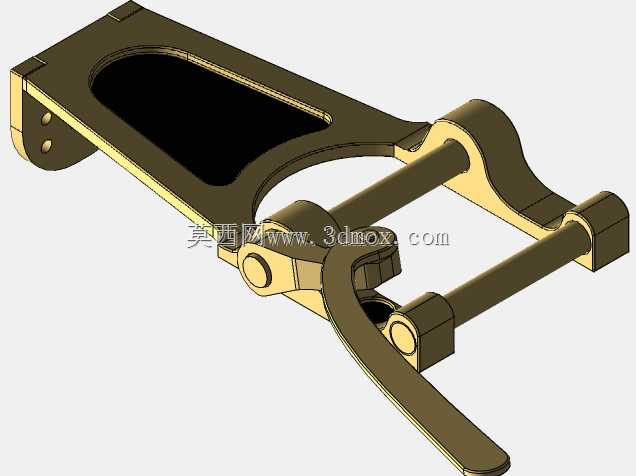

电吉他固定式颤音系统结构三维数模

　　这套结构对应电吉他上常用的固定式颤音组件，也就是业内常说的B7款颤音琴桥，在实心电吉他、半空心爵士电吉他的装配场景中应用十分广泛，核心作用是在演奏过程中通过摇把下压或上提带动琴桥整体绕铰接轴转动，改变琴弦的张紧度，从而获得音高连续起伏的颤音效果，丰富电吉他的演奏表现力。从结构设计逻辑来看，整个组件分为固定底座、铰接摇臂、弦码支撑轴、弦码固定座几个核心部分，固定底座通过两颗沉头安装孔固定在吉他琴身的预埋安装位上，底座上加工有长圆形的镂空槽，一方面是为了减轻组件整体重量，避免琴头琴身重量失衡影响持琴手感，另一方面也为琴弦穿过提供避让空间，减少琴弦与结构件的摩擦阻力。铰接位置采用铜质衬套配合销轴的结构，在反复摆动的工况下能有效降低磨损量，

　　避免长期使用后出现铰接间隙过大导致的音准漂移问题，两根平行的支撑轴用来固定六个独立弦码的安装座，每个弦码可单独调整前后位置与高度，分别对应六根琴弦的弦距与八度音准校准，适配不同规格的电吉他琴弦套装。设计过程中优先保证了铰接转动的顺滑度，摇臂与活动座的连接采用过盈配合加定位销的固定方式，避免摇把晃动产生的结构异响，所有活动接触面都预留了合理的装配间隙，不会因为温湿度变化导致木质琴身轻微形变时出现结构卡滞。安装边界方面，底座的安装孔距适配主流复古款电吉他的琴身开孔尺寸，不需要对琴身做额外的扩孔修改就能直接替换同规格的原厂配件，组件整体突出琴身的高度控制在合理范围内，不会影响右手拨弦的操作空间，摇把的弯折角度符合人体工程学设计，

　　演奏时手腕自然下垂就能轻松触碰到摇把末端，完成颤音操作不需要刻意调整持琴姿势。结构上所有的棱角位置都做了小圆角处理，避免演奏过程中剐蹭手掌或者磨损琴弦外层的缠绕丝，弦码上的琴弦卡槽深度经过合理设计，既能固定琴弦位置避免演奏时琴弦滑出，又不会因为卡槽过深夹死琴弦影响颤音时的琴弦滑动。
