ER系列UM型数控刀柄勾头扳手结构设计

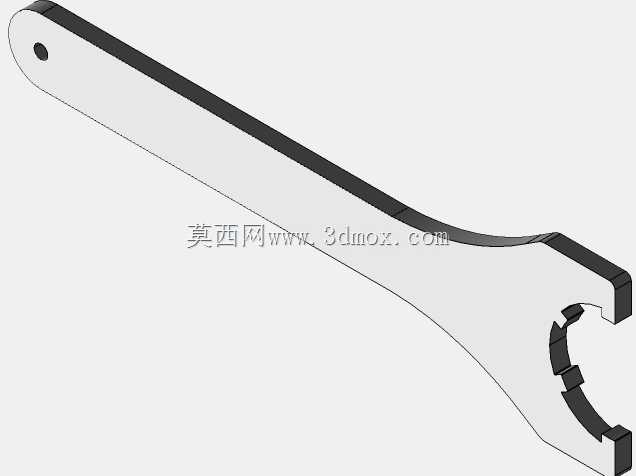

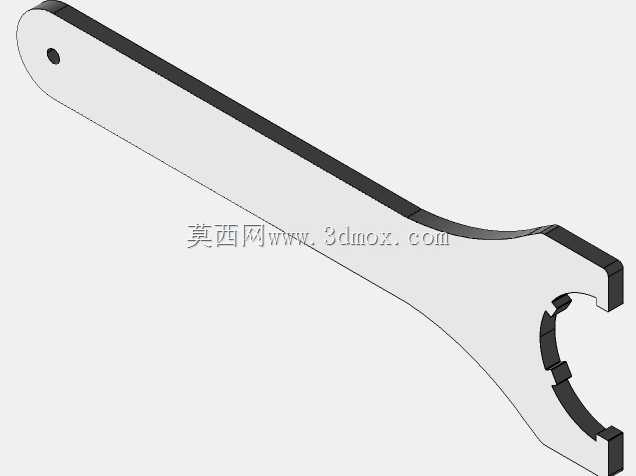

　　在数控加工车间的日常刀具装拆环节，ER系列UM型刀柄的锁紧螺母操作一直是影响换刀效率的关键细节，这款适配ER32UM与ER25UM规格的勾头扳手，正是针对该场景设计的专用手动操作工具。从实际使用场景来看，加工中心操作人员在更换铣刀、钻头等装夹于ER刀柄的刀具时，需要可靠卡入锁紧螺母的卡槽，施加足够扭矩完成螺母的锁紧与松脱，普通活动扳手或开口扳手无法匹配螺母的异形卡槽结构，容易出现打滑、刮伤螺母外壁的问题，甚至会因为施力角度偏差导致螺母卡槽崩损，这款专用扳手的勾头卡爪完全匹配对应规格ER螺母的卡槽轮廓，卡入后啮合间隙控制在合理范围，施力过程中不会出现滑脱问题。从设计思路层面，这款扳手采用长柄杠杆结构，整体杆身做了等强度的截面优化，

　　靠近卡爪的受力段厚度更大，向手持端逐渐过渡到适配人手握持的厚度，既保证了施力时的结构强度，避免杆身出现弯曲变形，也控制了整体重量，长时间握持操作不会产生明显的负重感。杆身末端的悬挂孔设计，适配车间工具墙、工具柜的挂点收纳需求，不用时可以直接悬挂归位，避免工具随意摆放导致的遗失、磕碰问题。卡爪部分的轮廓做了精准的形面匹配，每个卡齿的角度、深度都对应ER螺母的卡槽尺寸，卡入后可以同时啮合多个卡槽点位，施力时载荷均匀分布在多个卡槽上，不会因为单点受力过大造成螺母卡槽变形。从安装与操作边界来看，这款扳手的操作空间要求较低，杆身的弯曲弧度避开了刀柄周边的主轴端面结构，在主轴附近操作时不会与主轴外壳、打刀缸周边结构产生干涉，

　　即使是安装在狭小空间内的ER刀柄，也能顺利完成卡入与施力操作。手持段的杆身做了平滑的边缘处理，没有尖锐的棱角毛刺，操作人员施加较大扭矩时不会硌伤手掌，表面的平整处理也方便日常清理附着的切削液、金属碎屑，维护难度极低。在实际加工场景中，这类专用扳手的使用寿命远高于通用替代工具，精准的形面匹配既保护了刀柄锁紧螺母的结构完整性，也能让操作人员更顺畅地完成刀具装拆，减少换刀过程的辅助时间，尤其在批量加工频繁换刀的场景下，可靠的专用工具能有效降低因工具打滑、螺母损坏带来的停机风险。
