通讯设备多孔安装定位面板结构设计

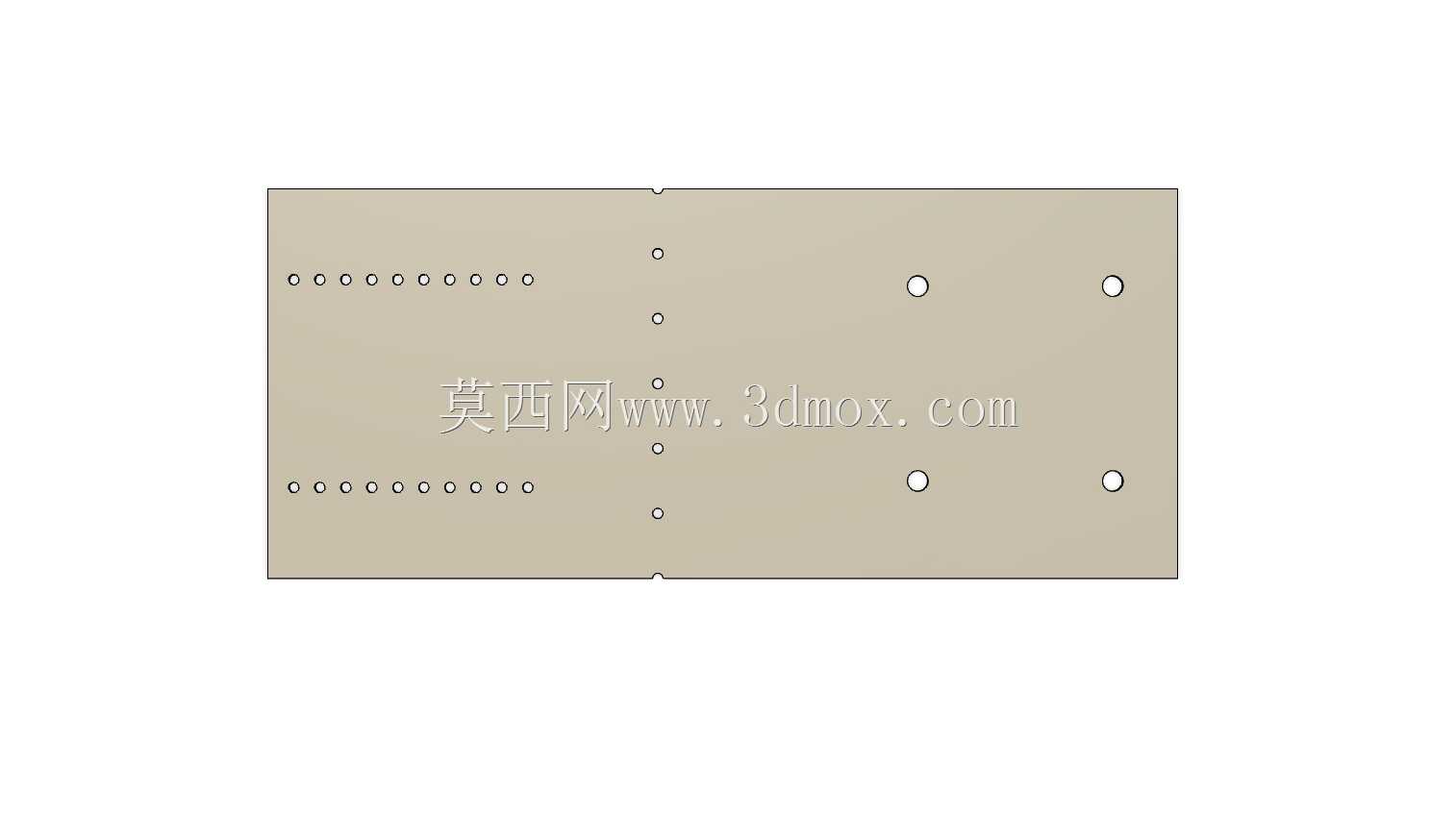

　　这款通讯设备用安装定位面板，主要面向小型通讯终端、信号转接模块的内部装配场景，在通讯设备的内部结构体系里，这类面板承担着核心电路模块固定、外部接口对位、元器件排布支撑的核心作用，是通讯终端组装环节里衔接外壳与内部功能板的关键结构件。从结构设计逻辑来看，面板整体采用矩形平板构型，边缘做了微小的定位缺口设计，能够在装配时与设备外壳的卡槽快速对位，减少组装环节的对位调整时间，适配流水线快速装配的生产需求。面板上的孔位排布遵循功能分区原则，左侧两排等间距密集小孔，是为信号引脚、接线端子预留的穿装位，孔间距严格匹配常用通讯接插件的引脚间距标准，能够直接适配市售主流的排针类连接组件，无需额外做孔位二次加工。面板中部纵向排布的五个小孔，

　　为面板自身的固定安装孔，采用沉头孔设计，装配后螺丝端面不会突出面板表面，避免对后续安装的电路模块造成干涉，同时纵向排布的孔位能够让面板固定受力均匀，长期使用下不会出现局部翘曲变形的问题。面板右侧的四个大尺寸通孔，为外部接口的对位孔，孔径尺寸匹配常用的通讯接口、电源接口的安装外径，孔位与内部电路板的接口位置严格对齐，装配后接口端面能够与设备外壳的开口齐平，保证外部插头插接时的对位精度，不会出现插接受阻、接口歪斜的问题。从安装边界来看，面板整体厚度较薄，在保证结构强度的前提下尽可能压缩占用空间，适配小型通讯终端紧凑的内部腔体空间，面板的外形尺寸与对应型号设备的内部安装腔完全匹配，侧边与腔体内壁的间隙控制在合理公差范围内，

　　既不会因为间隙过大出现装配晃动，也不会因为间隙过小导致装配卡滞。在实际应用中，这类面板不仅能够为内部元器件提供稳定的安装基准，还能通过合理的孔位排布预留出足够的散热间隙，避免元器件工作时产生的热量在局部堆积，同时规整的孔位设计也方便后期设备维护时的元器件拆装，不需要额外拆除周边其他组件就能完成对应模块的更换。设计过程中充分考虑了钣金加工的工艺特性，所有孔位均采用冲压加工即可成型，边缘无复杂异形结构，加工工序简单，能够有效降低批量生产的加工成本，同时孔位边缘做了去毛刺处理，避免装配过程中划伤接线绝缘层或者操作人员手部，兼顾了生产便利性与使用安全性。
