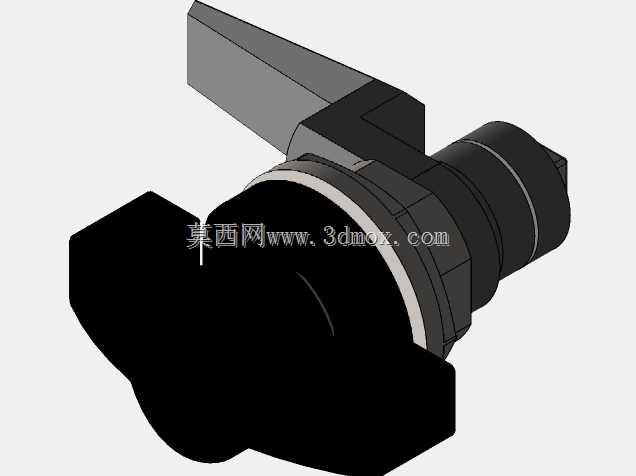

24MM翼形可锁定旋钮垫锁结构

　　这款翼形旋钮垫锁主要面向工业机柜、通讯设备箱体、小型检测设备舱门的手动锁止场景，在需要频繁手动启闭、无需额外工具操作的检修口、接线舱、防护盖板位置应用十分广泛，相比传统需要螺丝刀或钥匙操作的锁具，翼形结构的操作端可以直接通过手部捏持完成旋拧动作，操作人员戴薄型劳保手套也能顺利施加操作力矩，不会出现打滑脱手的问题。

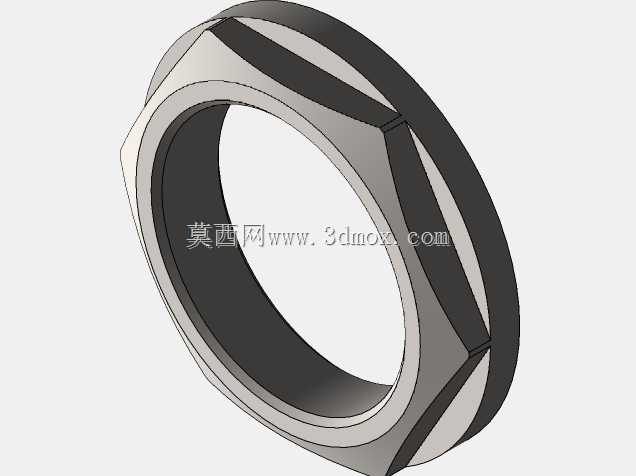

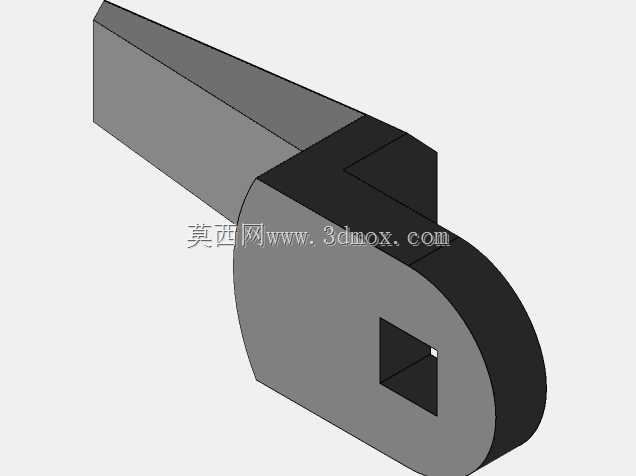

　　从功能设计来看，该锁具采用旋钮旋转驱动锁舌伸缩的结构逻辑，24mm的安装直径适配行业内通用的柜体开孔尺寸，安装时仅需在面板上开出对应直径的圆孔，从正面放入锁体后通过背部的锁紧螺母完成固定，不需要额外设计复杂的安装定位结构，对面板的厚度适配范围覆盖常见的1mm到5mm冷轧钢板、铝合金板以及工程塑料板材，能适配多数工业设备的外壳加工精度公差。锁体的旋转行程做了明确的角度限位，旋拧到锁定位置时会有清晰的到位触感，不需要操作人员额外确认锁止状态，避免出现虚锁导致的防护失效问题；可锁定的结构设计支持在锁止状态下通过配套的锁止结构限制旋钮自由转动，防止设备运行过程中受振动影响出现旋钮松脱、舱门意外开启的情况。

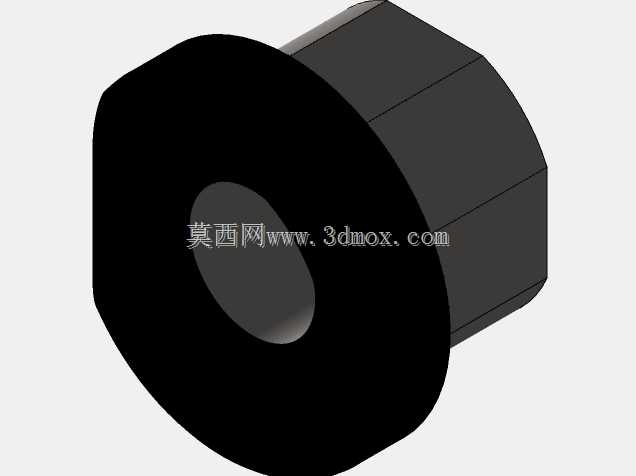

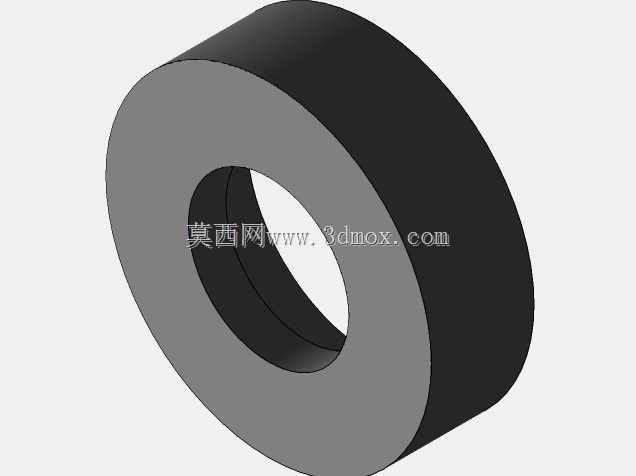

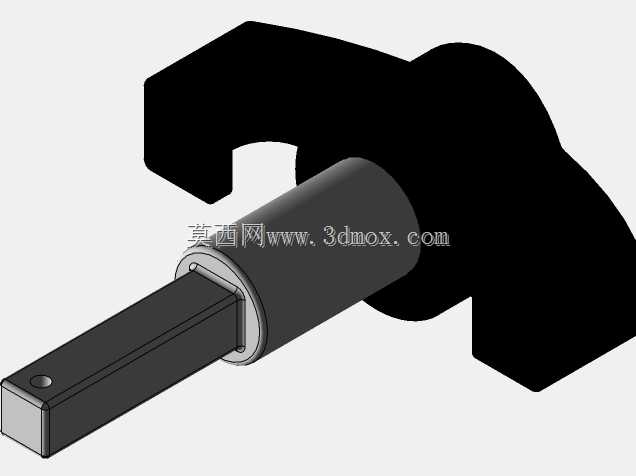

　　外形设计上，操作端的翼形把手做了圆弧过渡处理，没有尖锐的棱角，避免操作人员操作时被划伤，把手的握持面做了细微的防滑纹理处理，即使手上沾有少量油污或灰尘也能保持足够的摩擦力。锁体的主体部分采用阶梯轴式结构，不同轴段分别对应安装定位、密封配合、锁舌传动的功能，其中和面板接触的位置设计有环形的密封垫安装槽，装配时搭配橡胶密封垫可以达到基础的防尘防水效果，满足户外通讯机柜、车间生产设备的基础防护要求。

　　在实际选型适配过程中，这类旋钮锁常被用于不需要高安全等级防护、仅需要实现舱门快速启闭和位置固定的场景，比如通讯基站的户外接线舱、工业控制设备的侧方检修门、生产线小型工装的防护盖板位置，相比带钥匙的锁具，它的操作效率更高，日常巡检过程中不需要随身携带钥匙就能快速打开舱门完成作业，锁体内部的传动结构做了简化设计，没有复杂的齿轮或连杆机构，长期使用过程中不容易出现卡滞故障，对使用环境的适应性更强，在有轻微粉尘、一定湿度的工业环境下也能保持稳定的操作手感。设计建模过程中，需要重点关注安装孔的配合公差、旋钮旋转角度和锁舌伸缩距离的对应关系，同时要保证翼形操作端的尺寸不会和面板周边的其他凸起部件产生运动干涉，预留足够的手部操作空间，避免安装后出现旋钮无法顺利旋拧的问题。
