多规格内轴适配袖口加洛克密封环

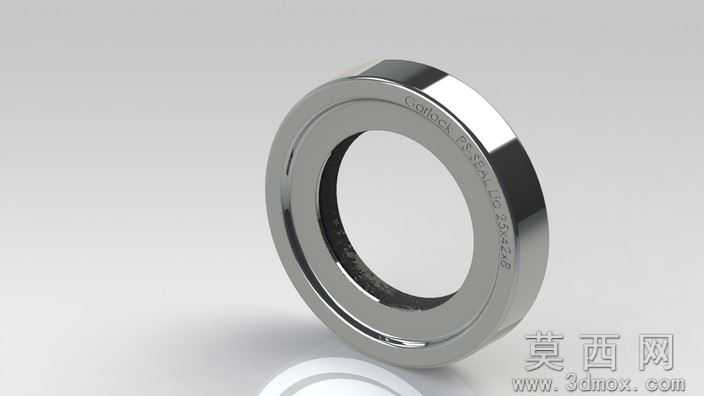

本次建模的袖口加洛克密封环，采用SolidWorks完成全参数化设计，首先基于密封件的功能需求确定基础环形结构，以回转体建模逻辑搭建主体轮廓，通过旋转凸台命令生成基础坯体，再针对密封配合面做精细化的公差预留设计，确保后续与轴类、腔体类零件装配时的贴合精度。建模过程中重点配置了内轴直径从25到85的全系列规格参数，通过全局变量关联内孔尺寸、环体壁厚、端面宽度等核心参数，实现修改内轴直径数值即可自动更新整套模型尺寸，无需重复建模，大幅提升同系列不同规格密封件的设计效率。材质渲染阶段选用金属镀铬材质，调整反射率、粗糙度参数还原金属密封件的亮面金属质感，边缘处做微小倒角处理的光影过渡，模拟真实机加工零件的边角细节，环体外壁的标识字符采用包覆命令生成，确保字符深度统一、轮廓清晰，符合工业产品的标识规范。结构设计上，该密封环采用等截面环形结构，内外圆柱面均为高精度配合面，端面为平整承压面，无多余冗余结构，既保证密封受力均匀，也兼顾了机加工的工艺可行性，避免出现难以加工的死角或薄壁结构。设计思路围绕通用密封件的适配性展开，覆盖常用的内轴直径区间，可直接适配不同规格的旋转轴端部密封场景，减少设计人员重复绘制同类型密封件的工作量，参数化的配置逻辑也方便后续根据实际使用需求调整尺寸，快速衍生出特殊规格的密封环模型，渲染阶段通过添加环境光影和地面反射效果，直观呈现零件的金属质感和结构细节，便于使用者快速理解零件的外形特征与装配形态。
