关闭排污罐沙井三维结构设计

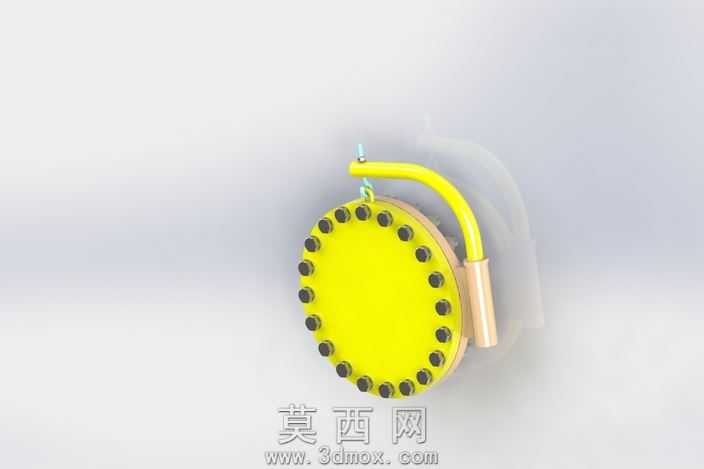

本模型为关闭排污罐沙井的三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构围绕排污罐沙井的密封启闭功能展开设计。模型主体为圆形法兰盘结构，盘面均匀分布二十余个螺栓安装孔，用于实现沙井与排污罐罐体的密封紧固连接，法兰盘边缘做了圆角过渡处理，避免应力集中同时提升装配适配性。盘面上方设计有一体式弯管启闭操作结构，弯管采用圆弧过渡造型，一端与法兰盘中心的启闭阀芯连接，另一端设置握持操作段，操作段外侧做了防滑纹理设计，便于操作人员手动旋转实现沙井的开启与关闭动作。建模过程中对各部件的装配公差做了参数化设定，螺栓孔的位置度、弯管与阀芯的同轴度都做了约束定义，确保各部件装配后无干涉，可直接用于后续的工程图导出与生产加工参考。材质渲染方面，法兰盘主体采用亮黄色工程塑料材质，表面做了哑光质感处理，模拟实际使用中耐腐蚀的工程塑料材质特性；操作弯管采用同色系黄色硬质塑料材质，握持段做了浅米色的防滑橡胶材质渲染，螺栓部件采用黑色碳钢材质，还原金属紧固件的哑光金属质感，整体渲染效果清晰区分各功能部件，直观展示产品的结构层次与材质区分。设计思路上充分考虑排污罐沙井的使用场景，针对排污作业中需要频繁启闭、密封防漏的需求，将操作结构设计为侧置弯管式，无需额外工具即可手动操作，降低现场作业的操作门槛；法兰盘的多螺栓紧固结构可保证沙井与罐体连接的密封性，避免排污过程中出现渗漏问题，整体结构紧凑，无多余冗余设计，各部件的尺寸比例都经过合理性校验，符合排污设备配件的实际尺寸规范。
