南汽配套滚子轴承三维结构设计

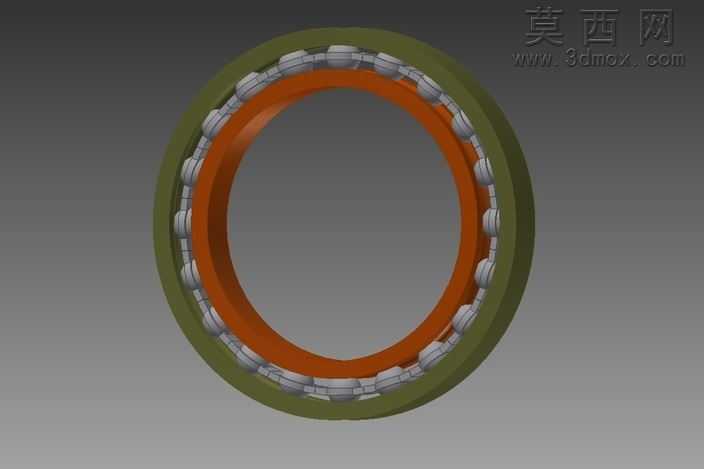

本滚子轴承三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械设计标准中滚动轴承的尺寸规范，针对南汽配套设备的使用需求做了结构适配。整体模型分为外圈、内圈、滚动体、保持架四个核心部分，建模时先通过旋转特征生成内圈与外圈的基体结构，对内圈的滚道面、外圈的安装定位面做了精确的尺寸约束，保证滚道曲率与滚动体的匹配度符合轴承运转的接触应力要求。滚动体采用圆柱滚子结构，通过环形阵列特征完成整周排布，阵列过程中严格控制滚子的间距偏差，保证每个滚子与滚道的接触间隙均匀，避免运转过程中出现应力集中的问题。保持架部分采用分段式结构设计，通过拉伸、切除特征完成兜孔结构的制作，兜孔与滚子的配合间隙按照行业通用标准设定，既可以保证滚子的灵活转动，又能避免滚子出现轴向窜动。材质渲染阶段，对内圈、外圈、滚动体赋予金属轴承钢材质，调整材质的粗糙度、金属度参数还原钢材的哑光金属质感，对保持架赋予军绿色工程塑料材质，区分不同部件的材质属性，同时添加了环境光遮蔽效果，让各部件的装配层次更加清晰。设计过程中重点考量了轴承的径向承载能力，通过合理设置滚子的直径与数量，匹配南汽设备的载荷工况，同时对轴承的密封边结构做了优化，预留了润滑脂的存储空间，提升轴承的使用寿命。模型完成装配后做了干涉检查，确认各部件之间不存在装配干涉，转动副的约束设置合理，可以直观展示轴承的运转状态，能够用于机械结构的装配模拟、工况演示以及相关设备的设计选型参考。
