单缸潜水板结构设计三维数模

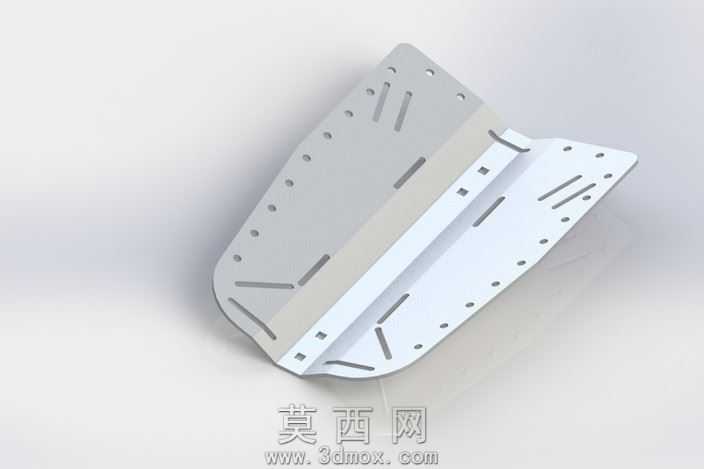

本作品为单缸潜水板的三维结构设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循实际产品的生产加工逻辑，对潜水板的整体轮廓、安装孔位、开槽结构、弯折区域都进行了1:1的精准还原。模型整体采用对称式结构设计，主体为一体化钣金弯折成型的板状结构，板面均匀分布多组圆形安装孔位，用于后续与配套动力组件、绑带结构的装配固定，同时板面开设多组长条形开槽，既可以有效降低潜水板整体自重，减少水下运动时的水流阻力，也能提升板体的结构韧性，避免受力时出现应力集中导致的板体开裂。建模阶段对板体的弯折弧度进行了反复优化，通过曲面放样、折弯特征等命令精准还原了板体中部的过渡弯折结构，保证板体的流线型外形符合水动力学设计要求，能够在水下运动时有效分流，降低行进阻力。材质渲染阶段，模型主体采用哑光浅灰色工程塑料材质搭配白色防滑面板材质，还原了实际产品的材质质感，同时对板体边缘做了圆角过渡处理，避免尖锐棱角在使用过程中造成划伤，所有孔位、开槽的尺寸都经过参数化校准，可直接导出工程图用于生产开模。设计过程中充分考虑了潜水板的实际使用场景，对板体的受力区域做了局部加厚处理，在保证轻量化的同时提升了整体结构强度，模型各特征参数均可编辑调整，能够根据不同的使用需求快速修改尺寸，适配不同规格的单缸动力组件安装要求，整体结构无冗余特征，装配逻辑清晰，可直接用于产品设计验证、结构优化以及生产加工参考。
