自行车车把磁带固定装置结构设计

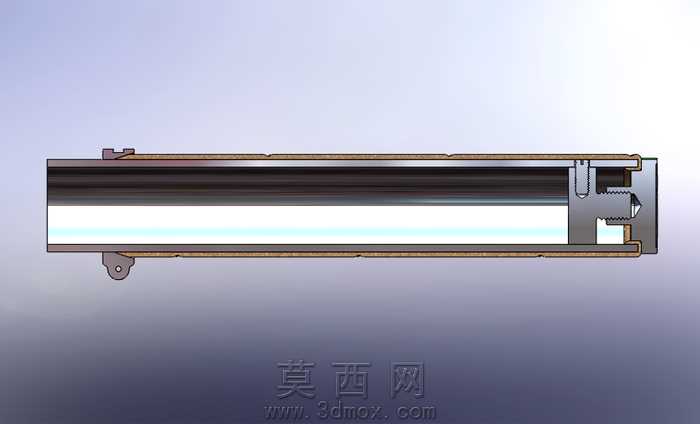

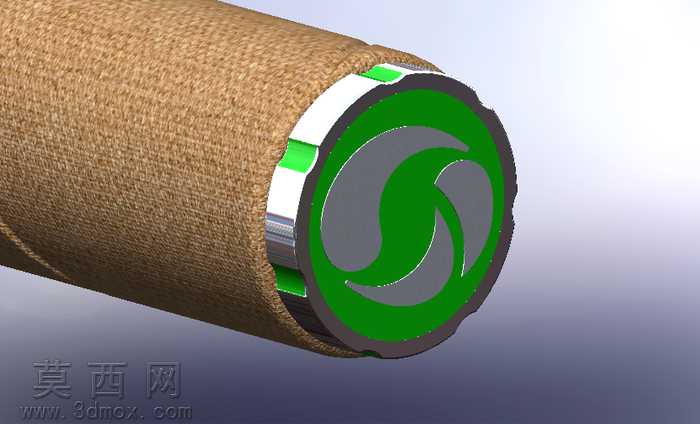

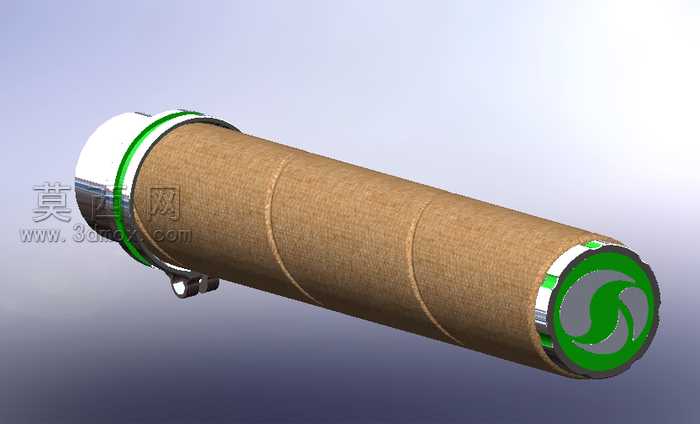

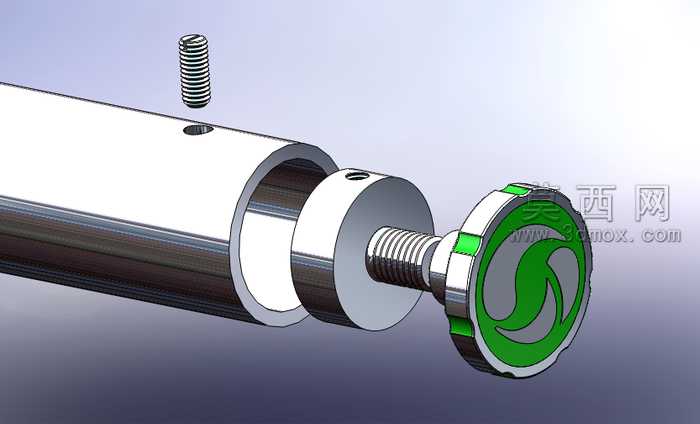

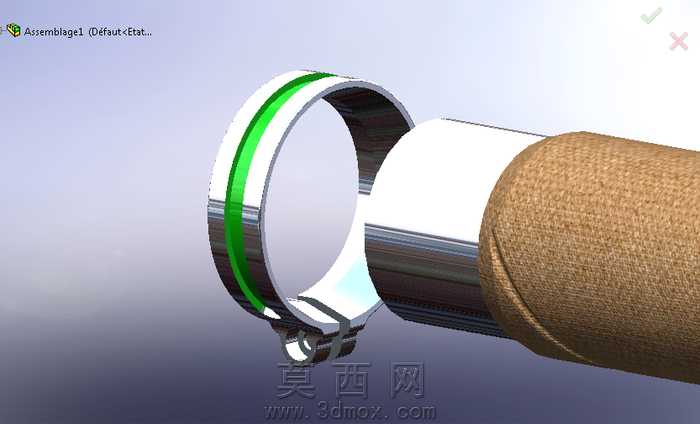

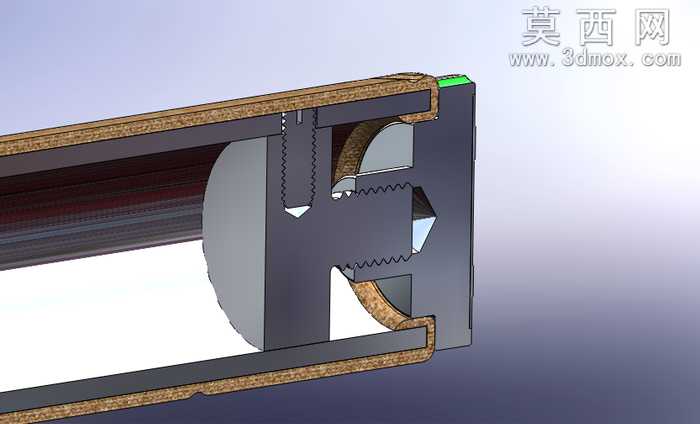

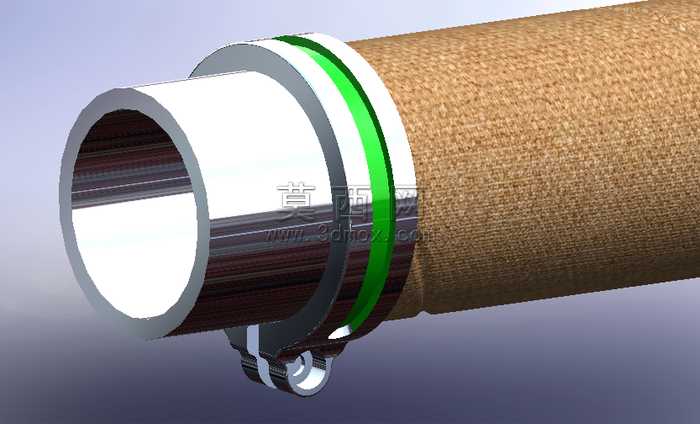

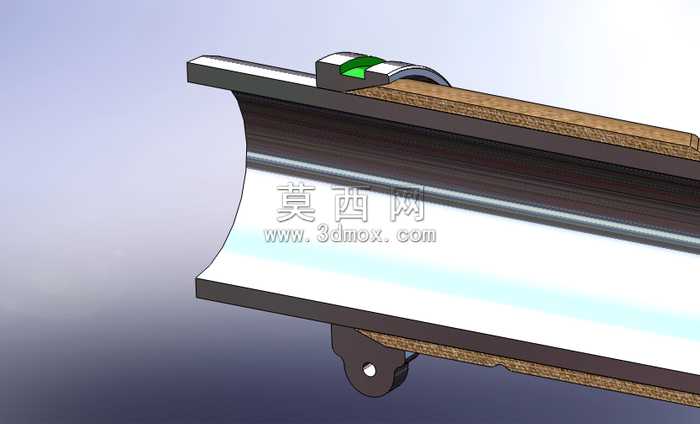

该三维模型采用SolidWorks完成全参数化建模，整体为适配自行车车把安装的圆柱形磁带固定结构，建模过程中优先遵循易加工、装配稳固的设计原则，所有零件均采用常规机械加工可实现的结构特征，无复杂异形曲面或特殊工艺要求的结构。模型主体外覆层模拟帆布类耐磨织物材质，渲染阶段通过调整纹理粗糙度、凹凸贴图参数还原织物的编织肌理与哑光质感，两端的固定端环采用硬质工程塑料材质，渲染时设置为亮绿色半哑光塑料质感，搭配银色金属质感的内衬卡圈，通过环境光遮蔽、全局光照效果区分不同材质的光影层次，清晰呈现各部件的装配关系。结构设计上，整体采用同轴圆筒式布局，主体筒身用于容纳磁带，两端的限位环通过卡扣结构与筒身连接，无需额外紧固件即可实现端盖的快速拆装，同时端环内侧设置有弹性定位凸点，可对内置磁带实现锁定与解锁两种状态切换，既可以防止骑行过程中磁带松动脱落，也能方便用户快速取放磁带。筒身一侧预留的安装挂耳采用一体化建模设计，挂耳上的安装孔位尺寸适配常规自行车车把的固定卡扣规格，可直接通过标准扎带或快拆卡扣将整个装置固定在车把横梁位置，安装后整体重心与车把轴线重合，不会额外增加骑行时的转向负担。建模过程中对所有配合面均设置了合理的公差间隙，装配体完成干涉检查后无任何配合冲突，各活动部件的运动行程均经过参数化校验，锁定状态下凸点卡入磁带定位槽的深度符合机械设计的防松要求，解锁状态下凸点完全回缩不阻碍磁带抽拉。渲染输出的效果图采用渐变浅灰背景，通过三点布光突出筒身的材质纹理与两端结构的细节，金属部件添加了适度的反射效果模拟真实金属的环境反光，塑料部件调整了高光硬度还原工程塑料的表面特性，整体视觉效果清晰直观，可直接用于加工参考与产品展示。
