通讯设备用CATII焊接接线端子结构

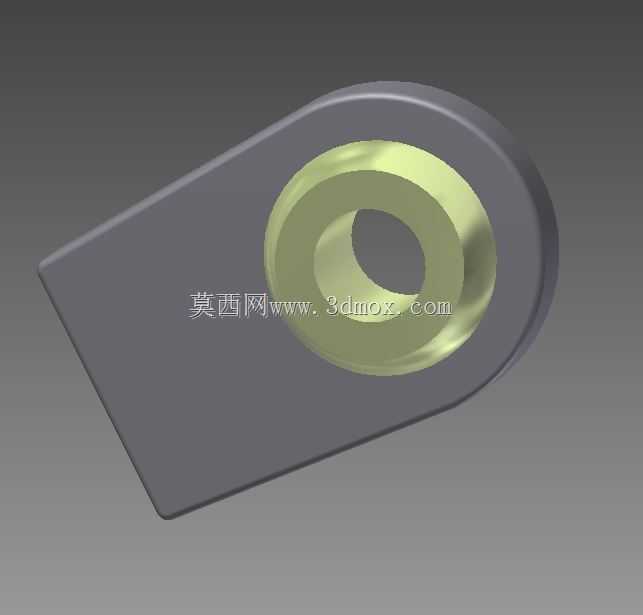

　　这类焊接端主要应用在通讯传输设备的内部线路接驳场景，常见于基站射频单元、通讯机柜内部的线缆终端固定场景，承担线缆与设备主板之间的刚性导电连接作用，相比压接式端子，焊接固定的结构能在长期震动、温变的户外通讯设备工况下保持更稳定的接触电阻，避免信号传输过程中出现接触不良导致的驻波异常问题。从结构设计来看，该零件采用带延伸固定片的环形主体结构，环形部分为线缆焊接的核心区域，内孔尺寸适配常规6平方通讯馈线的线芯直径，环形端面做了倒角处理，既可以在焊接时引导焊锡均匀填充缝隙，也能避免锐边割破线芯外层的绝缘护套。延伸的平板部分为安装固定位，平板与环形主体采用一体化成型结构，过渡位置做了圆弧卸荷设计，避免安装紧固时应力集中导致零件断裂，

　　平板的长度与宽度尺寸匹配通讯设备内部常用的M3规格固定螺丝的安装间距，安装时平板部分紧贴设备内部的接地铜排或者接线座平面，通过螺丝锁紧后能提供足够的接触压力，保证大电流或者高频信号传输时的连接可靠性。设计过程中优先考虑了焊接工艺的适配性，环形部分的壁厚控制在1.5mm，既可以保证焊接时的热量快速传导，让焊锡充分浸润结合面，也不会因为壁厚过薄导致焊接时零件受热变形。零件的整体外形没有多余的凸起结构，安装后占用的空间边界清晰，适合在通讯设备内部紧凑的布线空间内排布，不会和相邻的其他电子元器件产生结构干涉。表面处理采用镀彩锌工艺，既可以提升零件的防腐蚀能力，适应南方高湿、沿海高盐雾的户外通讯站点使用环境，也能降低接触表面的氧化速度，

　　延长端子的使用寿命。在实际选型使用时，需要注意该焊接端的环形内孔与线芯的匹配度，线芯插入环形孔后露出端面1mm左右为最佳焊接长度，过长容易导致焊锡堆积形成尖端放电，过短则会导致焊接结合面积不足，拉扯受力时容易出现线芯脱落的问题。平板部分的固定孔位在设计时预留了0.2mm的安装间隙，抵消安装面的平面度误差，避免锁紧时零件出现翘曲，导致环形焊接部分和线缆之间出现应力拉扯。
