铰接式手动投石机械结构设计

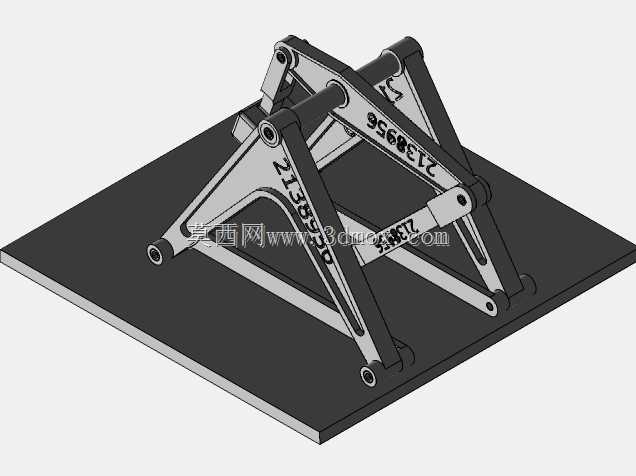

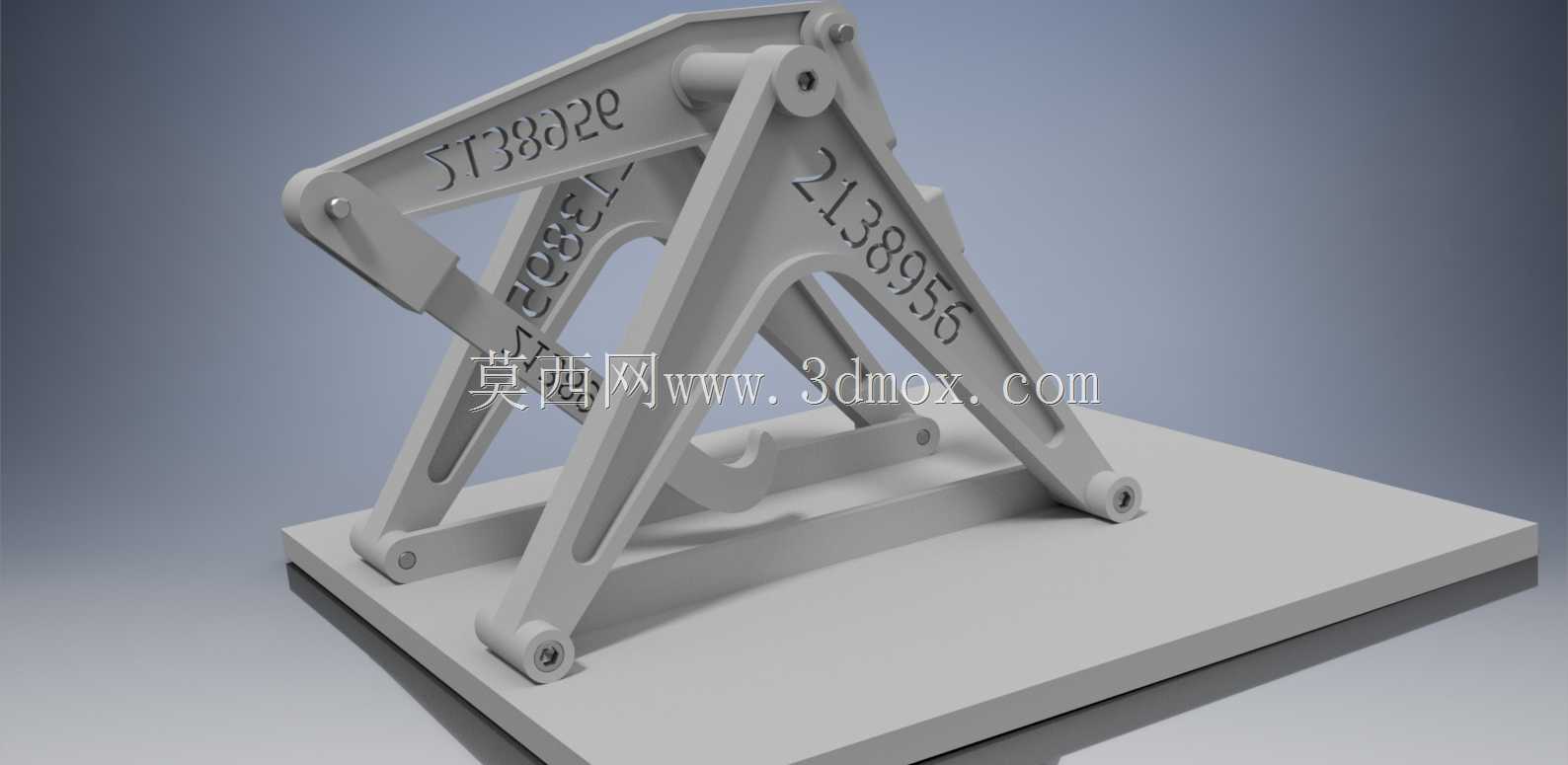

　　这款铰接式投石机构采用全金属框架式结构设计，整体通过多组回转副实现力的传递与动作输出，底座采用平板式安装结构，可通过螺栓紧固在作业平台或地面基座上，安装时需保证底座平面的平面度公差不超过0.2mm，避免铰接点出现卡滞问题。从实际应用场景来看，这类小型手动投石机构可用于科普教学演示、古典机械复原展示，也可作为小型物料抛投装置用于特定工况下的轻量物料定点输送，相比气动、电动抛投装置，纯机械铰接结构无需外接动力源，依靠人力驱动即可完成抛投动作，维护成本极低，适合无供电条件的户外场景使用。

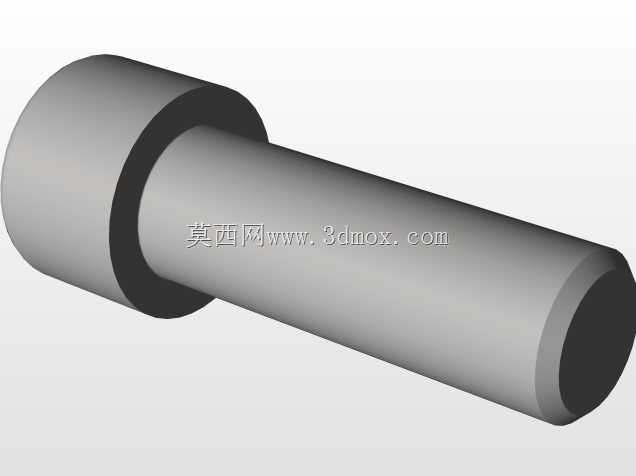

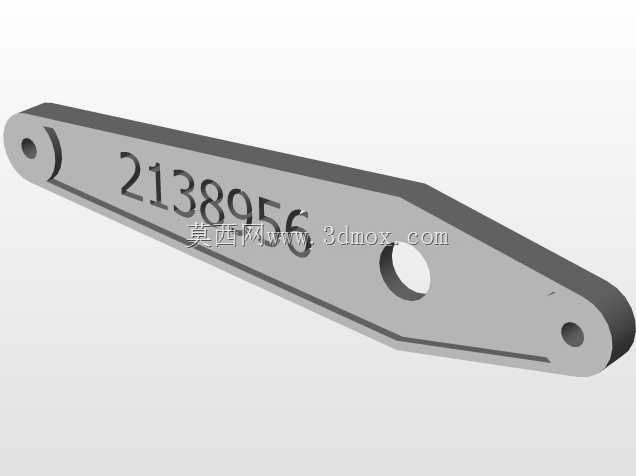

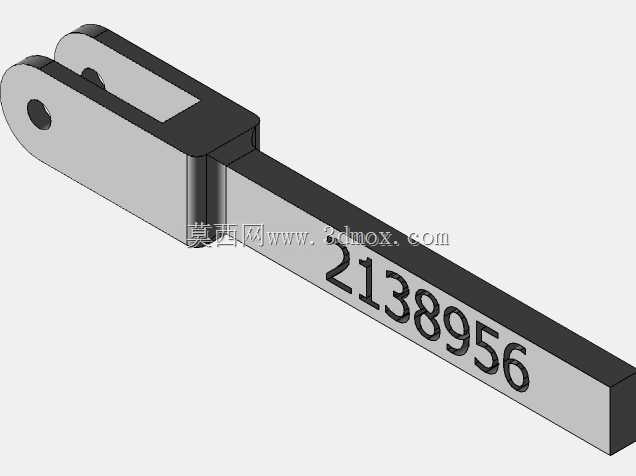

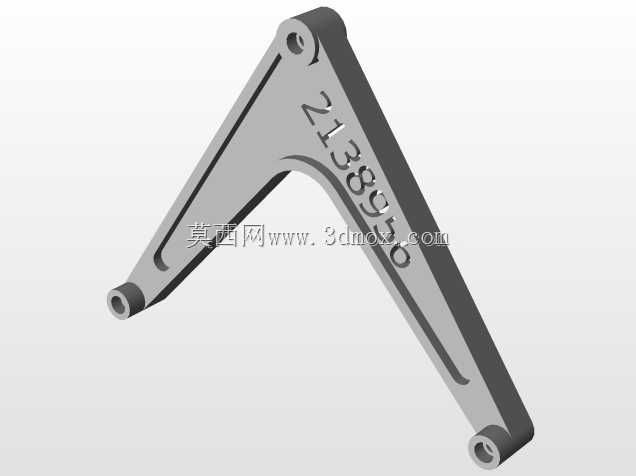

　　设计层面采用三角形稳定机架作为主体承载结构，两侧对称布置的支撑臂通过销轴与主抛臂连接，所有铰接孔均采用同轴度公差控制，装配后转动副的径向间隙控制在0.05-0.1mm之间，既保证转动灵活性，又避免间隙过大导致的抛投精度偏差。主抛臂上设置的刻度标识可用于调整抛投力矩的力臂长度，操作人员可根据抛投距离需求调整配重块的固定位置，配合机架上的限位卡扣，可实现抛投角度的快速锁定，避免每次作业前重复校准。

　　从安装边界来看，整体机构的底座长宽尺寸适配常规实验台安装尺寸，机架最高点高度满足室内展示的空间要求，所有运动部件的运动包络均在底座投影范围内，不会出现运动干涉周边设备的问题。结构受力方面，所有铰接销轴均采用剪切强度校核，满载抛投时销轴的最大剪切应力远低于材料许用应力，机架主体的抗弯截面模量经过优化，在保证整体刚度的前提下尽可能减少材料用量，降低整体自重。连杆传动部分采用等强度设计，抛臂在抛投瞬间的冲击载荷可通过两侧支撑臂均匀传递到底座，不会出现局部应力集中导致的结构变形，长期使用后铰接点的磨损量可通过更换耐磨衬套快速修复，无需整体更换结构件，大幅降低后期维护成本。
